قد تتعرض مواسير الغاز المركزي للتلف أثناء أعمال الحفر أو التكسير أو تركيب الديكورات والمطابخ والتكييف، خصوصًا عندما يبدأ المقاول العمل دون معرفة المسار الفعلي للشبكة. وقد تؤدي ضربة واحدة من مثقاب أو ماكينة تكسير أو حفار إلى ثقب الماسورة أو إتلاف طبقة الحماية أو تحريك إحدى الوصلات.
لهذا تبدأ حماية مواسير الغاز أثناء الحفر قبل وصول العمال إلى الموقع؛ وذلك بمراجعة المخططات، وتحديد مسارات الخطوط، ومعاينة المحابس والخزان ونقاط التغذية، ثم وضع خطة عمل تمنع تعارض أعمال البناء والتشطيب مع شبكة الغاز.
يوضح هذا المقال متى تحتاج إلى فحص الشبكة قبل التجديد، وما المعلومات التي يجب تسليمها للمقاول، وكيف تتصرف عند الاشتباه في إصابة أحد خطوط الغاز، دون محاولة إصلاح أو تعديل الشبكة بواسطة أشخاص غير مختصين.
لماذا تتعرض مواسير الغاز للتلف أثناء التجديد؟
قد تكون بعض أجزاء الشبكة ظاهرة، بينما تمر أجزاء أخرى تحت الأرض أو داخل مسارات سبق توثيقها قبل التشطيب. وتزداد احتمالات التلف عندما لا تتوفر مخططات حديثة أو عندما تختلف التمديدات الفعلية عن الرسومات القديمة.
من أكثر الأعمال التي قد تؤثر في شبكة الغاز:
- الحفر في الأرضيات أو الحدائق ومناطق الخزان.
- تكسير الجدران أو إزالة السيراميك والرخام.
- تركيب خزائن المطابخ والرفوف باستخدام مسامير طويلة.
- تثبيت وحدات التكييف أو مجاري التهوية.
- تنفيذ تمديدات كهرباء أو مياه جديدة.
- تغيير مواقع الأفران والمواقد والسخانات.
- إضافة مصارف أو غرف تفتيش أو قواعد خرسانية.
- تعديل المداخل ومواقف السيارات ومسارات المركبات.
- تنفيذ أعمال عزل مائي أو معالجة تسربات المياه.
- إزالة حائط أو إنشاء فتحة باب جديدة.
ما المخاطر الناتجة عن إصابة خط الغاز؟
لا يقتصر الضرر على ظهور تسرب واضح. قد تؤدي أعمال الحفر أو التكسير إلى تلف جزئي يظهر تأثيره بعد فترة، مثل إزالة جزء من الطلاء الواقي أو تحريك الماسورة أو الضغط على وصلة أو إضعاف إحدى الدعامات.
تشمل المخاطر المحتملة:
- ثقب أو قطع الماسورة وخروج الغاز.
- حدوث شرخ صغير يصعب ملاحظته بصريًا.
- تلف طبقة الحماية وبدء التآكل لاحقًا.
- تحرك المواسير أو الوصلات من مواضعها.
- تلف محبس أو نقطة توصيل قريبة.
- الضغط على الماسورة نتيجة قاعدة خرسانية جديدة.
- ترك خط الغاز داخل مكان مغلق يصعب فحصه.
- انخفاض ضغط الغاز عند تشغيل الأجهزة.
- تشغيل نظام كشف التسرب وصمام الغلق الأوتوماتيكي.
- وصول الغاز المتسرب إلى حفرة أو مصرف أو فراغ مغلق.
لا يجوز الحكم على سلامة الماسورة من عدم وجود رائحة فقط؛ فقد يكون الضرر في طبقة الحماية أو الدعامات دون وجود تسرب فوري.
أعمال تحتاج إلى مراجعة شبكة الغاز قبل تنفيذها
تجديد المطبخ
يحتاج تجديد المطبخ إلى مراجعة نقاط الغاز قبل إزالة الأجهزة أو تغيير أماكن الأفران والمواقد. وقد يتطلب التصميم الجديد نقل نقطة غاز أو محبس أو حساس، وهي أعمال يجب ألا ينفذها مقاول الأثاث أو التشطيبات.
كما يجب التنسيق بين مواقع الأجهزة والخزائن ومحابس العزل، بحيث تظل المحابس قابلة للوصول ولا تُخفى خلف جزء ثابت يصعب فكه.
تركيب خزائن أو ديكورات على الجدران
قد تخترق مسامير التثبيت أو أدوات الحفر ماسورة تمر داخل الجدار أو بالقرب من سطحه. يجب تحديد مسار الغاز قبل الحفر، وعدم الاعتماد على توقع العامل لمكان الماسورة.
أعمال الحفر في الحدائق والمواقف
يمكن أن تمر خطوط غاز مدفونة بين الخزان والمبنى. وقد تتضرر أثناء زراعة الأشجار أو تركيب مظلات أو بوابات أو أعمدة إنارة أو تنفيذ صرف جديد أو تعديل مواقف السيارات.
تركيب أجهزة تكييف وتهوية
تحتاج وحدات التكييف ومجاري الهواء إلى فتحات وقواعد وتثبيت، وقد تتعارض مع خطوط الغاز أو منظمات الضغط أو فتحات التنفيس. كما يجب ألا تتجه مداخل الهواء نحو نقطة يمكن أن يحدث عندها تصريف للغاز وفق تصميم النظام.
تغيير موقع أجهزة الغاز
نقل فرن أو موقد أو سخان إلى مكان جديد ليس مجرد عمل ديكور؛ إذ قد يغيّر طول الخط والحمل والمسار وموقع المحبس وطريقة توصيل الجهاز. يجب مراجعة التصميم والتأكد من ملاءمة ضغط الغاز للنقطة الجديدة.
توسعة المبنى أو تغيير استخدام المنشأة
قد تؤثر التوسعة في موقع الخزان، ومسار سيارة التعبئة، وحماية المواسير، ومخارج المبنى، ومعدل استهلاك الغاز. لذلك تحتاج التعديلات الكبيرة إلى إعادة تقييم المنظومة وليس نقل ماسورة واحدة فقط.

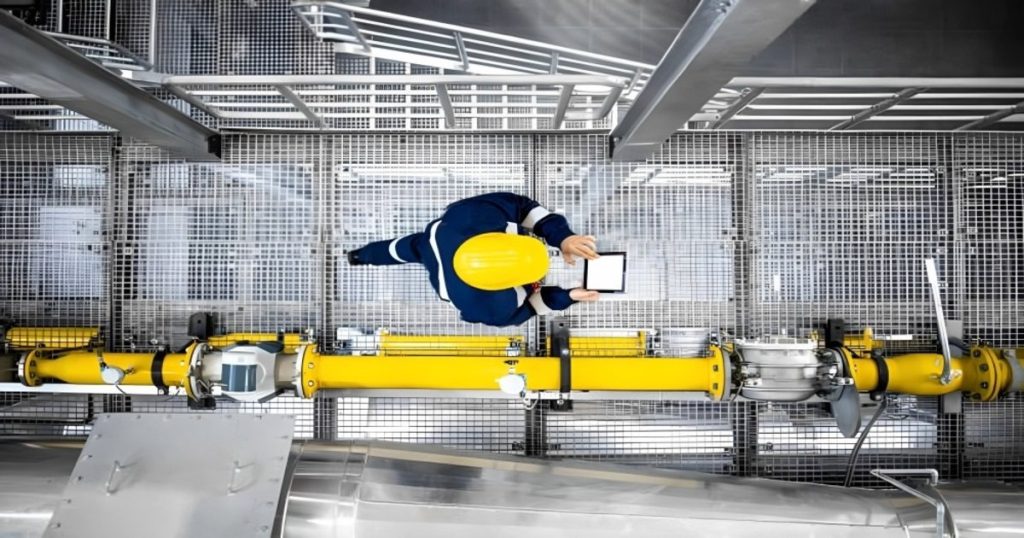

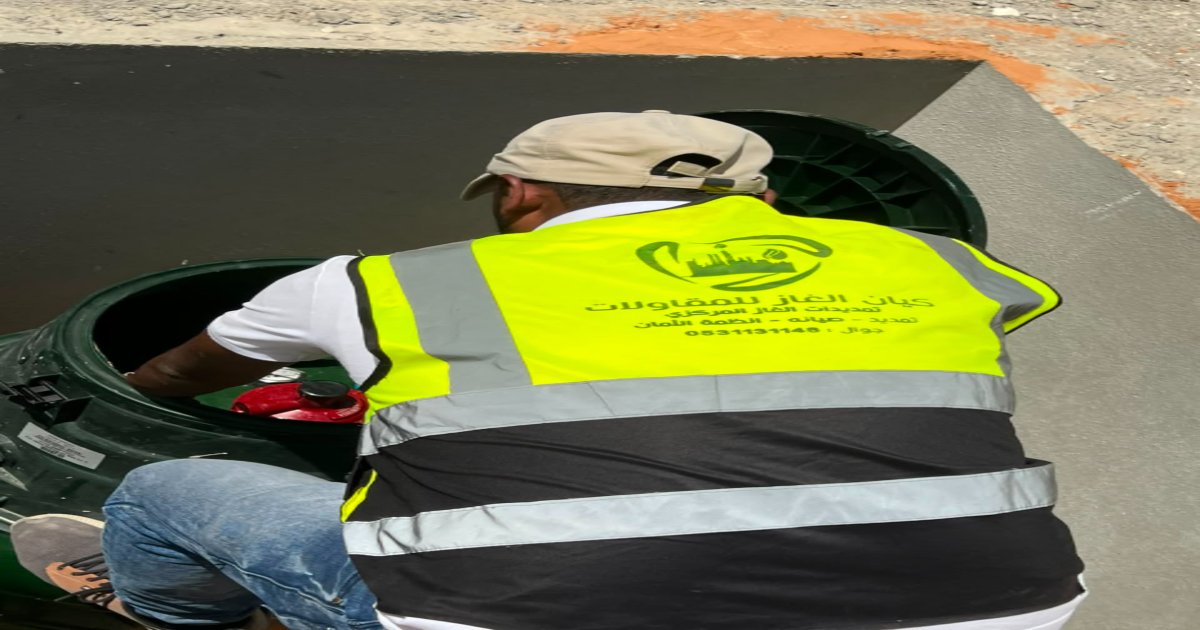

كيف تحدد مسار مواسير الغاز قبل الحفر؟
يبدأ العمل بمراجعة المخططات النهائية للشبكة، وخاصة المخططات التي توضح التنفيذ الفعلي بعد انتهاء المشروع. لكن المخطط وحده قد لا يكون كافيًا إذا حدثت تعديلات لم تُوثق.
يشمل الإجراء المهني قبل بدء العمل:
- الحصول على مخطط شبكة الغاز المتاح.
- مراجعة التعديلات التي نُفذت بعد التسليم.
- تحديد الخزان والمنظمات والمحابس ونقاط الأجهزة.
- تتبع الأجزاء الظاهرة من المواسير.
- مطابقة المسار الموجود بالموقع مع المخطط.
- استخدام وسائل كشف وتحديد مناسبة عند الحاجة.
- وضع علامات واضحة على الأرض أو الجدار.
- تحديد منطقة ممنوع الحفر أو الثقب داخلها.
- شرح المسارات للمقاول والمشرف قبل بدء العمل.
- توثيق الحالة بالصور قبل تغطية أي جزء.
إذا لم يكن مسار الشبكة معروفًا بدقة، فلا ينبغي البدء بالحفر اعتمادًا على التخمين. يجب الاستعانة بجهة متخصصة لتحديد المسار وتقييم طريقة العمل المناسبة.
لماذا لا يكفي المخطط القديم؟
قد يوضح المخطط التصميم الأصلي، لكن التنفيذ الفعلي ربما تغيّر أثناء المشروع. كما قد تكون أُضيفت نقاط جديدة أو نُقلت أجهزة أو عُدلت مسارات دون تحديث المستندات.
قبل الاعتماد على المخطط، يجب التحقق من:
- مطابقة مواقع الخزان والمنظمات للمخطط.
- مطابقة أقطار ومسارات الخطوط الظاهرة.
- وجود أي وصلات أو فروع أُضيفت لاحقًا.
- تاريخ آخر صيانة أو تعديل للشبكة.
- وجود أجزاء مخفية أو مدفونة لم تُوثق.
- توافق مواقع الأجهزة الحالية مع الرسم.
توضح أهمية المخطط النهائي ضمن إجراءات فحص واستلام شبكة الغاز المركزي بعد التركيب.
ما المعلومات التي تُسلّم لمقاول التشطيب؟
قبل بدء التكسير أو الحفر، يجب أن يحصل المسؤول عن الأعمال على معلومات واضحة ومحددة، تشمل:
- مسارات مواسير الغاز المعروفة.
- مواقع الخطوط المدفونة أو المخفية.
- مواقع المحابس الرئيسية والفرعية.
- الأعمال المحظورة بالقرب من المواسير.
- المناطق التي تتطلب تصريحًا قبل الحفر.
- اسم ورقم الشخص المسؤول عن شبكة الغاز.
- إجراء إيقاف العمل عند اكتشاف خط غير معروف.
- إجراء الطوارئ عند شم رائحة غاز.
- منع نقل المواسير أو فكها بواسطة عمال التشطيب.
- ضرورة طلب فحص بعد أي اصطدام أو تلف محتمل.
من الأفضل توثيق هذه التعليمات ضمن تصريح العمل أو محضر بداية المشروع، بدل الاكتفاء بالتوجيه الشفهي.
هل يجب عزل الغاز قبل أعمال التجديد؟
يعتمد ذلك على نطاق العمل وموقعه وعلاقته بالشبكة. قد تتطلب بعض الأعمال عزل جزء محدد، بينما تتطلب أعمال أخرى إيقاف المنظومة بالكامل وفق تقييم فني وخطة عمل معتمدة.
لا يجوز لعامل البناء أو الديكور إغلاق وفتح محابس الخزان أو إعادة تشغيل الشبكة من تلقاء نفسه. يجب تنفيذ العزل والتشغيل بواسطة شخص مؤهل يعرف ترتيب المحابس ومكونات النظام.
توجد عدة أنواع من محابس العزل داخل الشبكة. ويمكن معرفة وظائفها من مقال محابس شبكة الغاز المركزي وأنواعها وأماكن تركيبها.
احتياطات حماية المواسير أثناء الحفر
يحدد المشرف المختص طريقة العمل حسب الموقع وعمق الخط ونوع التربة والمكونات المحيطة. ومن الاحتياطات العامة:
- تحديد المسار ووضع علامات واضحة قبل الحفر.
- إيقاف المعدات الثقيلة عند الاقتراب من مسار غير مؤكد.
- منع الطرق العنيف فوق الخطوط المدفونة.
- عدم استخدام ماسورة الغاز كنقطة تثبيت أو دعم.
- دعم أي خط ينكشف أثناء العمل بالطريقة الهندسية المناسبة.
- حماية الطلاء من الخدش والصدمات.
- منع سقوط مواد البناء على المواسير.
- عدم ترك خط مكشوف دون حواجز وتحذيرات.
- عدم تغيير عمق الخط أو اتجاهه دون مراجعة فنية.
- إجراء الفحص المطلوب قبل إعادة الردم أو التغطية.
هذه النقاط لا تُعد تعليمات لتنفيذ الحفر ذاتيًا؛ إذ تتحدد طريقة الكشف والحفر والدعم والردم بواسطة المختص وفق ظروف المشروع والكود المطبق.

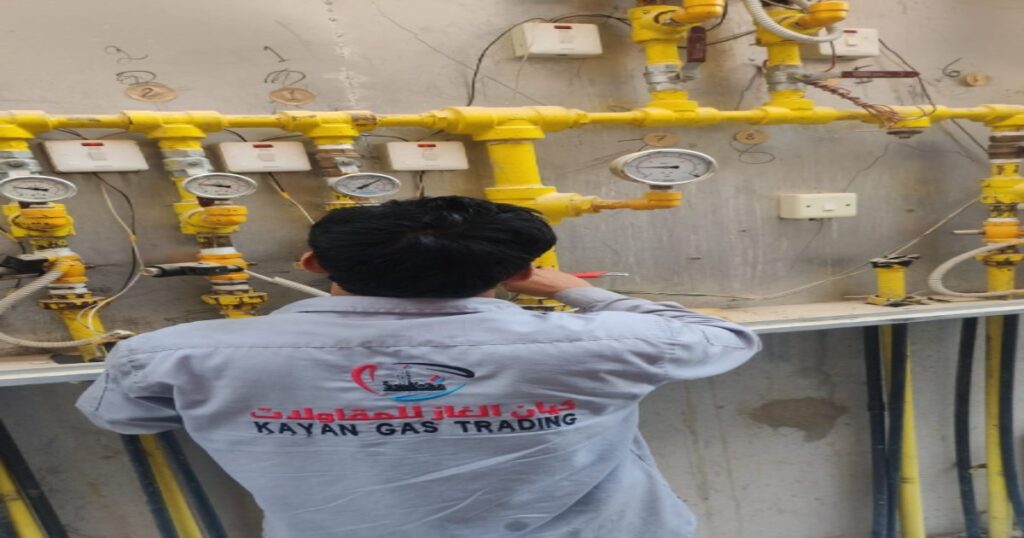

حماية مواسير الغاز الظاهرة أثناء التشطيب
المواسير الظاهرة قد تتعرض للصدمات أو الدهان أو التحميل عليها. لذلك يجب حمايتها مع إبقائها متاحة للفحص والصيانة.
تشمل المراجعة:
- التأكد من سلامة الحوامل والمشابك.
- عدم تعليق الكابلات أو الأدوات على المواسير.
- منع احتكاك مواد التشطيب بسطح الماسورة.
- حماية المحابس والمنظمات من الدهان والأسمنت.
- عدم تغطية فتحة تنفيس منظم الغاز.
- عدم وضع خزائن ثابتة أمام محابس العزل.
- حماية المواسير من حركة العربات والمعدات.
- الحفاظ على العلامات التي توضح خط الغاز.
إذا ظهر تآكل أو تلف في الطلاء، راجع دليل متى يجب تغيير مواسير الغاز المركزي وفحصها.
هل يمكن إخفاء مواسير الغاز خلف الديكور؟
لا ينبغي إخفاء المواسير بطريقة تمنع فحصها أو تجعل الوصول إلى المحابس والوصلات مستحيلًا. تختلف طرق التمديد المسموح بها حسب نوع الماسورة ومكانها وتصميم المشروع والكود المعتمد.
قبل تنفيذ الجبس أو الكسوات أو الخزائن، يجب مراجعة:
- إمكانية فحص مسار الماسورة.
- سهولة الوصول إلى المحابس.
- عدم وجود وصلات تحتاج إلى متابعة داخل فراغ مغلق.
- طريقة عبور الجدران والعناصر الإنشائية.
- الحماية من الرطوبة والمواد الكيميائية.
- عدم الضغط على الماسورة بواسطة الديكور.
ماذا تفعل إذا اصطدمت أداة بماسورة الغاز؟
يجب إيقاف العمل فورًا حتى لو لم تظهر رائحة غاز. لا تُكمل الحفر ولا تحاول تغطية موضع الاصطدام أو دهانه قبل الفحص.
الإجراءات العامة هي:
- إيقاف أعمال الحفر والتكسير فورًا.
- إبعاد العمال والمعدات عن المنطقة.
- عدم استخدام اللهب أو تشغيل معدات قد تنتج شررًا.
- عدم لمس أو تحريك الماسورة المتضررة.
- إبلاغ المسؤول عن الموقع وفريق الغاز.
- تطبيق خطة الطوارئ المعتمدة إذا ظهرت رائحة أو صوت تسرب.
- منع إعادة الردم أو إغلاق الجدار قبل الفحص.
- عدم إعادة تشغيل الشبكة إلا بعد اعتماد سلامتها.
ماذا تفعل عند شم رائحة غاز أثناء الحفر؟
إذا ظهرت رائحة غاز أو صوت هسيس أثناء العمل، تعامل مع الحالة باعتبارها طارئة:
- أوقف العمل وغادر المنطقة الخطرة.
- أبعد العمال والزوار عن الموقع.
- لا تشغّل أو تطفئ المفاتيح الكهربائية.
- لا تستخدم ولاعة أو لهبًا للبحث عن التسرب.
- أوقف المعدات التي يمكن إيقافها من مكان آمن فقط.
- لا تحاول سد الماسورة أو ثنيها.
- اتصل من مكان آمن بالطوارئ والجهة المختصة.
- لا تعد إلى المنطقة قبل إعلانها آمنة.
يمكنك مراجعة دليل ماذا تفعل عند شم رائحة الغاز المركزي؟ لمعرفة إجراءات الاستجابة الأساسية.
كيف يتم فحص الخط بعد اصطدام أو تلف محتمل؟
لا يكفي النظر إلى سطح الماسورة. يحدد الفني نطاق الفحص وفق قوة الاصطدام ونوع الخط وموقعه، وقد يشمل:
- فحص سطح الماسورة وطبقة الحماية.
- البحث عن انبعاج أو خدش أو شرخ.
- فحص اللحامات والوصلات المجاورة.
- مراجعة الدعامات ونقاط التثبيت.
- اختبار الشبكة بالطريقة المناسبة.
- فحص التسرب باستخدام أجهزة أو مواد مخصصة.
- مقارنة ضغط الشبكة قبل التشغيل وبعده.
- فحص المحابس والمنظمات المتأثرة.
- تحديد الحاجة إلى إصلاح الجزء أو استبداله.
- توثيق الإجراء وتحديث مخطط الشبكة.
يجب تنفيذ اختبارات الضغط بواسطة جهة متخصصة، وعدم استخدام ضغط أو غاز اختبار عشوائي. ويمكن مراجعة تفاصيل الفحص ضمن مقال مراحل تنفيذ شبكة الغاز المركزي واختبارها.
متى يجب استبدال الجزء المتضرر؟
يحدد المختص إمكانية الإصلاح أو ضرورة الاستبدال بعد تقييم نوع الضرر ومواصفات الماسورة. وقد يستلزم الاستبدال عند وجود:
- ثقب أو شرخ في جسم الماسورة.
- انبعاج أو تشوه مؤثر.
- تلف في لحام أو وصلة.
- فقدان جزء كبير من سماكة المعدن.
- تآكل شديد تحت طبقة الحماية.
- خدش أو قطع يتجاوز الحدود المقبولة.
- تلف لا يمكن تقييمه بعد التغطية.
- مكون غير مطابق لمواصفات الشبكة.
لا يجوز معالجة ثقب أو شرخ باستخدام شريط لاصق أو مادة مؤقتة أو تغطيته بالأسمنت. يجب تنفيذ الإجراء الفني المناسب ثم إعادة الاختبار قبل التشغيل.
أهمية توثيق الشبكة بعد انتهاء التجديد
إذا تغير مسار أي خط أو أضيفت نقطة أو نُقل محبس، يجب تحديث مخطط التنفيذ الفعلي. يساعد ذلك على حماية الشبكة خلال أعمال الصيانة والتجديد المستقبلية.
يشمل ملف التوثيق:
- المخطط النهائي لمسارات المواسير.
- مواقع المحابس والمنظمات.
- صور الخطوط قبل تغطيتها.
- أقطار وأنواع المواسير.
- التعديلات المنفذة وتاريخها.
- نتائج الاختبار بعد التعديل.
- اسم الجهة التي نفذت وفحصت العمل.
- توصيات الفحص والصيانة التالية.
أخطاء شائعة أثناء الحفر والتشطيب
الاعتماد على ذاكرة العامل
قد يتغير فريق العمل أو ينسى العامل المسار الدقيق. يجب استخدام مخطط وعلامات واضحة والتحقق الميداني قبل الحفر.
اعتبار الخط مستقيمًا بين نقطتين
لا يمكن افتراض أن الماسورة تسير في خط مستقيم بين الخزان والجهاز؛ فقد يتغير المسار لتجاوز عناصر إنشائية أو خدمات أخرى.
استمرار العمل بعد الاصطدام
عدم ظهور تسرب واضح لا يعني سلامة الخط. يجب إيقاف العمل وطلب الفحص قبل التغطية أو التشغيل.
إخفاء المواسير خلف خزائن ثابتة
قد يؤدي ذلك إلى صعوبة اكتشاف التلف والوصول إلى المحابس والوصلات أثناء الصيانة أو الطوارئ.
نقل نقطة الغاز بواسطة عامل التشطيب
يجب ألا ينقل مقاول الأثاث أو السباكة نقطة الغاز. أي تعديل يجب أن تنفذه جهة مختصة بعد مراجعة الحمل والضغط والمسار.
التصوير دون قياسات
الصور وحدها قد لا تكفي لتحديد مكان الخط لاحقًا. من الأفضل توثيق المسافات من نقاط ثابتة وإضافتها إلى مخطط التنفيذ النهائي.
حماية شبكة الغاز في الفلل
تكثر أعمال التجديد في الفلل، مثل تغيير المطابخ وتنسيق الحدائق وتركيب المظلات والمصاعد والتكييف. وقد تمر مواسير الغاز في مناطق تتأثر بهذه الأعمال.
قبل التجديد يجب مراجعة الخزان ومسار الخط الرئيسي ونقاط الأجهزة، وتحديد أي أعمال ستتم بالقرب منها. ويمكن الاطلاع على دليل تمديدات الغاز المركزي للفلل لمعرفة عناصر تصميم المسارات.
حماية شبكة الغاز في المطاعم والفنادق
تحتاج المطاعم والفنادق إلى تنسيق أكبر بسبب كثرة الأجهزة ومجاري التهوية وأعمال التنظيف والتجديد المستمرة. وقد يؤدي نقل فرن أو خط إنتاج إلى تغيير الحمل المطلوب من الشبكة.
قبل تعديل المطبخ التجاري يجب:
- حصر الأجهزة التي ستُزال أو تُضاف.
- مراجعة إجمالي استهلاك الغاز.
- تحديد مواقع المحابس ونقاط التوصيل.
- مراجعة مواقع كاشفات الغاز.
- التنسيق مع نظام التهوية والإطفاء.
- تحديد ساعات إيقاف الغاز وتنفيذ الأعمال.
- اختبار الشبكة ومنظومة الأمان قبل التشغيل.
كيف تساعدك كيان الغاز قبل أعمال التجديد؟
تقدم كيان الغاز للمقاولات خدمات معاينة وفحص وتعديل شبكات الغاز المركزي قبل وأثناء أعمال التجديد للفلل والمطاعم والفنادق والمنشآت السكنية والتجارية في جدة والرياض والدمام.
قد تشمل الخدمة، حسب حالة الموقع، مراجعة مخطط الشبكة، وتحديد المسارات، وفحص المواسير والمحابس، وعزل الجزء المطلوب، وتنفيذ التعديلات الفنية، واختبار الشبكة قبل إعادة التشغيل.
للتواصل مع كيان الغاز
- الرقم الموحد: 920010793
- الهاتف الثابت: 0126512221
- الجوال وواتساب: 0531131148
- نطاق الخدمة: جدة – الرياض – الدمام
أسئلة شائعة
هل يمكن الحفر إذا كان مخطط الغاز متوفرًا؟
المخطط نقطة بداية مهمة، لكن يجب التأكد من مطابقته للتنفيذ الفعلي وتحديد المسار على الطبيعة قبل الحفر، خصوصًا إذا نُفذت تعديلات سابقة.
هل عدم وجود رائحة يعني أن الماسورة لم تتضرر؟
لا. قد يتضرر الطلاء أو تتغير الدعامات أو يحدث انبعاج دون تسرب فوري. أي اصطدام يحتاج إلى فحص قبل استكمال العمل.
هل يستطيع مقاول التشطيب نقل نقطة الغاز؟
لا ينبغي تنفيذ ذلك بواسطة عامل غير مختص. نقل النقطة يؤثر في المسار والمحبس والوصلة والضغط، ويحتاج إلى تنفيذ واختبار متخصصين.
هل يجب اختبار الشبكة بعد نقل جهاز الغاز؟
نعم، يجب فحص التوصيلات والتأكد من الإحكام وملاءمة الضغط وتشغيل الجهاز وفق الإجراءات الفنية وتعليمات الشركة المصنعة.
ماذا أفعل إذا وجدت ماسورة غير معروفة أثناء الحفر؟
أوقف الحفر ولا تحرك الماسورة أو تقطعها. اطلب من الجهة المختصة تحديد نوع الخط وحالته قبل استكمال العمل.
هل يمكن تغطية خدش الماسورة بالدهان؟
لا يُحدد الإجراء من الشكل فقط. يجب تقييم عمق الخدش وحالة الماسورة وطبقة الحماية، ثم تنفيذ المعالجة المناسبة بواسطة مختص.
الخلاصة
تبدأ حماية مواسير الغاز أثناء الحفر بمعرفة المسار الفعلي للشبكة ومراجعة المخططات ووضع علامات واضحة قبل التكسير أو الثقب. كما يجب التنسيق بين مقاول الغاز ومقاولي البناء والديكور والتكييف والكهرباء.
إذا اصطدمت أداة بالماسورة، أوقف العمل ولا تغطِّ موضع الضرر أو تعِد تشغيل الشبكة قبل الفحص. قد لا يظهر التسرب فورًا، لذلك يجب تقييم الماسورة والوصلات والدعامات وإجراء الاختبارات المطلوبة بواسطة فنيين مؤهلين.
