تُعد محابس شبكة الغاز المركزي من أهم مكونات النظام؛ فهي تتحكم في مرور الغاز، وتسمح بعزل جزء محدد من الشبكة عند الفحص أو الصيانة، كما تساعد على إيقاف التدفق عند حدوث حالة غير طبيعية. لذلك لا يقتصر دور المحبس على فتح الغاز وإغلاقه، بل يرتبط باختيار النوع المناسب، وموقع التركيب، وضغط التشغيل، وسهولة الوصول إليه.
تختلف المحابس المستخدمة في الفلل والمطاعم والفنادق والمنشآت التجارية وفق تصميم الشبكة وحجم الاستهلاك وعدد الأجهزة. ويجب أن يعتمد الاختيار النهائي على دراسة فنية ومخططات معتمدة، وليس على مقاس الماسورة أو شكل المحبس فقط.
ما هي محابس شبكة الغاز المركزي؟
محابس شبكة الغاز المركزي هي مكونات ميكانيكية أو كهروميكانيكية تُركب على خطوط الغاز للتحكم في التدفق. ويمكن استخدامها لعزل الخزان، أو المنظم، أو العداد، أو خط رئيسي، أو فرع يغذي مجموعة من الأجهزة، أو جهاز غاز منفرد.
ويجب أن يكون المحبس مناسبًا لنوع الغاز وضغط التشغيل ودرجة الحرارة وطريقة التركيب. كما ينبغي أن تكون مكوناته ومواد تصنيعه ملائمة للاستخدام في شبكات الغاز، وألا يتم استبداله بمحبس مخصص للمياه أو لاستخدام مختلف.
ما أهمية محابس الغاز المركزي؟
1. عزل أجزاء الشبكة أثناء الصيانة
يسمح محبس العزل بإيقاف الغاز عن جزء محدد من الشبكة دون الحاجة إلى التعامل مع النظام بالكامل في كل مرة. ويساعد ذلك فريق الصيانة على فحص المنظم أو العداد أو أحد الفروع وفق إجراءات آمنة ومحددة.
2. التحكم في حالات الطوارئ
يساعد المحبس الرئيسي أو محبس الطوارئ على إيقاف تدفق الغاز عند وجود تسرب أو تلف أو حالة تستدعي إيقاف التشغيل. ويجب أن يكون موقعه معلومًا، وواضحًا، ويمكن الوصول إليه دون عوائق.
3. تسهيل الاختبار والتشغيل
تساعد المحابس على تقسيم الشبكة إلى مناطق أثناء الاختبار والتشغيل، مما يسهّل تحديد الجزء الذي يحتاج إلى فحص. ويمكنك معرفة المزيد في مقال اختبار ضغط شبكة الغاز قبل التشغيل.
4. التحكم في تغذية الأجهزة
قد يحتاج كل جهاز أو مجموعة أجهزة إلى محبس مستقل وفق تصميم الشبكة. ويسمح ذلك بعزل الجهاز عند الصيانة أو الاستبدال دون التأثير غير الضروري في باقي نقاط الاستهلاك.

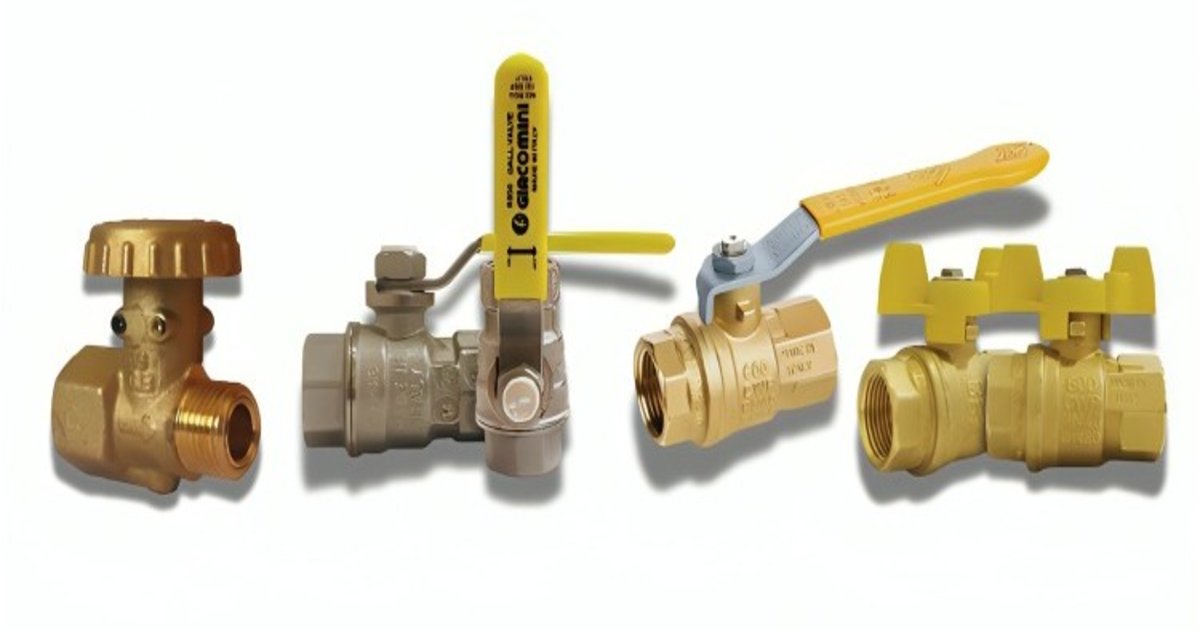

أنواع محابس شبكة الغاز المركزي
محبس العزل اليدوي
يُستخدم محبس العزل اليدوي لفتح أو إغلاق مسار الغاز بواسطة المستخدم المختص أو فريق الصيانة. ومن الأنواع الشائعة في بعض التطبيقات المحبس الكروي الذي يعمل بربع دورة، حيث يساعد وضع المقبض على معرفة حالة الفتح أو الإغلاق بصورة واضحة.
يجب اختيار المحبس وفق ضغط التشغيل وقطر الخط ونوع التوصيل ومواصفات المشروع. ولا يعني توافق مقاس المحبس مع الماسورة أنه مناسب تلقائيًا للغاز.
المحبس الرئيسي للشبكة
يُركب المحبس الرئيسي للتحكم في تغذية الشبكة أو المبنى. ويُحدد موقعه ضمن التصميم بحيث يكون معروفًا وسهل الوصول إلى المختصين، مع حمايته من العبث أو الاصطدام أو التخزين أمامه.
محبس عزل المنظم
يُستخدم لعزل منظم الضغط قبل تنفيذ الفحص أو الصيانة. وتشير متطلبات فنية معروفة، مثل NFPA 54، إلى توفير محبس غلق يمكن الوصول إليه قبل منظم ضغط الغاز، مع مراعاة التصميم والاشتراطات المعتمدة على المشروع.
ولمعرفة وظيفة المنظم، يمكنك مراجعة مقال منظم ضغط الغاز المركزي.
محابس الفروع والأجهزة
تُستخدم لعزل خط فرعي أو جهاز معين، مثل معدات الطهي في المطاعم أو أجهزة التسخين. ويجب ألا يكون المحبس مخفيًا خلف تجهيزات ثابتة أو في موقع يصعب الوصول إليه وقت الحاجة.
صمام الغلق الأوتوماتيكي

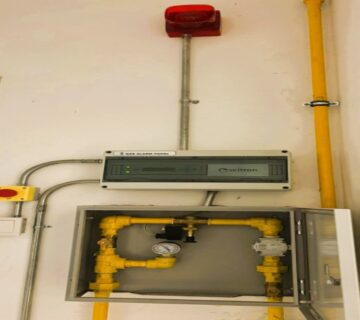

صمام الغلق الأوتوماتيكي، أو صمام السولينويد، يعمل عند استلام إشارة من لوحة التحكم أو نظام كشف التسرب، فيغلق تدفق الغاز حسب تصميم النظام. وهو لا يُغني عن محابس العزل اليدوية، بل يعمل معها ضمن منظومة الأمان والتحكم.
يمكنك الاطلاع على تفاصيل الربط في مقال نظام كشف تسرب الغاز المركزي.
صمام الغلق عند زيادة التدفق أو الضغط
تستخدم بعض الشبكات أجهزة حماية مصممة لإيقاف أو تقليل التدفق عند حدوث حالة محددة، مثل زيادة غير طبيعية في التدفق أو تجاوز حدود التشغيل. ويُختار هذا النوع وفق الحسابات الفنية ومواصفات المعدات، ولا يجوز إضافته عشوائيًا باعتباره بديلًا عن التصميم المتكامل.
أين تُركب محابس شبكة الغاز المركزي؟
تختلف أماكن المحابس من مشروع إلى آخر، لكن التصميم قد يتضمن محابس في المواقع التالية:
- عند مصدر تغذية الغاز أو مجموعة الخزان.
- قبل وحدات تنظيم الضغط وفق تصميم النظام.
- قبل العداد أو بعده حسب المخططات والمكونات المستخدمة.
- عند دخول خط الغاز إلى المبنى.
- على الخطوط الرئيسية والفروع المهمة.
- قبل الأجهزة أو مجموعات الأجهزة التي تحتاج إلى عزل مستقل.
- عند المناطق التي تتطلب إيقافًا طارئًا.

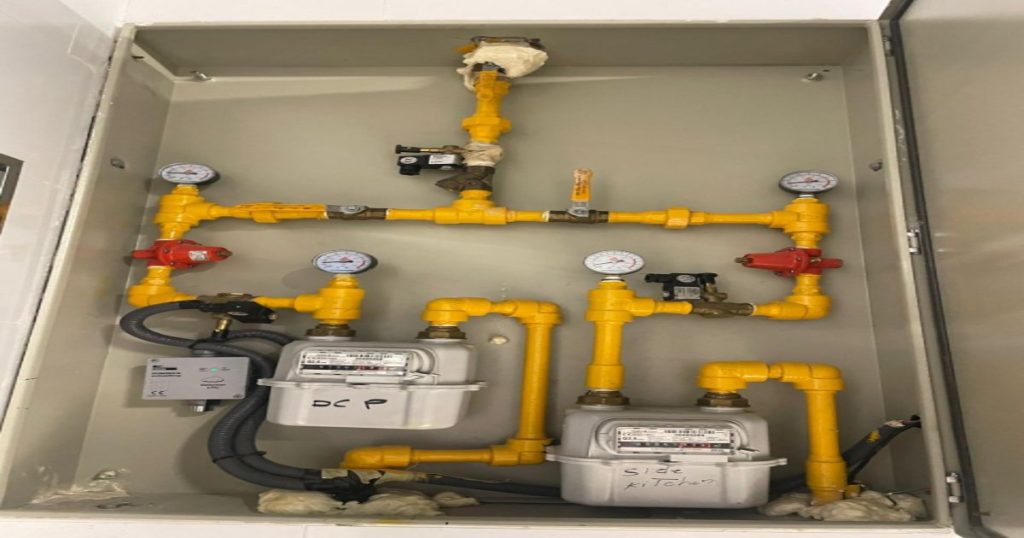

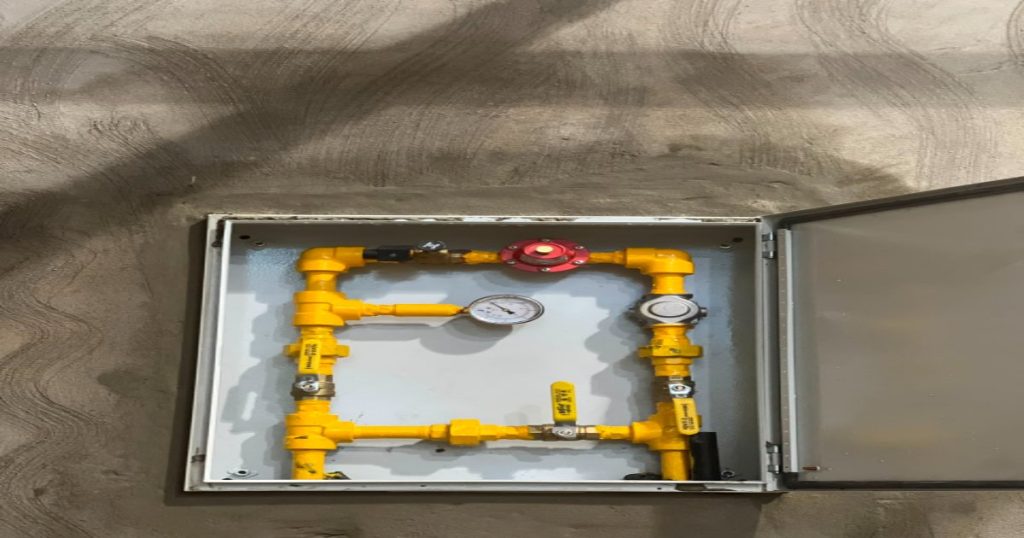

- داخل صناديق الحماية المخصصة للعدادات والمنظمات والمحابس.
ولا ينبغي تحديد هذه المواقع بناءً على الشكل فقط. يجب مراعاة سهولة الوصول، والحماية، واتجاه التدفق، ومسار المواسير، ومتطلبات التشغيل والصيانة.
كيف يتم اختيار محبس الغاز المناسب؟
نوع الغاز
يجب التأكد من أن المحبس مخصص للاستخدام مع نوع الغاز الموجود في المشروع، وأن المواد الداخلية ووسائل الإحكام مناسبة له.
ضغط التشغيل
يجب أن يتوافق تصنيف ضغط المحبس مع الضغط المتوقع في موضع تركيبه، مع مراعاة ظروف التشغيل وحدود النظام. ويمكن التعرف على مراحل الضغط في مقال ضغط الغاز المنخفض والمتوسط والعالي.
قطر المواسير ومعدل التدفق
يُختار المقاس وفق قطر الخط ومعدل التدفق والحسابات الهندسية. وقد يؤدي اختيار محبس أصغر من المطلوب إلى تقييد التدفق والتأثير في أداء الأجهزة، بينما لا يقدم المقاس الأكبر فائدة تلقائية إذا لم يكن مناسبًا للتصميم.
وللتعرف على عوامل تحديد الأقطار، راجع مقال مواسير الغاز المركزي: الأنواع والمقاسات.
نوع التوصيل
تختلف طرق توصيل المحابس بين الوصلات الملولبة أو ذات الفلنجات أو الطرق الأخرى المعتمدة. ويجب أن تتوافق طريقة التوصيل مع الماسورة والموقع وضغط التشغيل ومتطلبات الصيانة.
مكان التركيب
يؤثر تركيب المحبس داخل المبنى أو خارجه في اختيار الخامة والحماية المطلوبة. وقد تحتاج المواقع الخارجية إلى حماية مناسبة من العوامل الجوية والتآكل والاصطدام.
كيف تعرف أن محبس الغاز يحتاج إلى فحص؟
توجد بعض العلامات التي تستدعي فحص المحبس بواسطة مختص، ومنها:
- ظهور رائحة غاز بالقرب من المحبس أو الوصلات.
- صعوبة غير معتادة في تحريك المقبض.
- عدم وضوح وضع الفتح والإغلاق.
- وجود صدأ أو تآكل أو تلف خارجي.
- تلف المقبض أو وسائل التثبيت.
- وجود صوت غير معتاد بالقرب من المحبس.
- عدم توقف التدفق بعد تنفيذ إجراء الإغلاق المعتمد.
- تعرض المحبس لصدمة أو أعمال بناء قريبة.
لا يُنصح بمحاولة إصلاح المحبس أو فكه أو إضافة مواد إحكام بصورة عشوائية؛ لأن الخط قد يظل تحت الضغط حتى مع اعتقاد المستخدم أنه مغلق.
أخطاء شائعة عند تركيب محابس الغاز
- استخدام محبس غير مخصص للغاز.
- اختيار تصنيف ضغط أو مقاس غير مناسب.
- تركيب المحبس في مكان مخفي أو يصعب الوصول إليه.
- عكس اتجاه التدفق في المحابس التي تتطلب اتجاهًا محددًا.
- الضغط الزائد على جسم المحبس أثناء التركيب.
- ترك المحبس معرضًا للاصطدام أو العبث.
- عدم تثبيت المواسير بصورة مناسبة حول المحبس.
- تشغيل الشبكة دون اختبار الوصلات بعد التركيب.
- إهمال المحابس أثناء برامج الصيانة الدورية.
هل يمكن للمستخدم فتح محبس الغاز أو إغلاقه بنفسه؟
تعتمد الإجابة على نوع المحبس والغرض منه وتعليمات التشغيل المعتمدة للموقع. لا ينبغي تجربة المحابس أو تشغيلها بصورة عشوائية، خصوصًا المحابس الرئيسية ومحابس الخزان والمنظمات.
عند الاشتباه في وجود تسرب، يجب الابتعاد عن مصادر اللهب والشرر، وعدم تشغيل أو إطفاء المفاتيح الكهربائية في المنطقة، ومغادرة المكان والاتصال بالجهة المختصة. ولا تتم محاولة إغلاق المحبس إلا إذا كان الوصول إليه آمنًا وكان الشخص يعرف الإجراء المعتمد.
صيانة محابس شبكة الغاز المركزي
تشمل أعمال الصيانة فحص جسم المحبس والوصلات والمقبض ووسائل التثبيت، والتحقق من سهولة الوصول إليه وعدم وجود تآكل أو تلف ظاهر. كما تُراجع المحابس ضمن فحص الشبكة واختبارات التسرب وفق خطة الصيانة ومتطلبات المشروع.
لا توجد مدة واحدة تناسب جميع المحابس؛ لأن دورية الفحص تتأثر بنوع المحبس ومكانه وظروف التشغيل وتوصيات الشركة المصنعة. لذلك يجب إدراج المحابس ضمن برنامج صيانة شبكة الغاز المركزي.
الفرق بين محبس العزل ومنظم الضغط
محبس العزل يُستخدم أساسًا لفتح أو إغلاق مسار الغاز، بينما يعمل منظم الضغط على خفض ضغط الغاز والمحافظة على ضغط خرج مناسب ضمن حدود تصميمه. ولا يجوز استخدام المنظم باعتباره محبس إغلاق، كما لا يستطيع محبس العزل تنظيم الضغط.
يعمل المكونان معًا داخل الشبكة، لكن لكل منهما وظيفة مستقلة ويحتاج إلى اختيار وتركيب وفحص مناسب.
استلام المحابس بعد انتهاء التركيب
عند استلام شبكة الغاز، يجب مراجعة مواقع المحابس وأنواعها ومقاساتها واتجاهاتها وسهولة الوصول إليها. كما يجب التأكد من وجود التعريفات المطلوبة، وحماية المحابس، واختبار الوصلات، ومطابقة التنفيذ للمخططات المعتمدة.
يمكنك مراجعة القائمة الكاملة في مقال خطوات استلام شبكة الغاز المركزي بعد التركيب.
أسئلة شائعة عن محابس شبكة الغاز المركزي
هل يمكن استخدام محبس مياه في شبكة الغاز؟
لا ينبغي استخدام أي محبس لمجرد توافق مقاسه مع الماسورة. يجب أن يكون مناسبًا ومصنفًا للاستخدام مع الغاز وضغط التشغيل المحدد.
هل يحتاج كل جهاز غاز إلى محبس مستقل؟
يُحدد ذلك وفق تصميم الشبكة ونوع الأجهزة والاشتراطات المطبقة. وفي كثير من التطبيقات يُستخدم محبس يمكن الوصول إليه لعزل الجهاز أو مجموعة الأجهزة عند الحاجة.
هل صمام السولينويد يغني عن المحبس اليدوي؟
لا، فلكل منهما وظيفة مختلفة. صمام السولينويد جزء من نظام الغلق الأوتوماتيكي، بينما تُستخدم المحابس اليدوية للعزل والتشغيل والصيانة وفق التصميم.
هل يجب أن يكون محبس الغاز ظاهرًا؟
يجب أن يكون موقعه معلومًا ويمكن الوصول إليه بسهولة، مع توفير الحماية المناسبة. ولا يصح إخفاؤه خلف تجهيزات ثابتة أو تخزين مواد تمنع الوصول إليه.
متى يجب تغيير محبس الغاز؟
يُغيّر عند ظهور تلف أو تسرب أو صعوبة تشغيل، أو إذا أثبت الفحص عدم صلاحيته، أو وفق متطلبات الصيانة وتعليمات الشركة المصنعة.
كيف تساعدك كيان الغاز؟
تقدم كيان الغاز خدمات دراسة وتصميم وتنفيذ وفحص وصيانة شبكات الغاز المركزي للفلل والمطاعم والفنادق والمنشآت التجارية والسكنية. ويشمل العمل اختيار المحابس والمنظمات والمواسير المناسبة، وتنفيذ الاختبارات، ومراجعة النظام قبل التشغيل.
تتوفر خدماتنا في جدة والرياض والدمام. لطلب معاينة المشروع أو صيانة شبكة قائمة، تواصل معنا عبر واتساب على 0531131148، أو الرقم الموحد 920010793، أو الهاتف الثابت 0126512221.
الخلاصة
تؤدي محابس شبكة الغاز المركزي دورًا أساسيًا في التحكم والعزل والصيانة والاستجابة للحالات غير الطبيعية. لكن كفاءة المحبس لا تعتمد على نوعه وحده؛ بل على ملاءمته للغاز والضغط والتدفق، وموقع تركيبه، وجودة التوصيلات، وسهولة الوصول إليه، واستمرار الفحص الدوري.
قبل تركيب المحابس أو استبدالها، احصل على تقييم فني للشبكة وتأكد من تنفيذ الأعمال بواسطة مختصين وفق المخططات والاشتراطات المعتمدة للمشروع.
