يُفضل التخطيط لـتمديدات الغاز المركزي للفلل خلال مرحلة التصميم أو الإنشاء، وقبل الانتهاء من أعمال اللياسة والبلاط والأسقف والتنسيق الخارجي. يساعد البدء المبكر على اختيار موقع مناسب للخزان، وتنظيم مسارات المواسير، وتحديد نقاط الأجهزة دون الحاجة إلى تكسير أو تعديلات مكلفة بعد انتهاء التشطيبات.
ولا يعني التأسيس المبكر تنفيذ المواسير فقط؛ بل يبدأ بحصر الأجهزة التي ستعمل بالغاز، وحساب استهلاكها، وتحديد السعة والضغط وأقطار المواسير، ثم تنسيق الشبكة مع المخططات المعمارية والكهربائية والميكانيكية ومتطلبات السلامة.
ما المقصود بتمديدات الغاز المركزي للفلل؟
هي شبكة تنقل غاز البترول المسال من خزان مركزي إلى الأجهزة الموجودة داخل الفيلا، مثل موقد المطبخ والفرن وسخان المياه وأجهزة الشواء أو التدفئة المعتمدة في المشروع.
وتتكون المنظومة عادةً من:

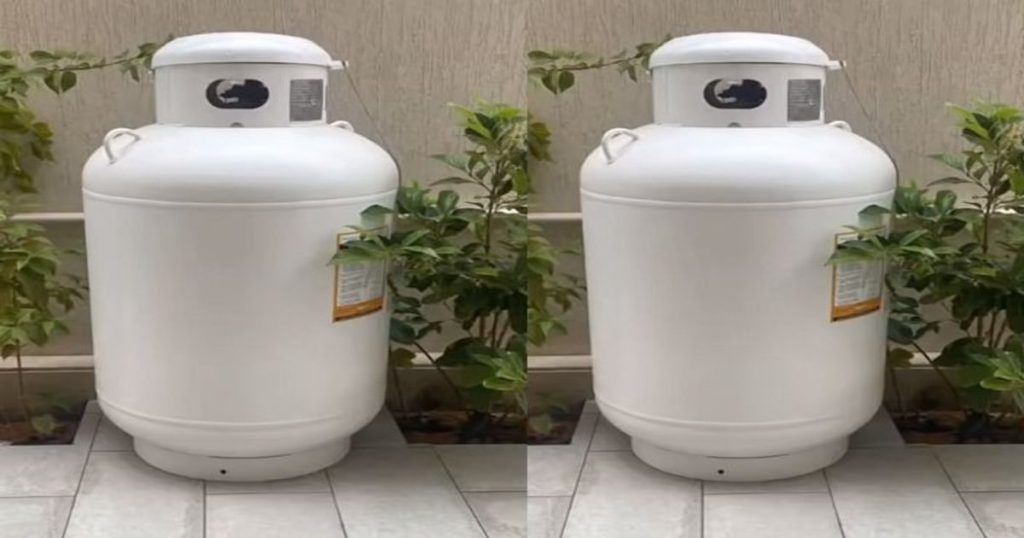

- خزان غاز مركزي ظاهر أو مدفون.
- منظم أو أكثر للتحكم في ضغط الغاز.
- مواسير ووصلات مناسبة لخدمة الغاز.

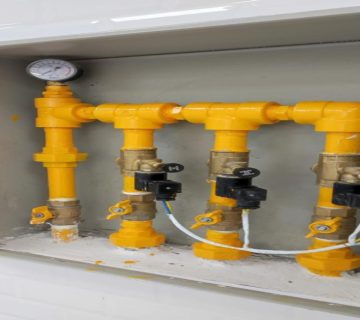

- محابس رئيسية وفرعية لعزل أجزاء الشبكة.
- عداد غاز إذا كان مطلوبًا في التصميم.
- نقاط توصيل الأجهزة.
- نظام كشف تسرب وإنذار وإغلاق حسب متطلبات المشروع.
- لوحات وتعليمات تشغيل وتحذير في المواقع اللازمة.
متى يبدأ تصميم شبكة الغاز في الفيلا؟
أفضل وقت لبدء التصميم هو قبل تنفيذ أعمال التشطيب، وبعد تحديد المخططات المعمارية ومواقع المطبخ والأجهزة والخدمات الخارجية.
يتيح ذلك تنسيق مسارات الغاز مع:
- التمديدات الكهربائية.
- مواسير المياه والصرف.
- أنظمة التكييف والتهوية.
- الأبواب والنوافذ وفتحات المبنى.
- الجدران والأسقف المستعارة.
- مواقف السيارات وممرات الحركة.
- الحدائق وأعمال تنسيق الموقع.
- المناطق المخصصة لوصول سيارة تعبئة الخزان.
كلما تأخر تصميم الشبكة، زادت احتمالية تعارضها مع الأعمال الأخرى أو الاضطرار إلى تغيير المسار وتنفيذ تكسير إضافي.
ما المعلومات المطلوبة قبل تصميم الشبكة؟
مخططات الفيلا
تُراجع المخططات المعمارية ومواقع الأجهزة والخدمات، مع دراسة المسافات بين الخزان ونقاط الاستخدام ومسارات الدخول إلى المبنى.
قائمة الأجهزة
يجب تحديد جميع الأجهزة التي ستعمل بالغاز، وليس الموقد فقط. وتشمل القائمة نوع كل جهاز وقدرته الحرارية وضغط التشغيل ومكان تركيبه.
الاستخدام المتوقع
تختلف احتياجات فيلا تستخدم موقدًا واحدًا عن فيلا تحتوي على مطبخ رئيسي ومطبخ خارجي وسخانات وأجهزة شواء. كما يجب التفكير في الأجهزة التي قد تُضاف مستقبلًا.
نوع الخزان

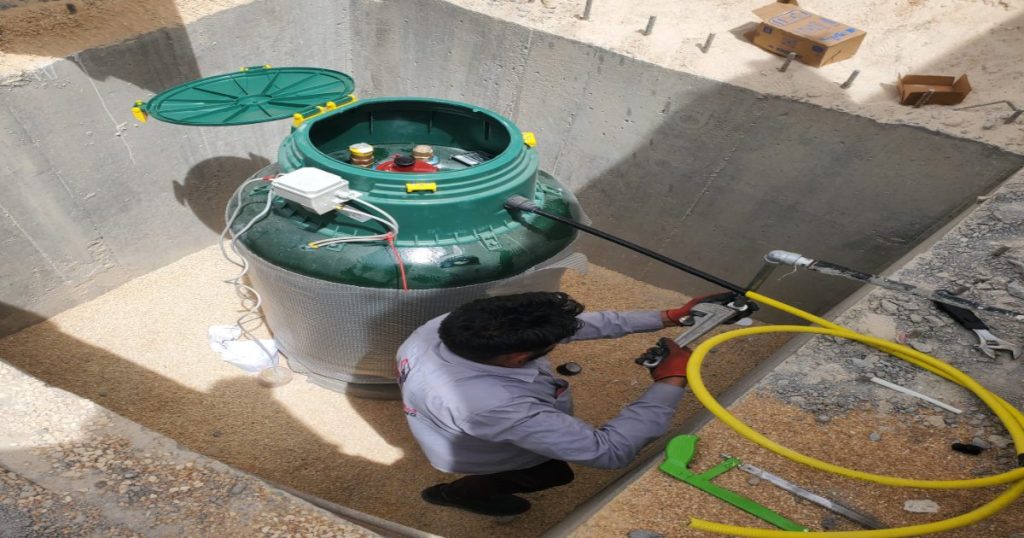

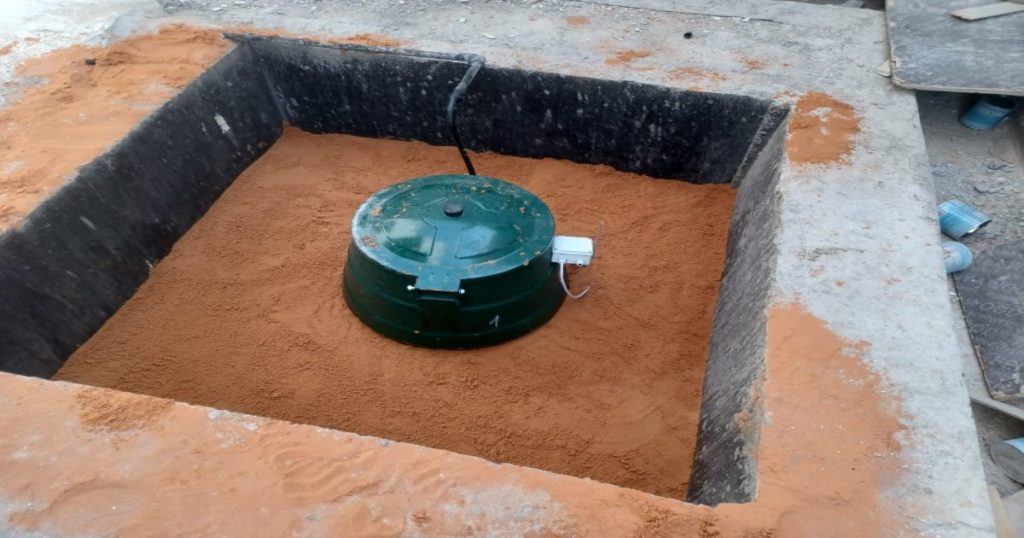

يُحدد ما إذا كان الخزان سيُركب فوق سطح الأرض أو يُدفن، بعد دراسة مساحة الموقع والتربة والمياه الجوفية وإمكانية الوصول ومتطلبات التشغيل والصيانة.
كيف يتم اختيار موقع خزان الغاز؟
يؤثر موقع الخزان في سلامة النظام وسهولة التعبئة وطول التمديدات وتكلفة المشروع. لذلك لا ينبغي اختيار المكان بناءً على الشكل الخارجي فقط.
تتضمن دراسة الموقع:
- المساحة المتاحة حول الخزان.
- قربه من المباني والفتحات ومصادر الاشتعال.
- حركة المركبات واحتمالية الاصطدام.
- إمكانية وصول سيارة التعبئة.
- سهولة وصول فريق الفحص والصيانة.
- طبيعة التربة ومستوى المياه في حالة الخزان المدفون.
- مسار المواسير بين الخزان والفيلا.
- عدم تجمع الغاز في الحفر أو المصارف والمناطق المنخفضة.
يمكن معرفة التفاصيل من مقال اختيار موقع خزان الغاز المركزي قبل التركيب.
كيف يتم اختيار سعة خزان الغاز للفيلا؟
لا تُحدد السعة من مساحة الفيلا أو عدد السكان فقط، وإنما من خلال استهلاك الأجهزة وعدد ساعات الاستخدام والفترة المطلوبة بين عمليات التعبئة.
ومن العوامل المؤثرة:
- عدد أجهزة الغاز وقدرة كل جهاز.
- احتمالية تشغيل أكثر من جهاز في الوقت نفسه.
- عدد المطابخ داخل الفيلا.
- استخدام الغاز في تسخين المياه أو أغراض أخرى.
- معدل الاستهلاك اليومي المتوقع.
- المساحة المناسبة لتركيب الخزان.
- معدل التبخر المطلوب لتغذية الأجهزة.
- إمكانية إضافة أجهزة مستقبلًا.
اختيار خزان أكبر لا يعالج أخطاء الضغط أو المواسير، كما أن اختيار خزان صغير قد يؤدي إلى الحاجة إلى التعبئة بصورة متكررة أو عدم ملاءمته لمعدل الطلب.
كيف تُحدد مسارات مواسير الغاز؟
يجب أن تكون المسارات واضحة وقابلة للفحص والصيانة قدر الإمكان، مع تقليل التعارض مع الخدمات الأخرى وحماية المواسير من الصدمات والتآكل وأعمال الحفر المستقبلية.
ويراعى أثناء التخطيط:
- اختيار أقصر مسار عملي وآمن دون تعقيد غير ضروري.
- تجنب تمرير المواسير في فراغات غير مناسبة أو يصعب الوصول إليها.
- تحديد نقاط عبور الجدران والأسقف قبل التشطيب.
- استخدام أكمام حماية مناسبة عند المرور في العناصر الإنشائية.
- حماية الأجزاء المعرضة للاصطدام أو العوامل الجوية.
- توفير دعامات وتثبيت مناسب للمواسير الظاهرة.
- توثيق مسارات المواسير المدفونة قبل تغطيتها.
- عدم إخفاء المحابس أو منع الوصول إليها.
يجب مراجعة كل مسار ضمن المخططات المعتمدة؛ لأن متطلبات التنفيذ تختلف حسب مادة الأنبوب وموقعه وضغط التشغيل وطبيعة المبنى.
لماذا تُستخدم الأكمام عند عبور الجدران؟
تساعد أكمام الحماية على فصل ماسورة الغاز عن عنصر المبنى وحمايتها من الحركة أو الاحتكاك المباشر. كما يجب معالجة الفراغ المحيط بها بالطريقة المحددة في التصميم لمنع انتقال الغاز إلى الفراغات الداخلية إذا حدث تسرب.
ولا ينبغي ملء الفراغ بأي مادة عشوائية؛ إذ يجب أن تتوافق المواد وطريقة الإغلاق مع نوع الأنبوب ومكان العبور ومتطلبات الحماية والصيانة.
هل يمكن تمرير مواسير الغاز تحت البلاط؟
لا توجد إجابة واحدة تناسب جميع المواقع. يعتمد ذلك على نوع المواسير وطريقة الحماية وإمكانية الفحص والكود والتصميم المعتمد.
الأصل هو تجنب المسارات التي تعرض المواسير للتلف أو تجعل اكتشاف المشكلة وصيانتها صعبًا. وإذا تطلب التصميم مسارًا مدفونًا، فيجب استخدام المواد والحماية والردم والعلامات المناسبة مع توثيق موقع الشبكة قبل إغلاق الأعمال.
لا يجوز دفن الوصلات أو المحابس بطريقة تمنع الوصول إليها إذا كانت تتطلب الفحص أو الصيانة.
كيف يتم تحديد مقاسات المواسير؟
تُحدد أقطار المواسير بالحساب وليس بالتخمين. وتراعي الحسابات:
- الحمل الحراري لكل جهاز.
- إجمالي الحمل عند التشغيل المتزامن.
- طول مسار المواسير.
- عدد الأكواع والوصلات والمحابس.
- ضغط الدخول والخروج.
- فقد الضغط المسموح.
- مراحل تنظيم الضغط.
- إمكانية إضافة أجهزة جديدة.
قد يؤدي استخدام قطر أصغر من المطلوب إلى ضعف التغذية عند تشغيل عدة أجهزة، بينما لا يضمن القطر الأكبر وحده معالجة مشكلة ناتجة عن المنظم أو ضغط التشغيل.
للمزيد، راجع مقال مواسير الغاز المركزي: الأنواع والمقاسات وكيفية اختيارها.

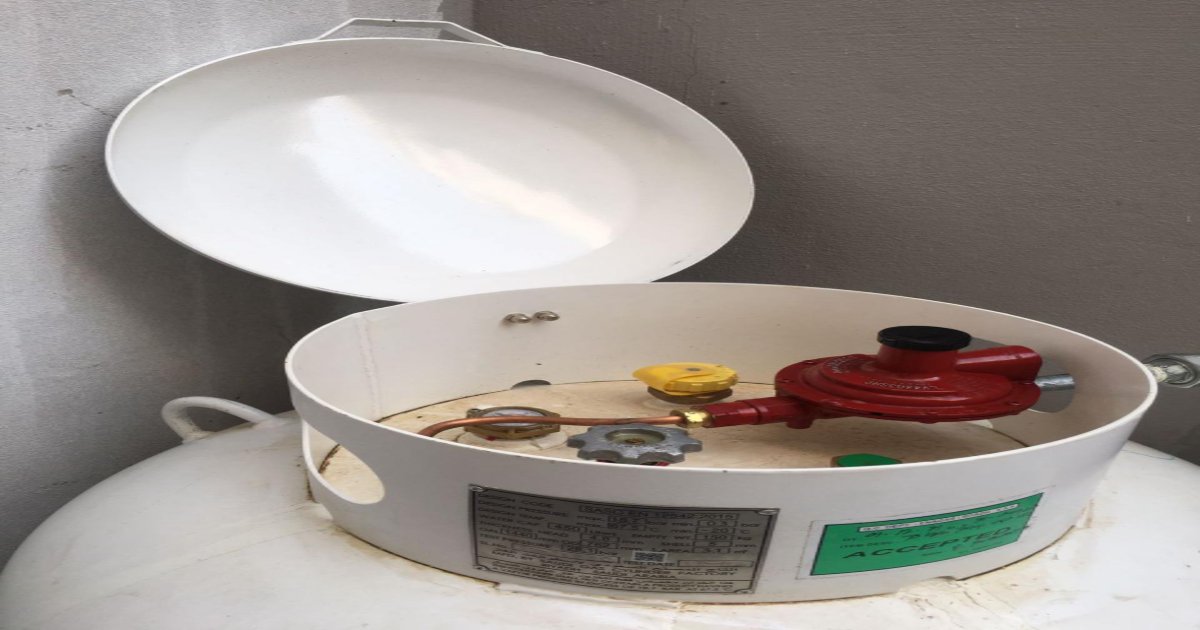

ما أهمية منظم ضغط الغاز؟
يخفض المنظم ضغط الغاز ويحافظ على ضغط خروج مناسب للأجهزة. وقد تحتاج الشبكة إلى أكثر من مرحلة لتنظيم الضغط حسب موقع الخزان وطول المسار والأحمال.
يُختار المنظم بناءً على ضغط الدخول وضغط الخروج وسعة التدفق ونوع الغاز. ولا يجوز تعديل إعداداته عشوائيًا عند ضعف اللهب؛ فقد تكون المشكلة في قطر المواسير أو أحد المحابس أو الجهاز نفسه.
يمكن معرفة الفرق بين الضغط المنخفض والمتوسط والعالي في مقال مستويات ضغط الغاز في الشبكات المركزية.
ما النقاط التي تحتاج إليها الفيلا؟
تُحدد نقاط الغاز بعد مراجعة الأجهزة الفعلية ومخطط الأثاث والمطبخ. وقد تشمل:
- موقد المطبخ الرئيسي.
- الفرن المنفصل.
- المطبخ الخارجي.
- منطقة الشواء.
- سخان المياه المعتمد للعمل بالغاز.
- أي جهاز إضافي مدرج في تصميم المشروع.
يجب وضع نقطة التوصيل ومحبس العزل في مكان يمكن الوصول إليه دون أن يكون عرضة للصدمات أو حرارة الجهاز، مع الالتزام بتعليمات تركيبه.
هل تحتاج الفيلا إلى نظام كشف تسرب الغاز؟
يُحدد ذلك وفق تصميم المشروع والاشتراطات المطبقة وطبيعة مناطق استخدام الغاز. ويتكون النظام عادةً من حساسات ولوحة تحكم وإنذار، وقد يرتبط بصمام كهربائي يساعد على إغلاق تدفق الغاز.
وجود الحساس لا يغني عن جودة التمديدات أو التهوية والصيانة. كما يجب اختيار حساس مناسب لنوع الغاز وتركيبه في الموقع المحدد هندسيًا.
تعرف على تفاصيله في مقال نظام كشف تسرب الغاز المركزي وطريقة عمله.
مراحل تنفيذ تمديدات الغاز أثناء البناء
المرحلة الأولى: المعاينة والتصميم
تُراجع المخططات والأجهزة وموقع الخزان، ثم تُحدد الأحمال والضغط والأقطار ومسارات المواسير والمحابس وأنظمة الأمان.
المرحلة الثانية: التنسيق مع أعمال المشروع
تُنسق فتحات العبور والأكمام والقواعد ومسارات الخدمات مع المهندس والمقاول قبل صب العناصر أو إغلاق الجدران والأسقف.
المرحلة الثالثة: تنفيذ المسارات الرئيسية
تُركب المواسير والدعامات والحماية المطلوبة وفق المخططات، مع المحافظة على نهايات المواسير مغلقة لمنع دخول الأتربة ومخلفات البناء.
المرحلة الرابعة: تنفيذ نقاط الأجهزة
تُثبت النقاط والمحابس في المواقع والارتفاعات المحددة بما يتناسب مع الأجهزة والتشطيبات النهائية.
المرحلة الخامسة: الفحص والاختبار
تُراجع الوصلات والدعامات والمسارات ثم يُنفذ اختبار الشبكة بالإجراء المناسب. ويجب عزل أي مكونات لا تتحمل ضغط الاختبار.
المرحلة السادسة: توثيق الشبكة قبل الإغلاق
يُفضل تصوير المسارات وقياس مواقعها وتحديث المخطط قبل إغلاق الجدران أو الردم أو تركيب الأسقف. يساعد هذا التوثيق على تجنب إتلاف المواسير أثناء أعمال مستقبلية.
المرحلة السابعة: الفحص النهائي والتشغيل
بعد انتهاء التشطيبات تُفحص الشبكة مرة أخرى للتأكد من عدم تعرضها للتلف، ثم تُركب المكونات النهائية وتُختبر أنظمة الإنذار والإغلاق قبل التشغيل.
لماذا يجب اختبار الشبكة قبل التشطيب؟
يساعد الاختبار المبكر على اكتشاف أي مشكلة في الوصلات أو المواسير قبل إخفاء أجزاء من المسار. ومع ذلك، يجب إعادة المعاينة أو الاختبار المناسب بعد التشطيبات إذا وُجد احتمال تعرض الشبكة للصدمات أو الثقب أثناء الأعمال.
لا يجوز استخدام لهب للكشف عن التسرب. كما يجب تنفيذ الاختبار بواسطة مختص وفق ضغط وإجراء مناسبين لتصميم الشبكة والمكونات.
أخطاء شائعة عند تأسيس غاز الفيلا
- بدء التنفيذ قبل تحديد أجهزة الغاز.
- اختيار موقع الخزان بعد انتهاء تنسيق الحديقة.
- تحديد المقاسات بناءً على الخبرة البصرية فقط.
- عدم التنسيق مع الكهرباء والمياه والتكييف.
- تمرير المواسير في أماكن يصعب فحصها.
- إخفاء المحابس خلف الخزائن أو الأجهزة الثابتة.
- ترك المواسير دون حماية أثناء أعمال البناء.
- عدم تصوير وتوثيق المسارات قبل تغطيتها.
- تنفيذ نقاط الأجهزة قبل معرفة أبعادها الفعلية.
- إضافة نقاط جديدة بعد الاختبار دون إعادة الفحص.
- تشغيل الشبكة قبل استكمال أنظمة الأمان.
ماذا يحدث عند تأجيل شبكة الغاز إلى ما بعد التشطيب؟
يمكن تنفيذ الشبكة بعد التشطيب في بعض المواقع، لكن الخيارات المتاحة للمسارات قد تصبح أقل. وقد يحتاج المشروع إلى مواسير ظاهرة أو فتحات وتعديلات تؤثر في الدهانات والبلاط والخزائن والحدائق.
كما قد يصعب اختيار أفضل موقع للخزان إذا استُخدمت المساحة في مواقف أو غرف خدمات أو أعمال تنسيق خارجي. لذلك يساعد اتخاذ القرار مبكرًا على تقليل التعديلات والتكاليف غير المتوقعة.
كيف تحمي الشبكة أثناء أعمال البناء؟
- إغلاق نهايات المواسير لمنع دخول الأتربة والمياه.
- عدم استخدام المواسير لتعليق الأدوات أو المواد.
- حماية الأجزاء المعرضة للصدمات.
- وضع علامات واضحة على المسارات المدفونة.
- إبلاغ فرق الكهرباء والسباكة والتشطيب بمواقع الشبكة.
- الرجوع إلى المخطط قبل الحفر أو الثقب.
- فحص الشبكة إذا تعرضت لأي اصطدام أو تعديل.
- عدم تغيير المسار دون موافقة الجهة المسؤولة عن التصميم.
هل تحتاج الشبكة إلى صيانة بعد سكن الفيلا؟
نعم، تحتاج الشبكة والخزان والمنظمات والمحابس وأجهزة الكشف إلى الفحص والصيانة الدورية. كما يجب طلب الفحص عند ظهور رائحة غاز أو ضعف غير معتاد في عدة أجهزة أو صدور إنذار أو تعرض أحد أجزاء الشبكة للتلف.
راجع دليل صيانة شبكة الغاز المركزي ومتى تحتاج إلى الفحص.
تمديدات الغاز المركزي للفلل في جدة والرياض والدمام
تقدم كيان الغاز للمقاولات خدمات دراسة وتصميم وتنفيذ واختبار وصيانة شبكات الغاز المركزي للفلل والمجمعات السكنية في جدة والرياض والدمام.
تشمل خدماتنا:
- معاينة الموقع ومراجعة المخططات.
- حصر الأجهزة وحساب الاستهلاك.
- اختيار نوع الخزان وسعته وموقعه.
- تحديد الضغط وأقطار المواسير.
- تنسيق المسارات مع أعمال المشروع.
- تنفيذ المواسير والمحابس ونقاط الأجهزة.
- تركيب أنظمة كشف التسرب والإنذار.
- فحص واختبار الشبكة قبل التشغيل.
- تنفيذ الصيانة ومعالجة الملاحظات.
أسئلة شائعة
متى أبدأ تأسيس الغاز في الفيلا؟
يُفضل البدء خلال مرحلة التصميم وقبل التشطيبات، بعد تحديد مواقع الأجهزة والخزان ومسارات الخدمات الأخرى.
هل يمكن تنفيذ شبكة الغاز بعد التشطيب؟
يمكن ذلك في بعض المواقع، لكن قد تقل خيارات المسارات وتزداد الحاجة إلى تعديلات في الجدران والبلاط والخزائن أو استخدام تمديدات ظاهرة.
هل مساحة الفيلا تحدد سعة الخزان؟
لا، تُحدد السعة أساسًا من استهلاك الأجهزة وساعات التشغيل ومعدل الطلب والفترة المطلوبة بين عمليات التعبئة، إلى جانب ظروف الموقع.
هل يمكن إضافة نقطة غاز مستقبلًا؟
يمكن بعد دراسة قدرة الخزان والمنظم والمواسير على تغذية الحمل الجديد، ثم تنفيذ التعديل وإعادة الاختبارات اللازمة.
هل المواسير الأكبر أفضل دائمًا؟
لا، يجب اختيار القطر بالحساب. فالقطر الكبير دون حاجة يزيد التكلفة، بينما القطر الصغير قد يسبب فقد ضغط وضعفًا في تشغيل الأجهزة.
هل يجب تصوير المسارات قبل إغلاق الجدران؟
نعم، يساعد التصوير وتحديث المخططات على معرفة مكان الشبكة وتجنب إتلافها أثناء الحفر أو تركيب الخزائن والمعدات مستقبلًا.
الخلاصة
يبدأ نجاح تمديدات الغاز المركزي للفلل من التخطيط المبكر قبل التشطيب. ويشمل ذلك تحديد الأجهزة والاستهلاك، واختيار موقع الخزان، وحساب أقطار المواسير والضغط، وتنسيق المسارات مع جميع أعمال المشروع.
كما يجب فحص الشبكة واختبارها وتوثيق مساراتها قبل إغلاق الأعمال، ثم إجراء فحص نهائي قبل التشغيل. ويساعد التنفيذ المبكر بواسطة جهة متخصصة على تقليل التعارضات والتعديلات والمحافظة على سهولة التشغيل والصيانة.
