قد يحتاج صاحب المبنى إلى إضافة فرن جديد أو موقد أو سخان
أو مجموعة من معدات المطابخ إلى شبكة الغاز الموجودة.
وهنا يظهر سؤال مهم: هل يمكن تنفيذ
توسعة شبكة الغاز المركزي
دون استبدال الشبكة بالكامل؟الإجابة هي نعم في بعض الحالات، ولكن بعد إجراء دراسة
فنية تؤكد أن الخزان والمنظمات والمواسير وأنظمة الأمان
تستطيع استيعاب الأحمال الجديدة دون التأثير على ضغط
الغاز أو سلامة التشغيل.في هذا المقال من
كيان الغاز للمقاولات
نتعرف على شروط تعديل شبكة الغاز المركزي،
والفحوص المطلوبة، ومراحل إضافة نقاط غاز جديدة،
وأهم الأخطاء التي يجب تجنبها.
ما المقصود بتوسعة شبكة الغاز المركزي؟
توسعة شبكة الغاز المركزي هي عملية تعديل أو إضافة
تمديدات جديدة إلى شبكة قائمة بهدف تغذية أجهزة
إضافية تعمل بالغاز.
قد تشمل التوسعة إضافة خطوط فرعية أو تعديل أقطار
بعض المواسير أو مراجعة سعة منظمات الضغط أو
تطوير أنظمة التحكم والسلامة.
أمثلة على توسعة شبكة الغاز
- إضافة مطبخ خارجي إلى فيلا سكنية.
- تركيب فرن جديد داخل مطعم.
- إضافة شواية أو معدات طهي تجارية.
- تغيير موقع المطبخ داخل المبنى.
- زيادة عدد نقاط الغاز في الفندق.
- تطوير معدات الإنتاج في منشأة صناعية.
- إضافة سخانات أو أجهزة تعمل بالغاز.
ولا يعني وجود خط غاز قريب من الجهاز الجديد
أنه مناسب للتوصيل المباشر؛ فقد تكون قدرة الخط
أقل من الاستهلاك المطلوب.
هل يمكن إضافة أجهزة جديدة دون تغيير شبكة الغاز بالكامل؟
يمكن الاستفادة من الشبكة الحالية إذا أثبت الفحص
والحسابات الفنية قدرتها على استيعاب الحمل الإضافي.
أما إذا كانت الشبكة تعمل بالفعل بالقرب من طاقتها
التصميمية، فقد تتطلب التوسعة تعديلات في بعض
المكونات قبل تشغيل الأجهزة الجديدة.
متى تكفي إضافة خط غاز فرعي؟
قد تكفي إضافة خط فرعي عندما تكون قدرة شبكة
التغذية الرئيسية والمنظمات ومصدر الغاز مناسبة،
ويكون بالإمكان تنفيذ المسار الجديد والاختبارات
المطلوبة دون مخالفة الاشتراطات.
متى نحتاج إلى تعديل المواسير الرئيسية؟
قد يلزم تعديل الخط الرئيسي عندما تؤدي زيادة
الاستهلاك إلى انخفاض الضغط أو عندما يتبين من
الحسابات أن قطر الماسورة لا يسمح بمرور معدل
التدفق المطلوب.
ولمعرفة المزيد، اقرأ مقال
مواسير الغاز المركزي: الأنواع والمقاسات وكيفية الاختيار
.
أهم 7 عوامل يجب مراجعتها قبل توسعة شبكة الغاز
1. حساب استهلاك الأجهزة الجديدة
تبدأ الدراسة الفنية بحصر جميع الأجهزة التي تعمل
بالغاز وتحديد استهلاك كل جهاز وفق بيانات الشركة
المصنعة.
ثم تتم مراجعة إجمالي الأحمال الحالية والجديدة،
مع مراعاة ظروف التشغيل المتزامن التي يعتمدها
التصميم.
لا يصح الاعتماد على عدد الأجهزة وحده،
لأن فرنًا تجاريًا كبيرًا قد يحتاج إلى كمية غاز
تفوق استهلاك عدة مواقد منزلية.
2. مراجعة قدرة خزان الغاز المركزي
لا يكفي التحقق من كمية الغاز المخزنة داخل الخزان؛
بل يجب التأكد من قدرة منظومة التغذية على توفير
معدل التدفق المطلوب عند التشغيل.
في أنظمة غاز البترول المسال، قد تكون قدرة التبخر
من العوامل المهمة، خصوصًا في المشروعات ذات
الأحمال المرتفعة.
وقد تتطلب بعض التطبيقات مراجعة سعة الخزان
أو نظام التبخير أو أسلوب التغذية، بحسب نتائج
الدراسة الهندسية.

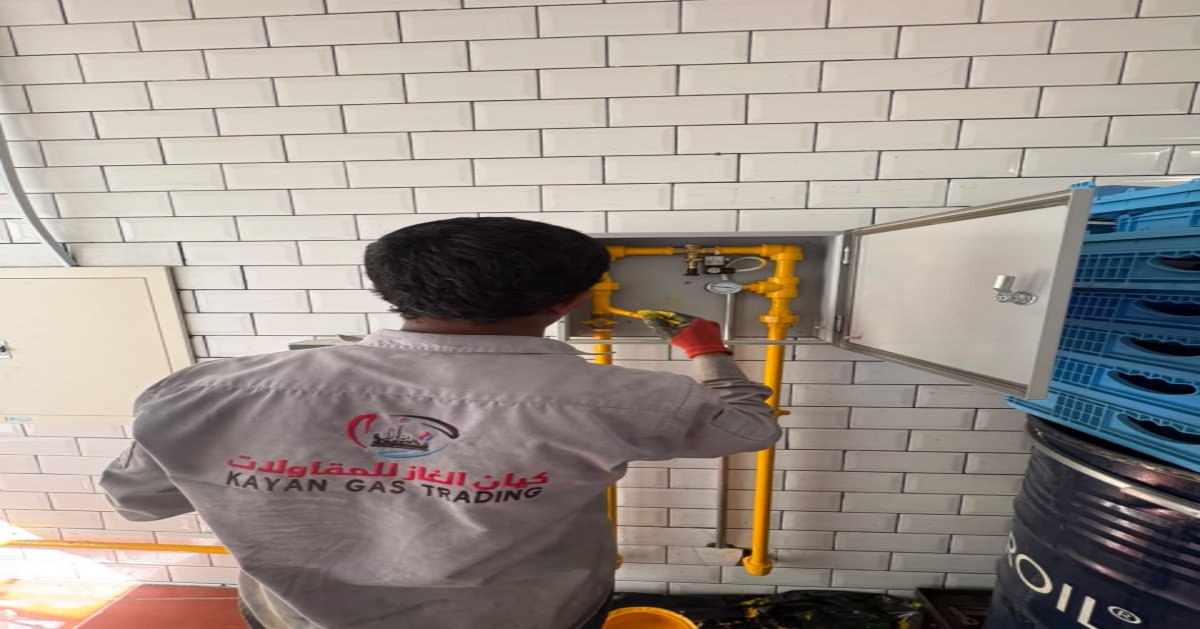

3. التأكد من قدرة منظمات ضغط الغاز
تعمل منظمات الضغط على توفير ضغط مناسب
للشبكة والأجهزة وفق التصميم.
عند زيادة عدد الأجهزة، يجب التأكد من قدرة
المنظم على تمرير التدفق الجديد مع المحافظة
على ضغط الخروج المطلوب.
ولا يجوز رفع إعدادات الضغط عشوائيًا
لمعالجة ضعف التغذية؛ لأن ذلك قد يعرض
الأجهزة والمكونات لمخاطر تشغيلية.
4. مراجعة أقطار المواسير
تعتمد قدرة المواسير على نقل الغاز على عدة
عوامل، منها:
- قطر الماسورة الداخلي.
- طول مسار التمديدات.
- نوع الغاز المستخدم.
- ضغط التشغيل.
- عدد الأكواع والوصلات.
- معدل التدفق المطلوب.
- مقدار انخفاض الضغط المسموح.
قد يؤدي اختيار قطر صغير إلى انخفاض الضغط
عند تشغيل عدة أجهزة في الوقت نفسه.
وفي المقابل، فإن اختيار قطر أكبر دون حاجة
قد يرفع تكلفة التنفيذ دون فائدة فعلية.
5. تحديد مواقع المحابس الجديدة
يجب مراجعة توزيع محابس العزل عند إضافة
أجهزة أو خطوط جديدة، بحيث يمكن عزل
الأجزاء المطلوبة وفق تصميم الشبكة.
كما ينبغي أن تكون المحابس المناسبة
في أماكن يسهل الوصول إليها عند الصيانة
أو حالات الطوارئ.
6. مراجعة أنظمة كشف تسرب الغاز
قد تتطلب إضافة أجهزة جديدة تعديل توزيع
كواشف الغاز أو إضافة حساسات أو مراجعة
نطاق تغطية نظام الإنذار والغلق.
يعتمد اختيار مواقع الحساسات على نوع الغاز
وطبيعة المكان والتهوية وتعليمات الشركة
المصنعة ومتطلبات التصميم.
7. التأكد من التهوية وسلامة موقع الأجهزة
لا تقتصر التوسعة على توفير الغاز فقط؛
إذ يجب التأكد من ملاءمة المكان لتركيب
الأجهزة الجديدة، وتوافر هواء الاحتراق
والتهوية وتصريف نواتج الاحتراق
عندما تتطلب طبيعة الجهاز ذلك.
مراحل تنفيذ توسعة شبكة الغاز المركزي
المرحلة الأولى: المعاينة الفنية
يقوم المختص بمعاينة الشبكة الحالية
ومراجعة موقع الخزان ومسارات المواسير
والمنظمات والمحابس ونقاط الاستخدام.
المرحلة الثانية: حساب الأحمال الجديدة
يتم تحديد معدل استهلاك الأجهزة المطلوب
إضافتها، ثم مراجعة قدرة الشبكة الحالية
على تغذية إجمالي الأحمال.
المرحلة الثالثة: إعداد مخطط التعديل
يتم تحديد مسارات التمديدات الجديدة،
وأقطار المواسير والمحابس والمكونات
المطلوبة، مع مراعاة سهولة الوصول
والفحص والصيانة.
المرحلة الرابعة: تنفيذ التمديدات
تُنفذ أعمال التعديل بواسطة فنيين
متخصصين باستخدام المواد والوصلات
المناسبة لنوع الغاز وضغط التشغيل،
ووفق التصميم والاشتراطات المعتمدة.
يجب عزل الأجزاء المتأثرة وتأمينها
قبل تنفيذ أي تعديل، ولا يجوز العمل
على شبكة تحتوي على الغاز دون اتباع
إجراءات السلامة المهنية المعتمدة.
المرحلة الخامسة: اختبار الشبكة
بعد الانتهاء من التمديدات الجديدة،
يجب إجراء الفحص واختبارات الإحكام
والضغط المطلوبة للجزء المعدل
والأجزاء المتأثرة وفق الكود والإجراءات
الفنية المعتمدة.
للتفاصيل، راجع مقال
اختبار ضغط شبكة الغاز المركزي قبل التشغيل
.
المرحلة السادسة: اختبار التشغيل
بعد نجاح الاختبارات واستكمال متطلبات
السلامة، يتحقق المختص من ضغط التشغيل
وأداء الأجهزة الجديدة والقديمة،
خصوصًا عند تشغيل الأحمال التي
يتطلب التصميم اختبارها معًا.
كما تتم مراجعة أنظمة الكشف والغلق
والتهوية بحسب طبيعة المشروع.
المرحلة السابعة: تسليم التعديلات وتوثيقها
يُفضل تحديث مخططات الشبكة وتسجيل
الأجهزة والخطوط المضافة ونتائج
الاختبارات والملاحظات التي تمت معالجتها.
ويمكن معرفة المستندات والفحوص المهمة
من مقال
استلام شبكة الغاز المركزي بعد التركيب
.
أخطاء شائعة عند إضافة نقطة غاز جديدة
- توصيل جهاز جديد دون حساب استهلاكه.
- الاعتماد على وجود ماسورة قريبة فقط.
- استخدام مواسير ووصلات غير مناسبة للغاز.
- زيادة ضغط المنظم دون دراسة فنية.
- إضافة تفرعات دون مراجعة قدرة الخط الرئيسي.
- إهمال التهوية ومتطلبات الأجهزة.
- عدم مراجعة توزيع كواشف التسرب.
- تشغيل التمديدات الجديدة دون الاختبارات المطلوبة.
- إخفاء المحابس أو الوصلات التي تتطلب الوصول للصيانة.
- عدم تحديث مخططات الشبكة بعد التعديل.

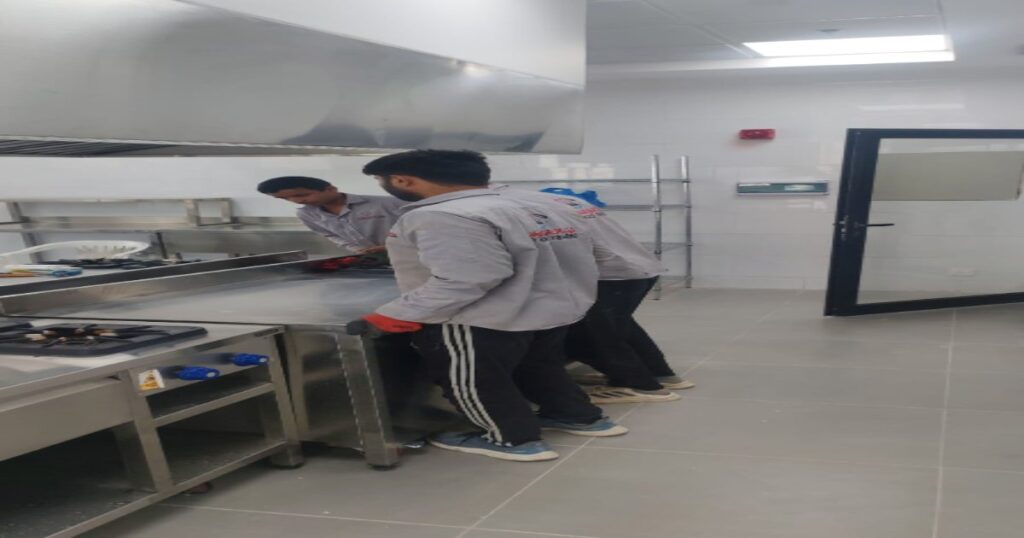

توسعة شبكة الغاز المركزي للمطاعم
تحتاج المطاعم إلى اهتمام خاص عند زيادة
معدات الطهي، لأن تشغيل الأفران والشوايات
والمواقد في الوقت نفسه قد يرفع إجمالي
الاستهلاك بصورة كبيرة.
ماذا يحدث عند إضافة فرن تجاري جديد؟
يجب مراجعة قدرة الفرن واستهلاكه وضغط
التغذية المحدد من الشركة المصنعة،
ثم التأكد من قدرة الخزان والمنظمات
والمواسير على توفير الاحتياج الجديد.
كما ينبغي مراجعة شفاطات المطبخ
وأنظمة السلامة والمتطلبات الخاصة
بالجهاز وموقع تركيبه.
للمزيد اقرأ
شبكة الغاز المركزي للمطاعم: التصميم والتركيب والصيانة
.
توسعة شبكة الغاز المركزي للفلل والمنازل
قد يحتاج صاحب الفيلا إلى إضافة مطبخ خارجي
أو نقل الموقد إلى موقع جديد أثناء أعمال
التجديد أو التشطيب.
في هذه الحالات، يجب دراسة المسار الجديد
ومراجعة قدرة الشبكة وتحديد أماكن المحابس
ونقاط الاستخدام بصورة مناسبة.
ومن الأفضل التخطيط لهذه التعديلات قبل
تنفيذ الأرضيات والديكورات النهائية
لتجنب أعمال التكسير غير الضرورية.
تعرف على أساسيات التخطيط في مقال
تمديدات الغاز المركزي للفلل: خطوات التصميم والتنفيذ
.
هل تؤثر توسعة الشبكة على استهلاك الغاز؟
إضافة جهاز جديد لا تعني بالضرورة
زيادة الاستهلاك بنفس المقدار طوال الوقت.
فالاستهلاك الفعلي يعتمد على قدرة الأجهزة
وعدد ساعات تشغيلها وطريقة الاستخدام.
لكن زيادة عدد الأجهزة أو ساعات التشغيل
قد ترفع إجمالي استهلاك الغاز، ولذلك
يُفضل تقدير الاستهلاك المتوقع قبل التوسعة.
هل التوسعة أفضل أم إنشاء شبكة جديدة؟
يعتمد القرار على حالة الشبكة القائمة
وقدرتها على استيعاب الأحمال الجديدة.
إذا كانت التمديدات الحالية بحالة جيدة
ومناسبة من الناحية الفنية، فقد تكون
التوسعة الجزئية حلًا عمليًا.
أما إذا كانت الشبكة تعاني من تآكل
واسع أو قصور كبير في الأقطار
أو مشكلات متكررة، فقد يتطلب
الأمر استبدال أجزاء رئيسية منها.
اقرأ أيضًا:
متى يجب تغيير مواسير الغاز المركزي؟
.
الالتزام بالكود السعودي لغاز الوقود
يجب تنفيذ أعمال تمديد وتعديل شبكات
الغاز وفق كود البناء السعودي
والاشتراطات المعمول بها للمشروع.
ويُعد الكود السعودي لغاز الوقود
SBC 1201
من المراجع الأساسية لمتطلبات السلامة
وتمديدات الغاز ومكوناتها واختبارها،
مع ضرورة الرجوع إلى الإصدار
والمتطلبات المطبقة على المشروع.
للاطلاع على المرجع الرسمي:
الكود السعودي لغاز الوقود SBC 1201
.
كيف تساعدك كيان الغاز في توسعة الشبكة؟
تقدم كيان الغاز للمقاولات
خدمات دراسة وتنفيذ وفحص وصيانة
شبكات الغاز المركزي للمشروعات
السكنية والتجارية والصناعية.
ومن الخدمات المتعلقة بتعديل الشبكات:
- معاينة شبكة الغاز الحالية.
- مراجعة استهلاك الأجهزة والأحمال.
- دراسة إضافة نقاط وتمديدات جديدة.
- مراجعة قدرة الخزان والمنظمات.
- تنفيذ تعديلات المواسير والمحابس.
- فحص أنظمة السلامة وكواشف التسرب.
- اختبار الشبكة بعد التعديل.
- تنفيذ أعمال الصيانة اللازمة.
تتوفر خدماتنا في
جدة والرياض والدمام
للفلل والمطاعم والفنادق
والمنشآت السكنية والتجارية.
الأسئلة الشائعة عن توسعة شبكة الغاز المركزي
هل يمكن إضافة موقد جديد إلى شبكة الغاز القديمة؟
نعم، إذا أثبتت الدراسة الفنية أن
الشبكة ومكوناتها تتحمل الحمل الجديد
وتم استكمال التعديلات والاختبارات المطلوبة.
هل يجب تغيير منظم الضغط عند إضافة أجهزة؟
ليس بالضرورة. يعتمد ذلك على قدرة
المنظم الحالي ومعدل التدفق المطلوب
وضغط التشغيل ومواصفات الأجهزة.
هل تكفي ماسورة نصف بوصة لتغذية فرن جديد؟
لا يمكن تحديد ذلك من القطر وحده.
يجب معرفة استهلاك الفرن وطول المسار
وضغط التشغيل والانخفاض المسموح في الضغط.
هل يجب اختبار الشبكة بعد إضافة نقطة غاز؟
نعم، يجب فحص واختبار الأجزاء الجديدة
والمتأثرة وفق المتطلبات الفنية المعتمدة
قبل إعادة التشغيل.
هل يمكن تعديل الشبكة أثناء عمل المطعم؟
يتوقف ذلك على إمكانية عزل وتأمين نطاق العمل
وطبيعة التعديل وخطة السلامة. وقد يلزم إيقاف
أجزاء من المنظومة أو إيقاف تشغيل المطعم بالكامل
أثناء الأعمال. ويحدد ذلك المختص بعد المعاينة.
هل توسعة شبكة الغاز تحتاج إلى تصريح؟
قد تتطلب بعض الأعمال موافقات أو تحديثات
للمخططات بحسب نوع المنشأة ونطاق التعديل
ومتطلبات الجهة المختصة. لذلك يجب التحقق
من الاشتراطات قبل بدء التنفيذ.
الخلاصة
تُعد توسعة شبكة الغاز المركزي حلًا مناسبًا
عندما يحتاج المبنى إلى أجهزة إضافية،
ولكن نجاحها يعتمد على الدراسة الفنية
وليس مجرد توصيل ماسورة جديدة.
يجب مراجعة استهلاك الأجهزة وقدرة الخزان
والمنظمات وأقطار المواسير وأنظمة السلامة،
ثم تنفيذ الاختبارات اللازمة قبل التشغيل.
والاستعانة بجهة متخصصة تساعد على اختيار
الحل المناسب، سواء كان إضافة خط فرعي،
أو تعديل أجزاء من الشبكة، أو تنفيذ
شبكة جديدة عند الضرورة.
