تُعد شبكة الغاز المركزي للمطاعم من الأنظمة المهمة لتشغيل الأفران والشوايات والقلايات وأجهزة الطهي المختلفة بكفاءة وانتظام. ومع كثافة الاستخدام وتعدد الأجهزة داخل المطابخ التجارية، تحتاج الشبكة إلى دراسة فنية دقيقة تحدد الاستهلاك والضغط المناسب وأقطار المواسير وموقع الخزان وأنظمة الأمان المطلوبة.
ولا يقتصر تنفيذ الشبكة على تركيب خزان وتمديد مجموعة من المواسير؛ بل يبدأ بمعاينة الموقع ومراجعة الأجهزة، ثم إعداد التصميم واختيار المكونات المناسبة، وينتهي بالاختبار والتشغيل ووضع برنامج للصيانة الدورية.
ما هي شبكة الغاز المركزي للمطاعم؟
هي منظومة متكاملة تنقل غاز البترول المسال من خزان مركزي إلى أجهزة الطهي داخل المطعم أو المطبخ التجاري. وتضم المنظومة عادةً خزان الغاز، ومنظمات الضغط، والمواسير، والمحابس، والعدادات، ونقاط التوصيل، ونظام كشف التسرب والإنذار.
تُصمم الشبكة بناءً على عدد الأجهزة وقدراتها ومعدل تشغيلها والمسافة بين الخزان والمطبخ. وقد تختلف شبكة مطعم صغير عن شبكة فندق أو مطبخ مركزي يخدم مئات الوجبات يوميًا.
لماذا تحتاج المطاعم إلى شبكة غاز مركزية؟
يمكن أن توفر الشبكة المركزية مصدرًا منظمًا للغاز يخدم عدة أجهزة من نقطة تخزين واحدة، مع إمكانية مراقبة الاستهلاك والتحكم في الضغط وعزل أجزاء الشبكة عند الحاجة.
ومن أهم المزايا التشغيلية:
- تغذية عدة أجهزة طهي من مصدر مركزي.
- تقليل الحاجة إلى وجود أسطوانات متعددة داخل مناطق التشغيل.
- تنظيم ضغط الغاز حسب متطلبات الأجهزة.
- إمكانية تركيب محابس منفصلة لعزل الأجهزة أو أقسام المطبخ.
- تسهيل متابعة مستوى الغاز والاستهلاك.
- إضافة أنظمة للكشف عن التسرب والإنذار والإغلاق.
- إمكانية توسيع الشبكة بعد دراسة الأحمال الجديدة.
كيف يبدأ تصميم شبكة غاز المطعم؟
1. معاينة الموقع
تبدأ العملية بمعاينة مساحة المطعم والمطبخ والمداخل والمخارج ومناطق الحركة. كما تُدرس الأماكن المتاحة للخزان، ومسار سيارة التعبئة، ومسارات المواسير، ومواقع أجهزة الطهي والتهوية.
وتساعد المعاينة على اكتشاف أي ظروف قد تؤثر في التصميم، مثل صعوبة الوصول، أو وجود أعمال كهربائية، أو مناطق منخفضة، أو مصادر حرارة، أو عوائق تمنع تنفيذ مسار مناسب للمواسير.
2. حصر أجهزة الطهي
يجب إعداد قائمة بجميع الأجهزة التي ستعمل بالغاز، مثل:
- الأفران.
- الشوايات.
- القلايات.
- المواقد وخطوط الطهي.
- أفران البيتزا.
- سخانات المياه.
- الغلايات وأجهزة البخار التي تعمل بالغاز.
- أي أجهزة إضافية مخطط لتركيبها مستقبلًا.
تُراجع بيانات كل جهاز لمعرفة معدل استهلاكه وضغط التشغيل ونوع التوصيل المطلوب. ولا ينبغي الاعتماد على حجم الجهاز الخارجي أو عدد الشعلات فقط.
3. حساب الحمل الإجمالي
يُحسب الحمل الإجمالي بناءً على القدرة الحرارية للأجهزة ومعدلات تشغيلها. وقد تُعرض القدرة بالوحدة الحرارية البريطانية في الساعة BTU/ساعة أو بالكيلوواط.
ولا تمثل وحدة BTU/ساعة ضغطًا بوحدة البار؛ فهي تقيس القدرة الحرارية أو معدل الاستهلاك، بينما يقيس البار ضغط الغاز. ولذلك يجب تحديد كل قيمة بصورة مستقلة داخل التصميم.
4. تحديد ضغط التشغيل
تحتاج أجهزة المطابخ إلى ضغط تشغيل تحدده الشركة المصنعة. ويجب تصميم مراحل تنظيم الضغط بحيث يصل الغاز إلى الأجهزة بالمستوى المطلوب رغم تغير الاستهلاك أثناء ساعات الذروة.
يمكن معرفة الفرق بين وحدات ومستويات الضغط في مقال مستويات ضغط الغاز في الشبكات المركزية.
كيف يتم اختيار سعة خزان الغاز للمطعم؟
لا تُحدد سعة الخزان بناءً على مساحة المطعم وحدها. وتشمل العوامل المؤثرة:
- إجمالي استهلاك أجهزة الغاز.
- عدد ساعات التشغيل اليومية.
- أيام العمل خلال الأسبوع.
- معدل التشغيل في أوقات الذروة.
- الفترة المطلوبة بين كل عملية تعبئة وأخرى.
- المساحة المتاحة وموقع التركيب.
- إمكانية وصول سيارة التعبئة.
- إمكانية إضافة أجهزة جديدة مستقبلًا.
ويجب أيضًا التأكد من قدرة الخزان على توفير معدل التبخر اللازم عند ارتفاع الاستهلاك؛ فوجود كمية من الغاز داخل الخزان لا يعني دائمًا أن الخزان يستطيع تغذية حمل كبير في جميع الظروف.
أين يُركب خزان الغاز الخاص بالمطعم؟
يُحدد موقع الخزان بعد دراسة الموقع والمسافات ومتطلبات الوصول والحماية والتهوية. ويجب أن يسمح المكان بتنفيذ التعبئة والفحص والصيانة دون إعاقة، مع حماية الخزان من الاصطدام أو العبث أو مصادر الضرر المحتملة.
قد يكون الخزان ظاهرًا فوق سطح الأرض أو مدفونًا حسب ظروف المشروع والتصميم المعتمد. ولا يجوز دفن خزان غير مخصص للتركيب الأرضي.
كما يجب عدم اختيار مكان الخزان بناءً على الشكل المعماري فقط؛ لأن الموقع يؤثر في مسارات المواسير وسهولة التعبئة والصيانة وإجراءات السلامة.
كيف تُحدد مقاسات مواسير غاز المطعم؟
تُحدد أقطار المواسير من خلال حسابات هندسية تراعي الحمل وطول المسار والضغط المتاح وعدد الوصلات وفقد الضغط المسموح. وقد يؤدي استخدام قطر صغير إلى عدم وصول الكمية المطلوبة إلى الأجهزة، خصوصًا عند تشغيل عدة أجهزة في الوقت نفسه.
أما استخدام قطر أكبر دون حاجة فلا يعالج أخطاء التصميم الأخرى، وقد يزيد التكلفة والمساحة المطلوبة للتركيب. لذلك يجب تحديد المقاسات لكل جزء من الشبكة بناءً على الحسابات وليس التخمين.
يمكن الاطلاع على شرح أوسع في مقال مواسير الغاز المركزي: الأنواع والمقاسات وكيفية اختيارها.
ما أهمية منظمات الضغط في المطابخ التجارية؟
تعمل منظمات الضغط على تخفيض ضغط الغاز وتنظيمه قبل وصوله إلى الأجهزة. وقد تستخدم الشبكة أكثر من مرحلة لتنظيم الضغط حسب موقع الخزان وطول التمديدات والحمل المطلوب.
يجب اختيار المنظم بناءً على:
- نوع الغاز المستخدم.
- ضغط الدخول المتوقع.
- ضغط الخروج المطلوب.
- سعة التدفق اللازمة.
- طبيعة الاستخدام داخل المطعم.
- تعليمات الشركة المصنعة.
لا يجوز تعديل إعدادات المنظم بطريقة عشوائية لمعالجة ضعف اللهب؛ فقد يكون سبب المشكلة قطر المواسير أو الحمل أو انسداد أحد المكونات أو وجود خلل في الجهاز.
ما أنظمة الأمان المطلوبة لشبكة غاز المطعم؟
محابس العزل
تتيح محابس العزل إيقاف تدفق الغاز عن الشبكة أو عن جهاز محدد عند الصيانة أو الطوارئ. ويجب أن تكون واضحة وسهلة الوصول وغير مخفية خلف معدات يصعب تحريكها.

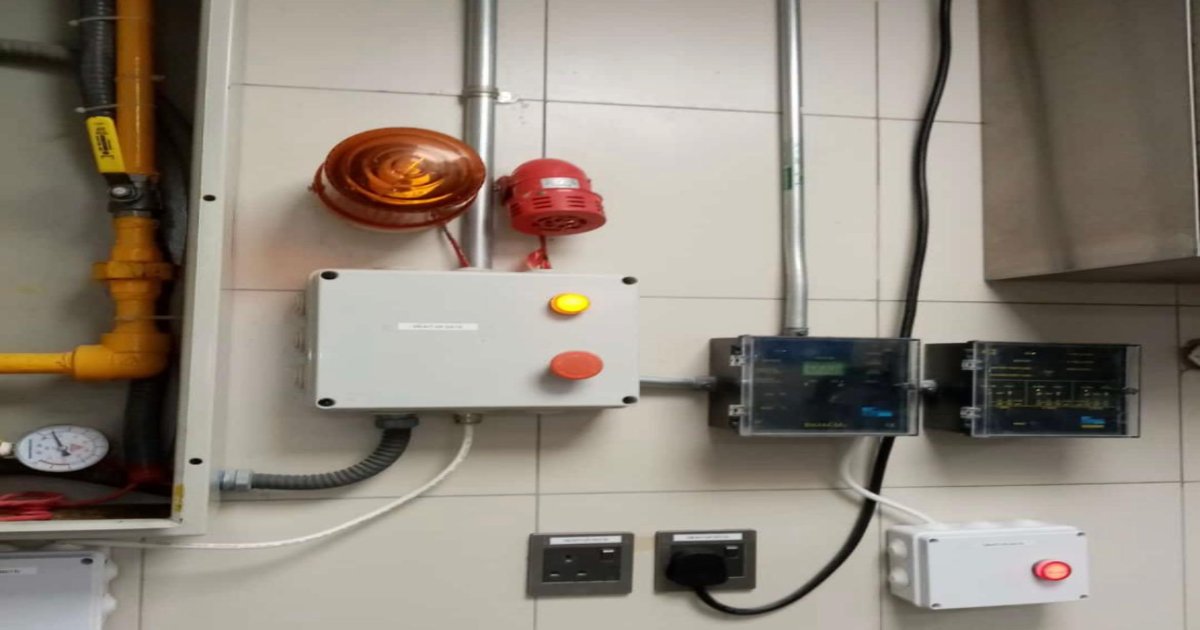

نظام كشف تسرب الغاز
يتكون نظام الكشف عادةً من حساسات ولوحة تحكم وإنذار صوتي أو ضوئي، وقد يرتبط بصمام كهربائي لإغلاق الغاز حسب التصميم.
يمكن معرفة طريقة عمله ومكوناته من مقال نظام كشف تسرب الغاز المركزي.
صمام الإغلاق الكهربائي
قد يتلقى الصمام إشارة من لوحة كشف الغاز أو من نظام تحكم آخر لإيقاف التدفق. ويجب اختيار الصمام بما يتناسب مع قطر الخط وضغط التشغيل وتصميم النظام.
أجهزة مراقبة الضغط
تستخدم العدادات وأجهزة القياس لمتابعة ضغط الغاز في النقاط المهمة من الشبكة. ويجب أن يكون مدى القياس مناسبًا للضغط المتوقع حتى تكون القراءة واضحة ومفيدة.
مراقبة اللهب داخل الأجهزة
قد تحتوي أجهزة الطهي على وسائل أمان توقف الغاز عند انطفاء اللهب. ويجب التأكد من سلامة هذه المكونات أثناء صيانة الأجهزة وفق تعليمات الشركة المصنعة.
ما علاقة التهوية بشبكة غاز المطعم؟
تنتج عمليات الطهي حرارة وأبخرة ونواتج احتراق، ولذلك تحتاج المطابخ التجارية إلى نظام تهوية وسحب مناسب لطبيعة الأجهزة والأحمال.
لا يجوز إغلاق فتحات الهواء أو تعطيل مراوح السحب. كما يجب تنسيق تصميم الغاز والتهوية وأنظمة الأمان، لأن تشغيل أجهزة الغاز في مكان غير جيد التهوية قد يؤثر في الاحتراق وجودة الهواء داخل المطبخ.
ويجب تنظيف وصيانة نظام الشفط والمرشحات ومراجعة أدائه بصورة منتظمة وفق متطلبات المنشأة وتعليمات المصنع.
هل كاشف الغاز هو نفسه كاشف أول أكسيد الكربون؟
لا، كاشف الغاز القابل للاشتعال وكاشف أول أكسيد الكربون جهازان مختلفان.
يرصد كاشف الغاز وجود الغاز في الهواء وفق نوع الحساس، بينما يرصد كاشف أول أكسيد الكربون الغاز الناتج عن الاحتراق غير الكامل. وقد يحتاج المطبخ إلى أكثر من نوع من أجهزة الكشف حسب تقييم المخاطر والتصميم.
خطوات تركيب شبكة الغاز للمطعم
الخطوة الأولى: دراسة الموقع والأجهزة
تُراجع المخططات ومواقع الأجهزة وبيانات الاستهلاك والتهوية وموقع الخزان المقترح.
الخطوة الثانية: إعداد التصميم والحسابات
يُحدد الحمل وأقطار المواسير ومراحل الضغط ومواقع المنظمات والمحابس وأنظمة الكشف والإغلاق.
الخطوة الثالثة: اعتماد المواد والمكونات
تُختار المواسير والوصلات والمنظمات والمحابس والأجهزة المناسبة لخدمة الغاز ولضغوط التشغيل المحددة.
الخطوة الرابعة: تنفيذ التمديدات
تُنفذ المواسير والدعامات ونقاط العبور والتوصيلات وفق المخططات ومتطلبات المشروع، مع حماية الشبكة من الصدمات والتآكل والعوامل المحيطة.
الخطوة الخامسة: الاختبار
تُختبر الشبكة باستخدام الإجراء والضغط المناسبين بواسطة مختصين. ويجب عزل المكونات التي لا تتحمل ضغط الاختبار، وعدم استخدام اللهب للكشف عن التسرب.
الخطوة السادسة: التشغيل والتسليم
بعد نجاح الاختبارات تُضبط المنظمات وتُراجع الأجهزة وأنظمة الإنذار والإغلاق، ثم تُوثق النتائج وتُسلّم تعليمات التشغيل والطوارئ والصيانة.
أخطاء شائعة عند تنفيذ غاز المطاعم
- اختيار سعة الخزان بناءً على السعر فقط.
- عدم حساب استهلاك جميع الأجهزة.
- استخدام مقاسات مواسير غير مناسبة للحمل.
- تجاهل فقد الضغط الناتج عن طول المسار والوصلات.
- تركيب منظم لا يتحمل معدل التدفق المطلوب.
- وضع محابس العزل في أماكن يصعب الوصول إليها.
- عدم التنسيق بين شبكة الغاز ونظام التهوية.
- تركيب حساس غير مناسب لنوع الغاز.
- تشغيل الشبكة دون إجراء الاختبارات المطلوبة.
- إضافة أجهزة جديدة دون مراجعة قدرة الشبكة.
- إهمال تدريب العاملين على إجراءات الطوارئ.
كيف تتم صيانة شبكة غاز المطعم؟
تحتاج مطابخ المطاعم إلى برنامج صيانة منتظم بسبب كثافة التشغيل وتعرض المعدات للحرارة والدهون والتنظيف المستمر.
وتشمل أعمال المتابعة عادةً:
- معاينة المواسير والوصلات والدعامات.
- فحص المحابس والمنظمات والعدادات.
- اختبار حساسات الغاز وأجهزة الإنذار.
- فحص صمام الإغلاق الكهربائي.
- مراجعة خراطيم وتوصيلات الأجهزة إن وجدت.
- التأكد من سلامة اللهب ومكونات الأمان في الأجهزة.
- مراجعة نظام التهوية والشفط.
- تسجيل الملاحظات والإصلاحات المنفذة.
للمزيد، راجع مقال صيانة شبكة الغاز المركزي وأهم علامات الحاجة إلى الفحص.
علامات تستدعي فحص شبكة الغاز فورًا
- وجود رائحة غاز داخل المطعم أو بالقرب من المعدات.
- صدور إنذار من نظام كشف التسرب.
- ضعف اللهب في عدة أجهزة في الوقت نفسه.
- تغير لون اللهب أو ظهور احتراق غير منتظم.
- عدم ثبات ضغط الغاز أثناء التشغيل.
- توقف الأجهزة بصورة متكررة.
- سماع صوت غير طبيعي بالقرب من وصلة أو محبس.
- ظهور تلف أو تآكل على المواسير والمكونات.
- زيادة الاستهلاك دون تغير واضح في التشغيل.
تنبيه: عند الاشتباه في وجود تسرب، تجنب استخدام اللهب أو تشغيل وإطفاء المفاتيح الكهربائية، وأبعد الأشخاص عن منطقة الخطر واتبع خطة الطوارئ المعتمدة. ولا تُعد تشغيل الشبكة قبل فحصها ومعالجة السبب بواسطة جهة مختصة.
هل يمكن إضافة أجهزة جديدة إلى الشبكة الحالية؟
يمكن إضافة أجهزة بعد دراسة قدرة الشبكة والخزان والمنظمات والمواسير على تغذية الحمل الجديد. ولا يكفي وجود نقطة غاز قريبة؛ فقد تؤدي الإضافة غير المدروسة إلى انخفاض الضغط أو ضعف التشغيل عند استخدام عدة أجهزة معًا.
قبل الإضافة يجب مراجعة:
- قدرة الجهاز الجديد واستهلاكه.
- إجمالي الحمل بعد التوسعة.
- قدرة الخزان على تلبية معدل الطلب.
- سعة المنظمات.
- أقطار المواسير وفقد الضغط.
- قدرة التهوية ونظام الشفط.
- توزيع حساسات الغاز وأنظمة الأمان.
شبكات الغاز للمطاعم في جدة والرياض والدمام
تختلف احتياجات المطاعم حسب مساحة الموقع وعدد الأجهزة وساعات التشغيل وطبيعة النشاط. فمتطلبات مطعم صغير تختلف عن مطبخ فندق أو مطبخ مركزي أو منشأة غذائية تعمل على مدار الساعة.
تقدم كيان الغاز للمقاولات خدمات دراسة وتصميم وتنفيذ واختبار وصيانة شبكات الغاز المركزي للمطاعم والمقاهي والفنادق والمطابخ التجارية في جدة والرياض والدمام.
كيف تساعدك كيان الغاز في تنفيذ مشروعك؟
تبدأ الخدمة بمعاينة الموقع وحصر الأجهزة ومراجعة احتياجات التشغيل، ثم تحديد الخزان والمنظمات والمواسير والمحابس وأنظمة الأمان المناسبة.
وتشمل خدماتنا:
- دراسة ومعاينة الموقع.
- حساب أحمال واستهلاك الأجهزة.
- تصميم مسارات شبكة الغاز.
- اختيار سعة الخزان والمنظمات.
- تنفيذ المواسير ونقاط الأجهزة.
- تركيب أنظمة كشف التسرب والإنذار.
- اختبار الشبكة وتشغيلها.
- الفحص والصيانة الدورية.
أسئلة شائعة
كيف يتم تحديد حجم خزان الغاز للمطعم؟
يُحدد بناءً على استهلاك الأجهزة وساعات التشغيل ومعدل الطلب وفترة التعبئة المطلوبة وظروف الموقع، وليس مساحة المطعم فقط.
هل يمكن تشغيل جميع أجهزة المطعم على شبكة واحدة؟
يمكن ذلك إذا كانت الشبكة والخزان والمنظمات والمواسير مصممة لتحمل إجمالي الحمل وتوفير ضغط التشغيل المطلوب لكل جهاز.
هل يحتاج المطعم إلى نظام كشف تسرب الغاز؟
يُحدد ذلك وفق تصميم المشروع وطبيعة الموقع والاشتراطات المطبقة، ويُعد نظام الكشف من أهم وسائل التنبيه والأمان في المطابخ التجارية.
هل يمكن زيادة ضغط المنظم عند ضعف اللهب؟
لا ينبغي تعديل الضغط عشوائيًا. يجب أولًا فحص الأجهزة والحمل والمواسير والمنظم وتحديد سبب ضعف التشغيل.
هل تحتاج شبكة الغاز إلى صيانة دورية؟
نعم، تحتاج الشبكة والمنظمات والمحابس وأجهزة الكشف والإنذار إلى فحص وصيانة وفق حالة النظام وتعليمات الشركات المصنعة ومتطلبات المشروع.
هل يمكن إضافة فرن جديد دون تعديل الشبكة؟
يجب مراجعة الحمل الجديد وقدرة الخزان والمنظمات والمواسير ونظام التهوية قبل توصيل الجهاز.
الخلاصة
يتطلب تنفيذ شبكة الغاز المركزي للمطاعم دراسة متكاملة تبدأ بحصر أجهزة الطهي وحساب الاستهلاك، ثم اختيار الخزان والمنظمات وأقطار المواسير وأنظمة الأمان المناسبة.
وتعتمد كفاءة الشبكة على جودة التصميم والتنفيذ والاختبار، بالإضافة إلى التهوية المناسبة والفحص والصيانة الدورية. لذلك يجب عدم تنفيذ تعديلات أو إضافة أجهزة جديدة دون دراسة فنية.
