يؤدي فلتر الغاز المركزي دورًا مهمًا في حماية بعض مكونات الشبكة من الأتربة والقشور والشوائب الصلبة التي قد تنتقل مع تدفق الغاز أو تتكون داخل المواسير. وقد يؤدي تراكم هذه الشوائب إلى انخفاض التدفق أو تذبذب الضغط أو التأثير في أداء المنظمات والصمامات والأجهزة الحساسة.
لكن وجود فلتر في الشبكة لا يعني أنه مناسب لأي نظام أو أنه يُركب في أي مكان. يعتمد نوع الفلتر وموقعه ودرجة ترشيحه وسعته على تصميم الشبكة، ونوع الغاز، وضغط التشغيل، ومعدل التدفق والمكونات التي يحتاج إلى حمايتها.
في هذا الدليل نتعرف على وظيفة فلتر الغاز، وعلامات احتمال انسداده، والفرق بينه وبين منظم الضغط، وأهمية صيانته بواسطة فني متخصص.
ما هو فلتر الغاز المركزي؟
فلتر الغاز، أو مرشح الغاز، هو مكون يُركب في موضع محدد من الشبكة لحجز الشوائب الصلبة قبل وصولها إلى منظم الضغط أو صمام التحكم أو أي جهاز يحتاج إلى غاز نظيف نسبيًا ليعمل بصورة صحيحة.
يمر الغاز عبر عنصر ترشيح داخلي يسمح باستمرار التدفق، بينما يحتجز قدرًا من الأتربة والقشور والمواد الصلبة وفق درجة الترشيح وتصميم الفلتر.
لا ينقّي الفلتر الغاز كيميائيًا، ولا يعالج التسرب، ولا يضبط الضغط، ولا يُعد بديلًا عن الصيانة أو اختبار الشبكة.
ما وظيفة فلتر الغاز؟
تتمثل وظيفته الأساسية في تقليل وصول الملوثات الصلبة إلى المكونات الموجودة بعده. وقد يساعد ذلك على:
- حماية بعض منظمات الضغط من الشوائب.
- تقليل وصول الأتربة إلى صمامات التحكم.
- حماية فتحات ومسارات صغيرة داخل بعض الأجهزة.
- المساعدة في استقرار أداء المكونات الحساسة.
- تسهيل جمع وفحص بعض الرواسب في نقطة محددة.
- تقليل الأعطال الناتجة عن تراكم الشوائب عند تطبيقه بالشكل الصحيح.
توضح شركة Emerson أن بعض فلاتر Fisher مصممة لتنظيف غاز التغذية أو الهواء قبل دخوله إلى أجزاء التحكم في المنظمات والأجهزة التي تحتاج إلى وسيط نظيف للعمل بطريقة صحيحة.
هل تحتوي كل شبكة غاز على فلتر؟
ليس بالضرورة. تختلف مكونات شبكة الغاز حسب حجم المنشأة، ونوع مصدر الغاز، والضغط، والمعدات، وتصميم محطة التنظيم ومتطلبات الشركات المصنعة.
قد يكون الفلتر جزءًا مستقلًا في محطة تخفيض الضغط، وقد يكون مدمجًا في تجميعة أخرى، وقد لا يحتاج النظام إلى النوع نفسه المستخدم في مشروع مختلف.
لذلك لا ينبغي إضافة فلتر إلى الشبكة اعتمادًا على الشكل أو مقاس الوصلة فقط؛ لأن الاختيار الخاطئ قد يسبب فقدًا في الضغط أو يحد من التدفق المطلوب.

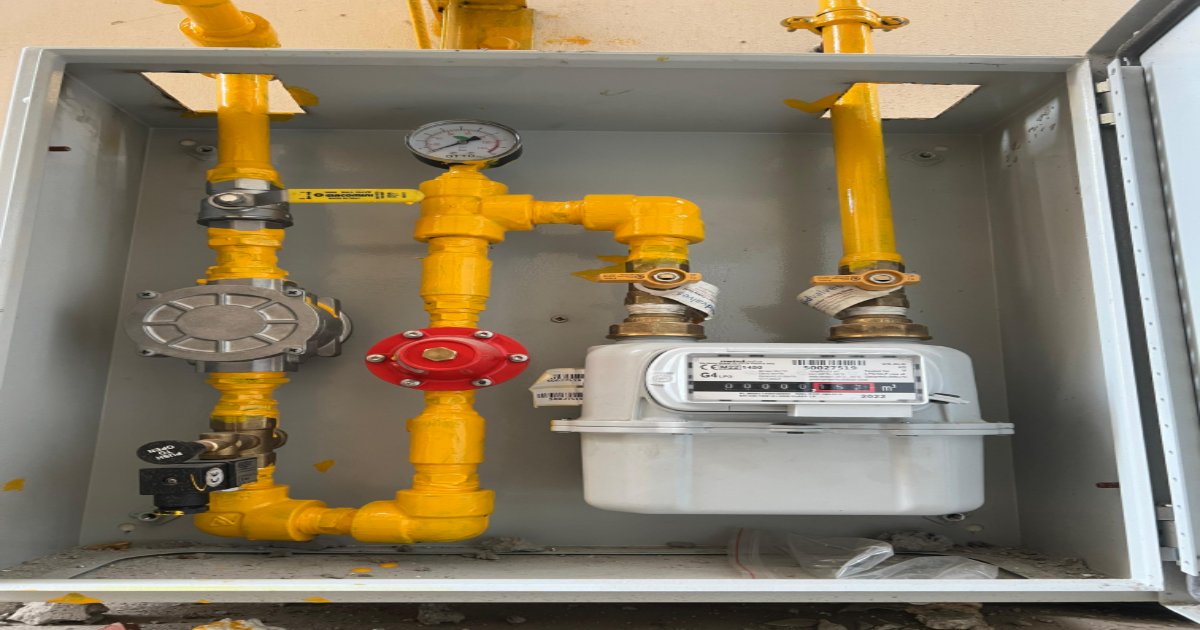

أين يُركب فلتر الغاز المركزي؟
يُحدد الموقع وفق تصميم النظام ووظيفة الفلتر. وقد يُركب قبل أحد منظمات الضغط أو قبل جهاز تحكم حساس لحمايته من الشوائب الصلبة.
عند تحديد موضعه، يجب مراعاة:
- اتجاه تدفق الغاز الموضح على جسم الفلتر.
- ضغط التشغيل المسموح به.
- معدل التدفق المطلوب للشبكة.
- سهولة الوصول للفحص والصيانة.
- المساحة اللازمة لفك عنصر الترشيح عند الصيانة.
- حماية الفلتر من الصدمات والمياه والعوامل المحيطة.
- إمكانية عزل الجزء بطريقة آمنة بواسطة المختصين.
- تعليمات الشركة المصنعة والمخطط المعتمد.
لا يجوز تغيير موضع الفلتر أو اتجاهه أو تركيب محابس إضافية حوله دون مراجعة تصميم الشبكة.
ما الفرق بين فلتر الغاز ومنظم الضغط؟
يختلف المكونان من حيث الوظيفة:
- فلتر الغاز: يحجز قدرًا من الشوائب الصلبة الموجودة في مسار الغاز.
- منظم الضغط: يخفض ضغط الدخول إلى ضغط خروج مناسب ويحافظ عليه ضمن نطاق تشغيله.
قد يُركب الفلتر قبل المنظم لحمايته حسب تصميم المحطة، لكن الفلتر لا يستطيع خفض الضغط، كما أن المنظم ليس مخصصًا للعمل بدل عنصر الترشيح.
ولمعرفة وظيفة المنظم وأسباب أعطاله، اقرأ مقال منظم ضغط الغاز المركزي وطريقة عمله.
ما الفرق بين فلتر الغاز وصمام الأمان؟
فلتر الغاز مخصص لحجز الشوائب، بينما صمام الأمان أو أجهزة الغلق المرتبطة بالضغط تؤدي وظائف حماية مختلفة تمامًا.
فعلى سبيل المثال، تساعد أجهزة OPSO وUPSO على إيقاف التدفق عند تجاوز ضغط الخروج حدودًا معينة حسب إعداد الجهاز وتصميمه. أما الفلتر فلا يراقب الضغط ولا يغلق الشبكة عند حدوث ارتفاع أو انخفاض غير طبيعي.
يمكنك معرفة التفاصيل من مقال نظام الغلق OPSO وUPSO في منظم الغاز.
ما أنواع الشوائب التي قد يحتجزها الفلتر؟
يعتمد ذلك على درجة الترشيح وتصميم العنصر، وقد تشمل الشوائب المحتملة:
- الأتربة والجسيمات الصلبة.
- قشور الصدأ الناتجة عن تآكل أجزاء معدنية.
- بقايا داخلية من أعمال التركيب إذا لم تُنظف الشبكة بالشكل المناسب.
- جسيمات ناتجة عن تلف أحد المكونات.
- رواسب تصل إلى الخط حسب حالة المصدر والنظام.
وجود كمية غير طبيعية أو متكررة من الرواسب قد يشير إلى مشكلة في الشبكة أو التآكل أو إجراءات التنفيذ، وليس إلى حاجة الفلتر للتنظيف فقط.
هل يزيل فلتر الغاز السوائل والرطوبة؟
ليست جميع فلاتر الغاز مصممة لإزالة السوائل. بعض الطرز تحتوي على حجرة لتجميع قدر من الرطوبة أو المخلفات، بينما تقتصر طرز أخرى على حجز الجسيمات الصلبة.
إذا كان النظام يعاني من وجود سوائل أو تكثف أو زيوت، فيجب تحديد السبب واختيار معدات الفصل أو المعالجة المناسبة. ولا يجوز افتراض أن أي فلتر عادي سيعالج المشكلة.
علامات احتمال انسداد فلتر الغاز
قد تتشابه علامات انسداد الفلتر مع أعطال أخرى؛ لذلك لا يمكن تأكيد السبب من الأعراض وحدها. ومن العلامات التي تستوجب الفحص:
- انخفاض ضغط الغاز أثناء تشغيل الأجهزة.
- ضعف التدفق عند زيادة الحمل.
- تذبذب أداء أجهزة الغاز.
- وجود فرق غير طبيعي بين ضغط الدخول والخروج عبر الفلتر.
- عمل الشبكة بصورة طبيعية عند حمل منخفض ثم ضعفها وقت الذروة.
- تكرار توقف بعض الأجهزة أو ظهور إنذارات ضغط.
- انخفاض الأداء بعد أعمال تركيب أو تعديل بالشبكة.
- وجود شوائب كثيرة عند إجراء الفحص المهني.
قد تنتج هذه العلامات أيضًا عن عدم كفاية سعة المنظم، أو انخفاض مستوى الخزان، أو ضعف التبخر، أو محبس غير مفتوح بالكامل، أو خط غير مناسب للحمل.
كيف يؤثر الفلتر المسدود في ضغط الغاز؟
كلما زادت مقاومة مرور الغاز عبر عنصر الترشيح، قد يزداد فقد الضغط عبر الفلتر، ويظهر ذلك بصورة أوضح عند ارتفاع الاستهلاك وتشغيل عدة أجهزة معًا.
قد تبدو قراءة الضغط طبيعية دون حمل، ثم تنخفض عند تشغيل معدات المطبخ أو الغلايات. ولذلك يجب تنفيذ القياسات أثناء ظروف تشغيل مناسبة، وليس الاعتماد على قراءة ساكنة واحدة.
للتعرف على الفرق بين القراءات، اقرأ دليل قراءة مقياس ضغط الغاز وأسباب تغير القراءة.
هل يؤدي الفلتر الكبير إلى أداء أفضل؟
ليس دائمًا. اختيار الفلتر لا يعتمد على الحجم الخارجي أو قطر الوصلة وحدهما، بل على عدة بيانات، منها:
- نوع الغاز المستخدم.
- ضغط الدخول والخروج المتوقع.
- معدل التدفق الأقصى.
- درجة الترشيح المطلوبة.
- فقد الضغط المسموح به.
- درجة الحرارة وظروف الموقع.
- الخامة ومدى توافقها مع الخدمة.
- نوع المكونات المطلوب حمايتها.
- تعليمات الشركات المصنعة.
قد يسبب فلتر صغير أو عنصر شديد الدقة بصورة غير مناسبة مقاومة زائدة للتدفق، بينما قد لا يوفر الفلتر غير المناسب مستوى الحماية المطلوب.
هل يمكن تنظيف فلتر الغاز بدل استبداله؟
يعتمد ذلك على تصميم الفلتر وتعليمات الشركة المصنعة. توجد عناصر يمكن تنظيفها وفق إجراء معتمد، وعناصر أخرى مخصصة للاستبدال.
لا يجوز غسل العنصر أو نفخه أو إعادة استخدامه دون الرجوع إلى تعليماته؛ فقد يتلف نسيج الترشيح أو تتغير كفاءته أو تبقى به مواد غير ظاهرة.
يجب استخدام عنصر بديل مطابق من حيث النوع والمادة ودرجة الترشيح والمقاس، وليس عنصرًا يشبهه ظاهريًا فقط.
لماذا لا ينبغي فتح الفلتر بواسطة غير المختص؟
قد يحتوي جسم الفلتر على غاز مضغوط حتى بعد إغلاق أحد المحابس، كما يمكن أن يؤدي فتحه بطريقة غير صحيحة إلى خروج الغاز أو تلف الجوانات أو إعادة تركيبه دون إحكام.
تتطلب الصيانة عزل الجزء بالطريقة المعتمدة، والتحقق من زوال الضغط، ومنع مصادر الاشتعال، وفحص الجوانات والجسم والعنصر، ثم اختبار عدم وجود تسرب بعد إعادة التشغيل.
هذه الإجراءات يجب أن ينفذها فني مؤهل. لا تحاول فك غطاء الفلتر أو تصريف محتوياته أو شد وصلاته بنفسك.
ما الذي يفحصه الفني أثناء صيانة الفلتر؟
قد يشمل الفحص المهني، حسب نوع النظام وتعليمات المصنع:
- مطابقة نوع الفلتر لخدمة الغاز والضغط.
- مراجعة اتجاه التدفق الصحيح.
- فحص جسم الفلتر من الخارج.
- البحث عن آثار تآكل أو صدمات أو تسرب.
- قياس الضغط قبل الفلتر وبعده عند الحاجة.
- فحص عنصر الترشيح وحجم الرواسب.
- مراجعة الجوانات وأسطح الإغلاق.
- التحقق من ثبات المواسير والدعامات.
- تنظيف العنصر أو استبداله وفق تعليمات المصنع.
- إعادة التجميع بعزم وطريقة مناسبين.
- اختبار عدم وجود تسرب بعد إعادة التشغيل.
- تسجيل نتائج الفحص في سجل الصيانة.
متى يحتاج فلتر الغاز إلى الصيانة؟
لا توجد مدة واحدة تصلح لجميع فلاتر الغاز. يعتمد الموعد على نوع الفلتر، وكمية الغاز المارة، ونظافة الشبكة، وظروف الموقع، ونتائج قياس الضغط، وتعليمات الشركة المصنعة.
قد تحتاج المنشآت ذات الأحمال المرتفعة أو التشغيل الطويل إلى متابعة مختلفة عن الفيلا أو المنشأة ذات الاستخدام المحدود. ويُحدد البرنامج ضمن خطة صيانة الشبكة كاملة.
ماذا يعني وجود صدأ داخل الفلتر؟
وجود قشور صدأ قد يدل على تآكل جزء من المواسير أو أحد المكونات قبل الفلتر. وفي هذه الحالة لا يكفي تنظيف العنصر وإعادة تشغيل الشبكة؛ بل يجب البحث عن مصدر الرواسب وتقييم حالة المواسير.
يمكن مراجعة مقال متى يجب تغيير مواسير الغاز المركزي؟ للتعرف على علامات التلف التي تستدعي الفحص أو الاستبدال.
أسباب تكرار انسداد فلتر الغاز
وجود تآكل داخل الشبكة
قد تنتقل قشور المعدن إلى الفلتر باستمرار إذا كان جزء من المواسير أو المعدات يتعرض للتآكل.
عدم تنظيف الشبكة بعد التنفيذ
قد تظل بعض المخلفات داخل الخط إذا لم تُنفذ إجراءات التنظيف والفحص المطلوبة قبل التشغيل.
استخدام عنصر غير مناسب
يمكن أن يؤدي اختيار درجة ترشيح أو سعة غير ملائمة إلى انسداد سريع أو فقد ضغط مرتفع.
وجود مشكلة في مصدر الغاز أو أحد المكونات
قد تصل الشوائب من جزء سابق في النظام، ولذلك يجب تحديد مصدرها بدلًا من استبدال العنصر بصورة متكررة فقط.
عدم توافق الفلتر مع الحمل
قد يكون الفلتر أصغر من معدل التدفق المطلوب عند تشغيل المنشأة بكامل حملها.
أخطاء شائعة يجب تجنبها
- فك الفلتر دون عزل الشبكة والتحقق من الضغط.
- استخدام اللهب للبحث عن التسرب بعد الصيانة.
- تركيب عنصر مختلف لأنه يطابق المقاس ظاهريًا.
- إزالة عنصر الترشيح وتشغيل الشبكة بدونه.
- عكس اتجاه تركيب الفلتر.
- استخدام مادة تنظيف غير معتمدة.
- تركيب فلتر أصغر من الحمل المطلوب.
- رفع ضبط المنظم لتعويض انسداد الفلتر.
- تجاهل تكرار وجود الصدأ أو الرواسب.
- اعتبار الفلتر بديلًا عن صيانة الشبكة.
هل يمكن تجاوز الفلتر مؤقتًا لتشغيل المنشأة؟
لا ينبغي إزالة الفلتر أو إنشاء مسار مؤقت حوله دون تصميم وإجراء معتمدين. قد يؤدي ذلك إلى وصول الشوائب إلى المنظم أو الصمامات أو أجهزة التشغيل، كما قد ينشئ توصيلات غير آمنة.
إذا تسبب الانسداد في توقف العمل، يجب فحص السبب وتنفيذ الصيانة المناسبة بواسطة جهة متخصصة بدلًا من تجاوز مكون الحماية.
العلاقة بين فلتر الغاز والصيانة الدورية
يجب فحص الفلتر ضمن منظومة كاملة تشمل الخزان والمحابس والمنظمات ومقاييس الضغط والمواسير وأنظمة كشف التسرب والأجهزة النهائية.
قد يكشف فحص الفلتر عن مؤشرات مبكرة لمشكلة أخرى، مثل التآكل أو تلوث الخط أو تلف أحد المكونات. لذلك تفيد مقارنة نتائج الفحوص السابقة في تحديد أي تغير غير طبيعي.
للمزيد، اطلع على دليل صيانة شبكة الغاز المركزي والفحوص الدورية.
كيف تساعدك كيان الغاز؟
تقدم كيان الغاز للمقاولات خدمات فحص وصيانة شبكات الغاز المركزي، بما يشمل فلاتر الغاز ومنظمات الضغط والمحابس والمواسير والخزانات وأنظمة كشف التسرب.
يفحص الفريق سبب انخفاض التدفق أو تذبذب الضغط، ويحدد ما إذا كانت المشكلة مرتبطة بالفلتر أو المنظم أو سعة الشبكة أو جزء آخر، مع خدمة الفلل والمطاعم والفنادق والمنشآت السكنية والتجارية في جدة والرياض والدمام.
للتواصل مع كيان الغاز
- الرقم الموحد: 920010793
- الهاتف الثابت: 0126512221
- الجوال وواتساب: 0531131148
- نطاق الخدمة: جدة – الرياض – الدمام
أسئلة شائعة عن فلتر الغاز المركزي
ما وظيفة فلتر الغاز المركزي؟
يحجز قدرًا من الأتربة والقشور والشوائب الصلبة قبل وصولها إلى بعض المنظمات أو الصمامات أو أجهزة التحكم، وفق نوع الفلتر وتصميم الشبكة.
هل انسداد الفلتر يسبب ضعف ضغط الغاز؟
نعم، قد يزيد الانسداد مقاومة التدفق ويؤدي إلى فقد في الضغط، خصوصًا عند ارتفاع استهلاك الأجهزة. لكن يجب فحص بقية الأسباب المحتملة قبل تأكيد التشخيص.
هل يمكن تنظيف فلتر الغاز بالهواء؟
لا يُتخذ هذا الإجراء بصورة عامة. تعتمد طريقة التنظيف أو الاستبدال على نوع عنصر الترشيح وتعليمات الشركة المصنعة، ويجب تنفيذها بعد عزل النظام بواسطة مختص.
هل فلتر الغاز هو منظم الضغط؟
لا. الفلتر يحجز الشوائب، بينما يخفض المنظم ضغط الغاز ويحافظ على ضغط خروج مناسب.
متى يتم استبدال عنصر الفلتر؟
يحدد ذلك وفق تعليمات المصنع ونتيجة الفحص وفرق الضغط وحالة العنصر وظروف تشغيل الشبكة، وليس وفق مدة موحدة لجميع الأنظمة.
هل يمكن تشغيل الشبكة بدون الفلتر؟
لا يجوز إزالة مكون موجود في التصميم أو تجاوزه دون مراجعة فنية؛ فقد يؤدي ذلك إلى وصول الشوائب إلى المكونات التي صُمم الفلتر لحمايتها.
ماذا أفعل عند شم رائحة غاز حول الفلتر؟
ابتعد عن المكان وامنع التدخين واللهب والشرر، ولا تشغّل المفاتيح الكهربائية بالقرب منه. اتصل من مكان آمن بالجهة المختصة أو الطوارئ عند وجود خطر فوري.
الخلاصة
يساعد فلتر الغاز المركزي على حماية بعض مكونات الشبكة من الشوائب الصلبة، لكن كفاءته تعتمد على اختيار النوع والسعة ودرجة الترشيح والموقع المناسب.
قد يؤدي انسداد الفلتر إلى ضعف التدفق أو انخفاض الضغط وقت الذروة، لكنه ليس السبب الوحيد لهذه الأعراض. لذلك يجب قياس الضغط وفحص الشبكة كاملة، وعدم فك الفلتر أو تنظيفه أو تجاوزه بواسطة غير المختصين.
