تُستخدم ساعة قياس ضغط الغاز لمراقبة ضغط الغاز في نقاط محددة من الشبكة، مثل خطوط الدخول والخروج من منظم الضغط أو بعض وحدات التحكم والتشغيل. وتساعد قراءة الساعة على معرفة ما إذا كان الضغط يقع ضمن النطاق المحدد في تصميم الشبكة ومتطلبات الأجهزة المتصلة بها.

لكن وجود قراءة على الساعة لا يعني بالضرورة أن الشبكة تعمل بصورة سليمة؛ فقد يظهر الضغط طبيعيًا أثناء توقف الأجهزة، ثم ينخفض عند تشغيل عدة أجهزة في الوقت نفسه. لذلك يجب مقارنة الضغط في حالات التشغيل المختلفة، وفحص بقية مكونات الشبكة قبل تحديد سبب المشكلة.

في هذا المقال نتعرف على وظيفة ساعة ضغط الغاز، ووحدات القياس، وطريقة قراءة المؤشر، والفرق بينها وبين عداد استهلاك الغاز ومؤشر مستوى الخزان، والعلامات التي تشير إلى وجود خلل يحتاج إلى الفحص.

ما هي ساعة قياس ضغط الغاز؟

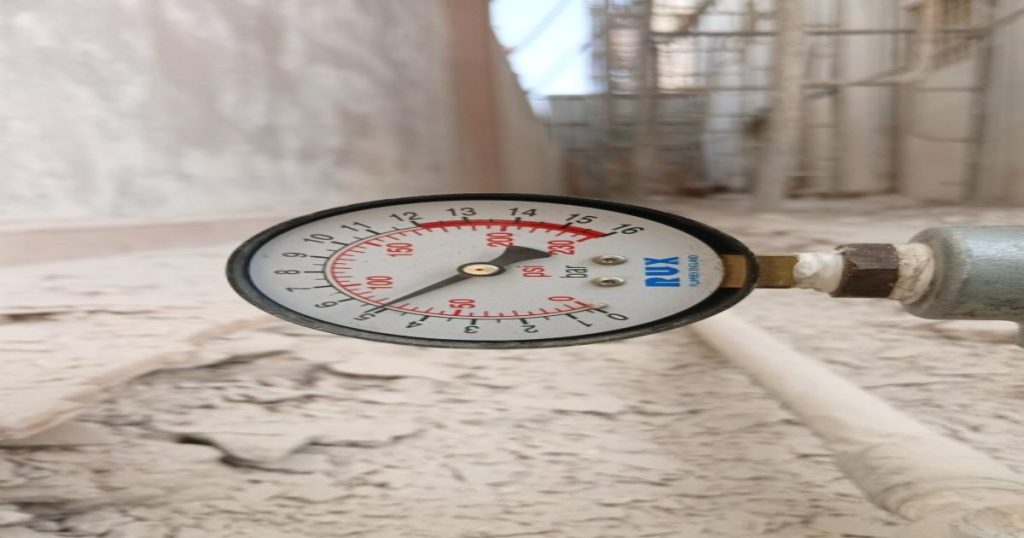

ساعة قياس ضغط الغاز، أو مقياس ضغط الغاز، هي أداة تعرض قيمة الضغط داخل جزء محدد من الشبكة. وتتكون عادةً من جسم دائري يحتوي على تدريج ومؤشر متحرك، أو من شاشة رقمية في بعض الأنواع.

تتحرك إبرة الساعة وفق الضغط الواصل إليها، وتظهر القراءة بوحدة القياس المكتوبة على واجهة الجهاز. وقد تختلف وحدة القياس والنطاق حسب موقع الساعة ونوع الشبكة والضغط الذي صُممت لقياسه.

ويجب اختيار الساعة بنطاق مناسب؛ لأن استخدام مقياس بمدى أعلى بكثير من ضغط التشغيل قد يجعل قراءة التغيرات الصغيرة أقل وضوحًا، بينما قد يؤدي استخدام ساعة غير مناسبة للضغط إلى تلفها أو إعطاء قراءة غير موثوقة.

ما وظيفة ساعة ضغط الغاز؟

مراقبة ضغط دخول المنظم

يمكن تركيب مقياس قبل منظم الضغط لمراقبة الضغط القادم من مصدر التغذية، وفق تصميم المنظومة ومواصفات المكونات.

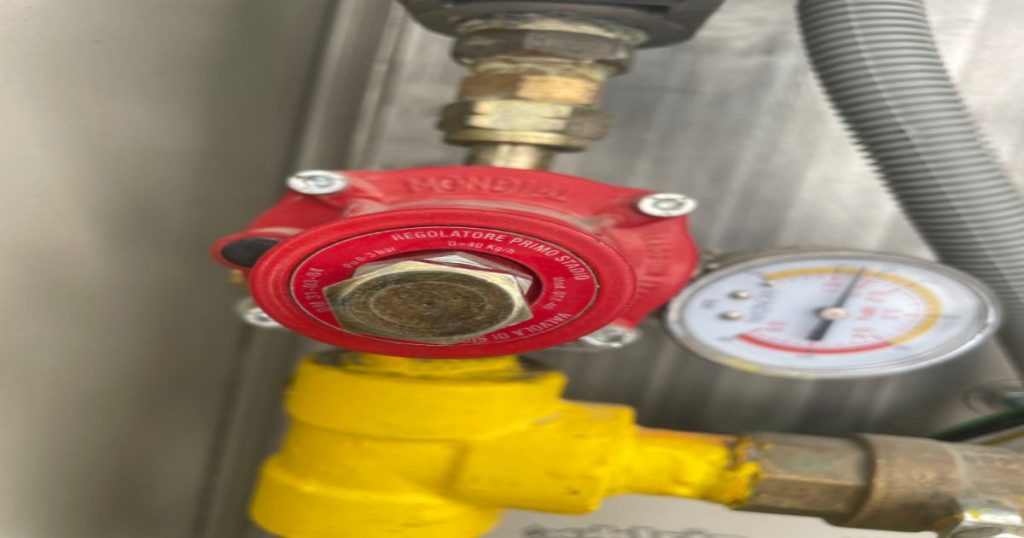

مراقبة ضغط خروج المنظم

تساعد الساعة المركبة بعد المنظم على متابعة ضغط الغاز المتجه إلى المواسير والأجهزة، والتأكد من استقراره ضمن الحدود المطلوبة.

المساعدة في تشخيص انخفاض الضغط

تساعد مقارنة القراءات في أكثر من نقطة على تحديد الجزء الذي يحدث عنده انخفاض ملحوظ في الضغط، مثل الفلتر أو المنظم أو أحد المحابس.

متابعة تغير الضغط عند زيادة الاستهلاك

قد تبدو القراءة طبيعية أثناء توقف الأجهزة، لكنها تنخفض عند تشغيل الأفران والمواقد والشوايات معًا. ويساعد هذا الاختبار على تقييم أداء الشبكة تحت الحمل.

دعم أعمال الفحص والصيانة

يسجل الفني قراءات الضغط قبل الصيانة وبعدها لمقارنة أداء الشبكة وتوثيق نتيجة الإجراء الذي تم تنفيذه.

ما وحدات قياس ضغط الغاز؟

قد تظهر قراءة الضغط باستخدام وحدات مختلفة، ومن أشهرها:

• bar: البار.
• mbar: الملي بار.
• psi: رطل لكل بوصة مربعة.
• kPa: كيلو باسكال.
• Pa: باسكال.

لا يجوز مقارنة رقمين دون التأكد من وحدة القياس. فالقراءة المكتوبة بالبار تختلف عن القراءة بالملي بار أو PSI، وقد يؤدي الخلط بين الوحدات إلى ضبط غير صحيح للمنظم أو تفسير خاطئ لحالة الشبكة.

كيف تتم قراءة ساعة ضغط الغاز؟

لقراءة الساعة بصورة صحيحة، يجب الانتباه إلى الخطوات التالية:

1. تحديد وحدة القياس المكتوبة على واجهة الساعة.
2. معرفة أقل وأعلى قيمة في تدريج الجهاز.
3. تحديد قيمة كل شرطة صغيرة بين الأرقام.
4. قراءة موضع المؤشر من زاوية مباشرة.
5. تسجيل حالة الشبكة وقت القراءة.
6. تحديد الأجهزة التي كانت تعمل وقت القياس.
7. مقارنة القراءة بالقيمة المطلوبة في التصميم أو بيانات الأجهزة.

يفضل تسجيل قراءتين على الأقل عند التشخيص: قراءة أثناء انخفاض الاستهلاك وقراءة أثناء تشغيل الأجهزة في فترة الذروة، لأن الضغط الساكن وحده قد لا يكشف ضعف قدرة الشبكة على توفير التدفق المطلوب.

ما الفرق بين الضغط الساكن والضغط أثناء التشغيل؟

الضغط الساكن

هو الضغط الموجود داخل الخط عندما يكون استهلاك الغاز متوقفًا أو منخفضًا جدًا. وقد تبدو هذه القراءة طبيعية حتى عند وجود مشكلة تظهر فقط عند زيادة التدفق.

ضغط التشغيل

هو الضغط الذي تتم قراءته أثناء عمل الأجهزة واستهلاك الغاز. وتساعد هذه القراءة على معرفة مدى استقرار المنظم والمواسير وبقية مكونات الشبكة تحت الحمل.

إذا كان الضغط الساكن مناسبًا ثم انخفض بصورة كبيرة أثناء التشغيل، فقد يحتاج الفني إلى فحص:

• سعة منظم الضغط.
• حالة فلتر الغاز.
• أقطار المواسير وأطوالها.
• المحابس الرئيسية والفرعية.
• مستوى الغاز ومعدل التبخر في الخزان.
• إجمالي أحمال الأجهزة.
• وجود تقييد أو انسداد في أحد أجزاء الشبكة.

ما الفرق بين ساعة الضغط وعداد الغاز؟

يخلط البعض بين مقياس الضغط وعداد استهلاك الغاز، لكن لكل جهاز وظيفة مختلفة:

لذلك لا يمكن استخدام قراءة الضغط وحدها لمعرفة كمية الغاز المتبقية في الخزان، كما لا يوضح عداد الاستهلاك ضغط التشغيل المطلوب عند الأجهزة.

يمكن معرفة المزيد من خلال مقال

عداد الغاز المركزي وطريقة قراءة الاستهلاك
.

هل تحدد ساعة الضغط كمية الغاز المتبقية في الخزان؟

لا، لا تُستخدم ساعة الضغط لتحديد كمية غاز البترول المسال المتبقية داخل الخزان. قد يبقى ضغط البخار متقاربًا خلال جزء كبير من فترة الاستخدام، بينما تتغير كمية السائل داخل الخزان.

يُستخدم مؤشر مستوى الخزان لتقدير نسبة السائل المتبقية، مع متابعة الاستهلاك والكميات المستلمة وعدم الاعتماد على مؤشر واحد فقط.

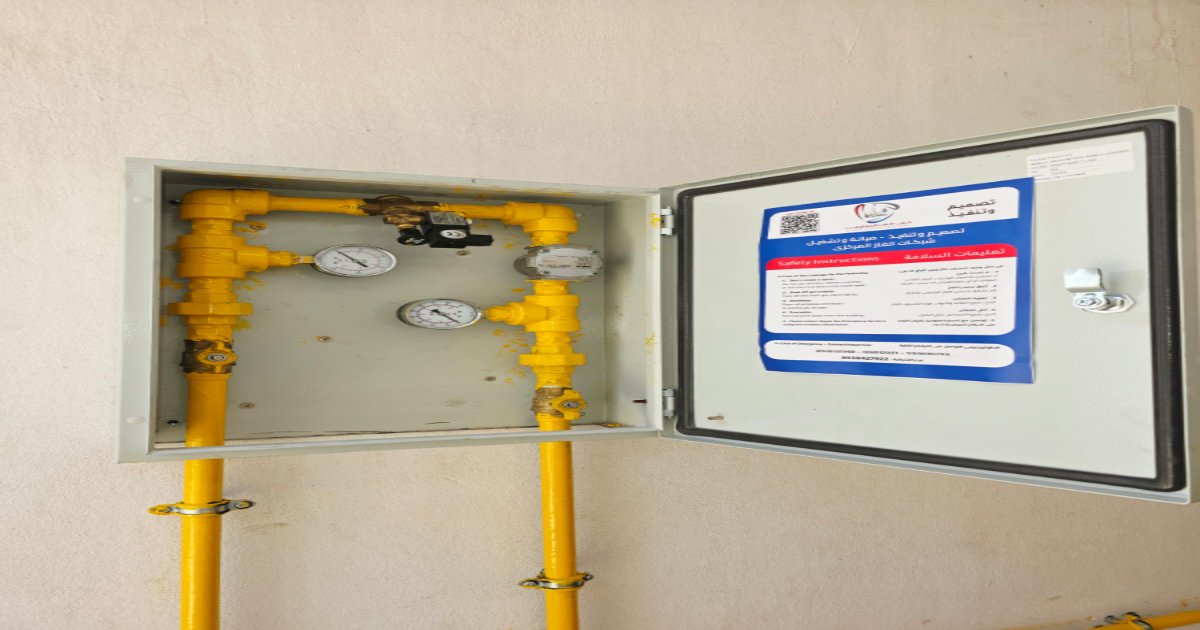

أين تُركب ساعة قياس الضغط؟

تختلف مواقع تركيب ساعات الضغط حسب تصميم الشبكة، وقد تشمل:

• قبل منظم الضغط لمراقبة ضغط الدخول.
• بعد منظم الضغط لمتابعة ضغط الخروج.
• بين مراحل تنظيم الضغط.
• عند بعض وحدات التحكم أو مجموعات المنظمات.
• في نقاط الاختبار المحددة بالمخطط.

ويجب أن يسمح الموقع بقراءة الساعة وفحصها، مع حمايتها من الصدمات والحرارة والرطوبة والاهتزازات غير المناسبة.

كيف يتم اختيار نطاق ساعة الضغط؟

يختار الفني نطاق القياس بناءً على ضغط التشغيل المتوقع ومكان تركيب الساعة. ويجب أن يكون النطاق مناسبًا بحيث تظهر القراءة بوضوح دون تعريض الجهاز لضغط يتجاوز الحد المسموح.

تشمل بيانات الاختيار:

• ضغط التشغيل الطبيعي.
• أقصى ضغط محتمل في نقطة التركيب.
• وحدة القياس المطلوبة.
• قطر واجهة الساعة ووضوح التدريج.
• مقاس ونوع وصلة التركيب.
• دقة القياس المطلوبة.
• درجة الحرارة والظروف المحيطة.
• نوع الغاز وملاءمة مواد التصنيع.
• وجود اهتزازات أو نبضات في الضغط.

ولا يُنصح باختيار ساعة ذات نطاق مرتفع جدًا لمجرد تحملها ضغطًا أكبر، لأن ذلك قد يجعل قراءة ضغط التشغيل المنخفض أقل وضوحًا.

ما أسباب قراءة ضغط غير مستقرة؟

قد تتحرك إبرة الساعة أو تتغير القراءة بسبب واحد أو أكثر من الأسباب التالية:

• تغير استهلاك الأجهزة بصورة سريعة.
• وجود مشكلة في منظم الضغط.
• عدم ملاءمة سعة المنظم لإجمالي الحمل.
• انسداد فلتر الغاز.
• وجود محبس مغلق جزئيًا.
• ضعف معدل التبخر داخل الخزان.
• استخدام أقطار مواسير غير مناسبة.
• وجود اهتزازات في موقع تركيب الساعة.
• تلف آلية القياس داخل الساعة.
• حدوث تسرب أو تغير غير طبيعي في الشبكة.

للتعرف على الأسباب المحتملة بالتفصيل، اقرأ مقال

أسباب انخفاض ضغط الغاز المركزي وطرق التشخيص
.

ما علاقة فلتر الغاز بقراءة الضغط؟

قد يؤدي تراكم الرواسب داخل الفلتر إلى تقييد مرور الغاز، مما يسبب فرقًا بين الضغط قبل الفلتر وبعده، خاصةً أثناء فترات الاستهلاك المرتفع.

وفي هذه الحالة قد تكون قراءة الضغط مناسبة قبل الفلتر، لكنها أقل من المطلوب بعده. لذلك تساعد مقارنة القراءات في تحديد الجزء الذي يحتاج إلى الفحص.

يمكنك مراجعة دليل

فلتر الغاز المركزي وعلامات الانسداد

لمعرفة أسباب التقييد وخطوات الصيانة.

علامات تشير إلى وجود مشكلة في ساعة الضغط

• بقاء المؤشر على الصفر رغم وجود ضغط في الخط.
• عدم عودة المؤشر إلى الصفر بعد عزل الضغط بالطريقة الصحيحة.
• تحرك الإبرة بصورة متقطعة أو غير طبيعية.
• وجود كسر أو شرخ في واجهة الساعة.
• تسرب حول وصلة تركيب الساعة.
• ظهور اختلاف كبير مقارنة بجهاز قياس موثوق.
• تعرض الساعة لضغط يتجاوز نطاقها.
• صعوبة قراءة التدريج أو تلف الأرقام.
• وجود صدأ أو تلف ظاهر في جسم المقياس.

هل يمكن ضبط منظم الغاز بناءً على قراءة الساعة؟

يستخدم الفني المختص أجهزة القياس المناسبة عند فحص وضبط منظم الضغط، لكن لا يجوز للمستخدم تعديل المنظم بنفسه لمجرد ملاحظة انخفاض في قراءة الساعة أو ضعف اللهب.

قد يؤدي رفع ضغط الخروج عشوائيًا إلى تجاوز الضغط المسموح للأجهزة، بينما يكون السبب الحقيقي انسداد الفلتر أو عدم ملاءمة أقطار المواسير أو وجود محبس مغلق جزئيًا.

كيفية فحص ساعة ضغط الغاز

ينفذ الفني عملية الفحص وفق نوع المقياس وموقعه وتعليمات الشركة المصنعة. وقد تشمل:

1. فحص جسم الساعة وواجهة القراءة.
2. التأكد من سلامة وصلة التركيب.
3. فحص عدم وجود تسرب حول نقطة الربط.
4. مقارنة القراءة بجهاز قياس مناسب عند الحاجة.
5. تسجيل الضغط أثناء توقف الأجهزة.
6. تسجيل الضغط أثناء التشغيل والحمل المرتفع.
7. مقارنة القراءات بقيم التصميم ومتطلبات الأجهزة.
8. استبدال الساعة إذا كانت تالفة أو غير موثوقة.
9. اختبار الشبكة بعد تنفيذ أعمال الصيانة.

أخطاء شائعة عند قراءة ضغط الغاز

• عدم الانتباه إلى وحدة القياس المكتوبة على الساعة.
• الخلط بين البار والملي بار وPSI.
• الاعتماد على قراءة الضغط الساكن فقط.
• عدم تسجيل الأجهزة التي كانت تعمل وقت القياس.
• استخدام ساعة بنطاق غير مناسب.
• الاعتماد على ساعة تالفة أو غير دقيقة.
• اعتبار انخفاض الضغط دليلًا مؤكدًا على تلف المنظم.
• تعديل المنظم قبل فحص الفلتر والمحابس والمواسير.
• استخدام الضغط لتقدير كمية الغاز المتبقية في الخزان.

توثيق قراءات الضغط في سجل الصيانة

يُفضل توثيق قراءات الضغط خلال زيارات الفحص والصيانة، مع تسجيل:

• تاريخ ووقت القياس.
• موقع ساعة الضغط.
• وحدة القياس.
• الضغط قبل التشغيل.
• الضغط أثناء تشغيل الأجهزة.
• عدد الأجهزة التي كانت تعمل.
• أي تذبذب أو تغير ظهر أثناء الاختبار.
• الإجراء الذي نفذه الفني.
• القراءة بعد انتهاء الصيانة.

يمكن تسجيل هذه البيانات ضمن

سجل صيانة شبكة الغاز المركزي

حتى يمكن مقارنة القراءات الحالية بالزيارات السابقة.

الأسئلة الشائعة

هل ساعة ضغط الغاز تقيس كمية الغاز؟

لا، تقيس الساعة ضغط الغاز في نقطة محددة. أما عداد الغاز فيقيس كمية أو حجم الغاز المار، ويُستخدم مؤشر الخزان لتقدير مستوى السائل داخله.

هل انخفاض قراءة الساعة يعني أن منظم الغاز تالف؟

ليس بالضرورة؛ فقد ينتج الانخفاض عن الفلتر أو المحابس أو المواسير أو الخزان أو زيادة الأحمال أو وجود مشكلة في الساعة نفسها.

لماذا تكون القراءة طبيعية عند توقف الأجهزة ثم تنخفض أثناء التشغيل؟

قد يشير ذلك إلى عدم قدرة جزء من الشبكة على توفير معدل التدفق المطلوب عند زيادة الاستهلاك، ولذلك يجب فحص المنظم والفلتر والمواسير والمحابس والخزان.

هل يمكن تغيير وحدة القياس في الساعة؟

يعتمد ذلك على نوع الجهاز. تعرض الساعات الميكانيكية التدريج المطبوع عليها، بينما قد تسمح بعض الأجهزة الرقمية بتغيير الوحدة وفق تعليمات المصنع.

هل يمكن تركيب أي ساعة على شبكة الغاز؟

لا، يجب اختيار مقياس مناسب لنوع الغاز ونطاق الضغط ودرجة الحرارة ومقاس التوصيل وظروف التشغيل.

متى يجب استبدال ساعة الضغط؟

يجب فحصها واستبدالها عند تلف الواجهة أو عدم استقرار المؤشر أو ظهور قراءة غير موثوقة أو وجود تسرب أو تجاوز الضغط لنطاق الجهاز.

فحص ضغط شبكة الغاز من كيان الغاز

توفر كيان الغاز للمقاولات خدمات فحص وصيانة شبكات الغاز المركزي، بما يشمل قياس ضغط التشغيل وفحص المنظمات والفلاتر والمحابس والمواسير والخزانات وأنظمة الأمان.

تخدم الشركة المطاعم والفنادق والفلل والمطابخ المركزية والمنشآت التجارية والسكنية في جدة والرياض والدمام، مع تشخيص أسباب انخفاض الضغط وتحديد الإجراء المناسب لحالة الشبكة.

الخلاصة:
توضح ساعة قياس ضغط الغاز قيمة الضغط في نقطة محددة داخل الشبكة، لكنها لا تقيس كمية الغاز المتبقية في الخزان أو حجم الاستهلاك. وللحصول على تشخيص صحيح، يجب مقارنة القراءات أثناء توقف الأجهزة وأثناء التشغيل، وفحص المنظم والفلتر والمحابس والمواسير قبل تعديل الضغط أو استبدال أي مكون.
