يؤثر اختيار مسار مواسير الغاز في الفيلا بصورة مباشرة في سلامة الشبكة وسهولة فحصها وصيانتها مستقبلًا. فالمسار الصحيح لا يعتمد على الوصول من خزان الغاز إلى المطبخ بأقصر طريق فقط، وإنما يجب أن يراعي تصميم المبنى، ومواقع الأجهزة، وأعمال الكهرباء والسباكة والتكييف، وإمكانية الوصول إلى المواسير عند الحاجة.

لذلك يجب تحديد مسارات تمديدات الغاز قبل بدء التنفيذ، ويفضل التنسيق بشأنها خلال مرحلة البناء أو قبل إنهاء أعمال التشطيب.

لماذا يُعد اختيار مسار مواسير الغاز مهمًا؟

قد يؤدي المسار غير المدروس إلى تعرّض المواسير للصدمات أو الرطوبة، أو مرورها في أماكن يصعب فحصها، أو تعارضها مع تمديدات أخرى داخل المبنى. وقد تظهر نتيجة هذه الأخطاء بعد انتهاء التشطيب، عندما يحتاج الموقع إلى تعديل الشبكة أو إصلاح جزء منها.

أما المسار المدروس فيحقق عدة فوائد، منها:

• سهولة فحص المواسير والوصلات.
• تقليل احتمالات تعرض الشبكة للتلف.
• تسهيل عزل أي جزء من الشبكة عند الصيانة.
• تقليل أعمال التكسير والتعديل مستقبلًا.
• تنظيم نقاط التوصيل داخل المطبخ.
• تجنب التعارض مع الكهرباء والسباكة والتكييف.

ما الذي يحدد مسار مواسير الغاز في الفيلا؟

لا يوجد مسار واحد يصلح لجميع الفلل، لأن التصميم يختلف من مبنى إلى آخر. ويتم اختيار المسار المناسب بعد دراسة مجموعة من العوامل الأساسية.

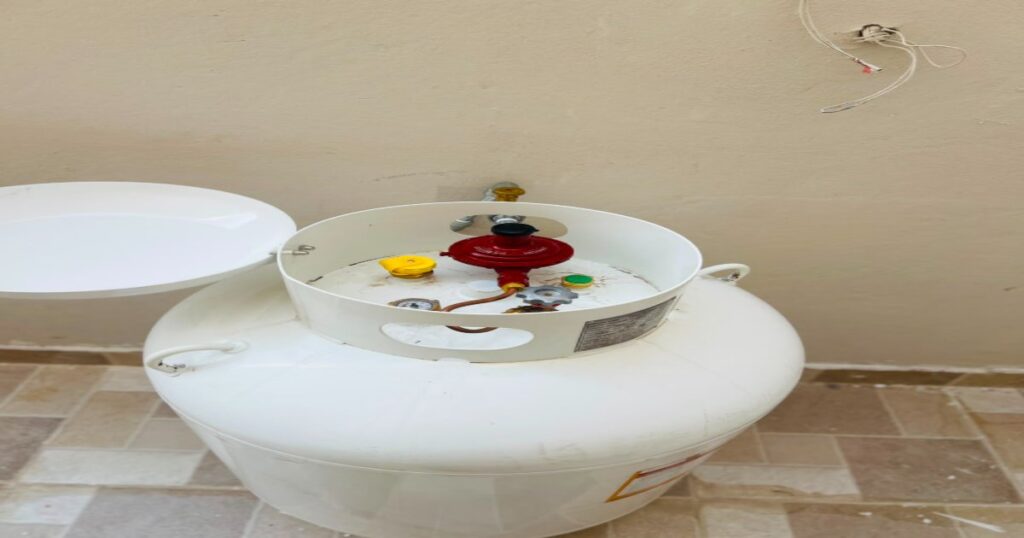

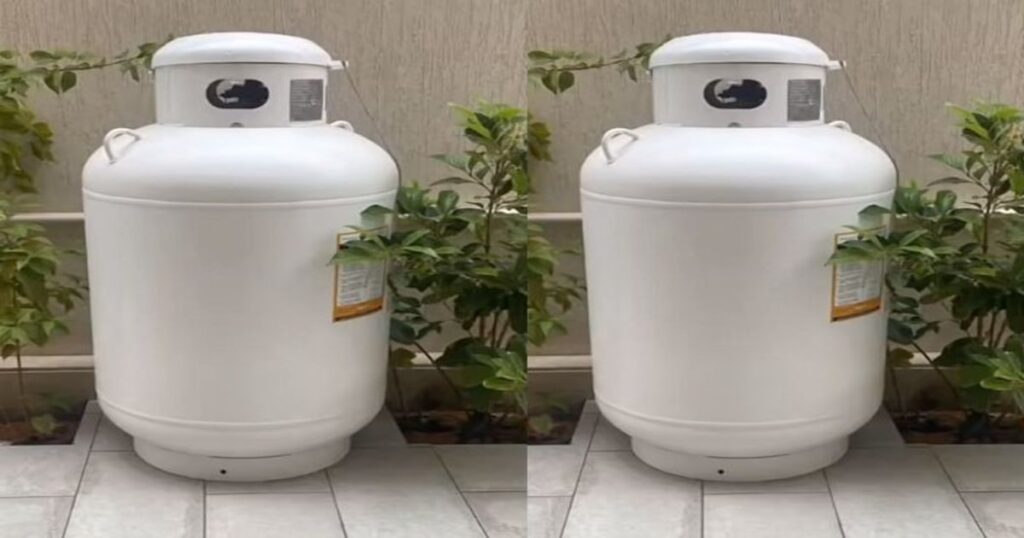

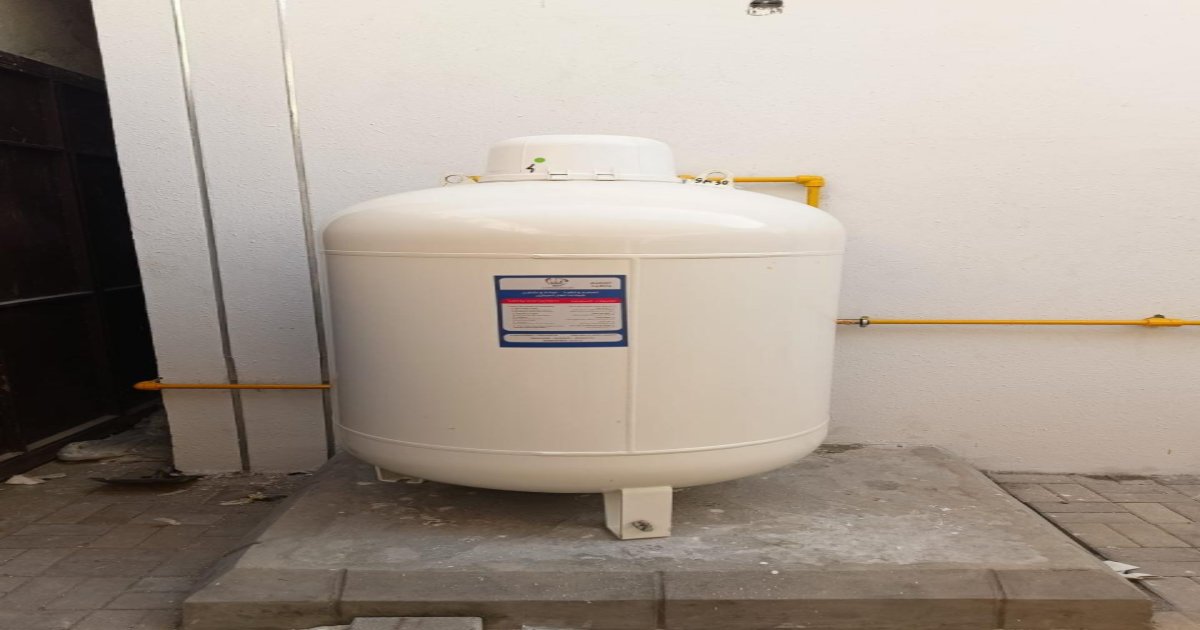

موقع خزان الغاز

يبدأ تصميم الشبكة من موقع الخزان أو مصدر التغذية. ويجب أن يسمح موقع الخزان بتنفيذ خط التغذية بطريقة منظمة، مع مراعاة سهولة الوصول إليه لإعادة التعبئة والفحص والصيانة.

اختيار موقع الخزان بطريقة غير مدروسة قد يؤدي إلى زيادة طول المواسير أو الحاجة إلى تمريرها عبر أجزاء غير مناسبة من المبنى.

عدد المطابخ ونقاط الاستخدام

تختلف شبكة الفيلا التي تحتوي على مطبخ واحد عن الفيلا التي تضم مطبخًا رئيسيًا ومطبخًا خارجيًا أو ملحقًا. كما يجب معرفة جميع الأجهزة التي ستعمل بالغاز، وتحديد مواقعها قبل تنفيذ المواسير.

عدد أدوار الفيلا

إذا كانت نقاط الاستخدام موزعة على أكثر من دور، يجب دراسة مسار الخطوط الرأسية والأفقية، وتحديد أماكن المحابس ونقاط العزل بما يسمح بالتحكم في كل جزء من الشبكة.

طبيعة المبنى والتشطيبات

يختلف اختيار المسار في الفيلا التي لا تزال تحت الإنشاء عن الفيلا المكتملة. أثناء البناء تتوفر خيارات أكثر للتنسيق، بينما تحتاج الفلل المكتملة إلى مسارات تحافظ قدر الإمكان على التشطيبات وتبقى قابلة للفحص والصيانة.

الأحمال واستهلاك الأجهزة

يؤثر عدد الأجهزة واستهلاكها وطول المواسير في تصميم الشبكة وأقطارها. لذلك لا ينبغي اختيار قطر الماسورة أو تقسيم الخطوط بالاعتماد على التقدير فقط.

هل الأفضل أن تكون مواسير الغاز ظاهرة أم مخفية؟

لا يمكن اعتبار المسار المخفي أفضل دائمًا لمجرد أنه أجمل من الناحية الشكلية. العامل الأهم هو تنفيذ المسار بطريقة تسمح بفحصه وتحميه من التلف وتتوافق مع متطلبات الموقع والمخطط المعتمد.

في بعض المواقع يكون المسار الظاهر والمنظم هو الحل العملي، خصوصًا في المباني المكتملة، لأنه يسهل الوصول إلى المواسير عند الفحص أو الصيانة. وفي مواقع أخرى يمكن تنفيذ أجزاء من المسار ضمن عناصر البناء بعد دراسة الحماية وإمكانية الوصول.

القرار الصحيح يتم بعد معاينة الموقع، ولا ينبغي إخفاء المواسير أو الوصلات بطريقة عشوائية لمجرد تحسين المظهر.

أماكن يجب الحذر عند تمرير مواسير الغاز بالقرب منها

عند تصميم مسار الشبكة، يجب دراسة الأماكن المحيطة بالمواسير وتجنب النقاط التي قد تعرضها للتلف أو تجعل الصيانة صعبة.

مناطق الحفر والتثبيت المستقبلية

يجب تجنب تمرير المواسير في أماكن يُتوقع تركيب خزائن أو أرفف أو مسامير بها مستقبلًا، لأن أعمال الحفر غير المدروسة قد تتسبب في إصابة خط الغاز.

المناطق المعرضة للصدمات

لا يفضل وضع المواسير في مسارات يمكن أن تصطدم بها المركبات أو المعدات أو الأثاث. وإذا كان المرور في منطقة معرضة للصدمات ضروريًا، فيجب دراسة وسائل الحماية المناسبة.

مصادر الرطوبة وتسرب المياه

قد تؤثر الرطوبة المستمرة وتسربات المياه في حالة المواسير ووسائل التثبيت والحماية، لذلك يجب التنسيق مع تمديدات المياه والصرف واختيار مسار يقلل التعرض لهذه العوامل.

التمديدات الكهربائية

ينبغي تنسيق مسارات الغاز مع الأعمال الكهربائية وعدم اتخاذ قرار التنفيذ بصورة منفصلة. الهدف هو منع التعارض بين الأنظمة وتوفير مسارات منظمة وآمنة يسهل التعرف عليها وصيانتها.

فتحات الأبواب ومناطق الحركة

يجب ألا تعيق المواسير فتح الأبواب أو تتعرض للصدمات في ممرات الحركة. كما يجب تنظيم نقاط دخول المواسير إلى المطبخ بما يتناسب مع تصميم الخزائن والأجهزة.

كيف تدخل مواسير الغاز إلى المطبخ؟

يتم اختيار نقطة دخول المواسير إلى المطبخ بعد معرفة التصميم النهائي للخزائن ومكان الفرن أو الموقد والأجهزة الأخرى. ويساعد التنسيق المبكر مع مصمم المطبخ على تجنب وضع نقطة الغاز خلف درج أو جهاز أو في مكان يصعب الوصول إليه.

يجب أن تكون محابس التحكم في موقع واضح ويمكن الوصول إليه عند الحاجة، وألا تكون مخفية خلف عناصر ثابتة تمنع تشغيلها أو فحصها.

أهمية توزيع محابس الغاز على المسار

لا تقتصر وظيفة المحابس على فتح الغاز وإغلاقه فقط، بل تساعد على عزل أجزاء محددة من الشبكة عند الصيانة أو الطوارئ. ويعتمد عددها ومواقعها على تصميم الفيلا وعدد الفروع ونقاط الاستخدام.

من المهم أن يعرف مالك الفيلا أماكن المحابس الرئيسية والفرعية وطريقة إغلاقها، وأن تبقى هذه المواقع متاحة وغير محجوبة بالأثاث أو التشطيبات.

التنسيق مع السباكة والكهرباء والتكييف

من أكثر أسباب تعديل مسار مواسير الغاز بعد التنفيذ عدم التنسيق بين المقاولين. فقد يختار كل فريق مساره بصورة منفصلة، ثم يظهر التعارض عند تركيب الأسقف أو الخزائن أو أجهزة التكييف.

ولتجنب ذلك، يُنصح بتنفيذ الخطوات التالية قبل بدء العمل:

1. مراجعة المخطط المعماري للفيلا.
2. تحديد موقع الخزان ونقاط استخدام الغاز.
3. مراجعة مسارات الكهرباء والمياه والصرف والتكييف.
4. تحديد أماكن المحابس ونقاط الفحص.
5. اعتماد مسار شبكة الغاز قبل إغلاق الجدران أو الأسقف.
6. تصوير المسارات وتوثيقها قبل انتهاء التشطيب.

لماذا يجب توثيق مسار مواسير الغاز؟

يساعد تصوير وتوثيق المسار على معرفة مواقع المواسير بعد انتهاء التشطيب، ويقلل خطر إصابتها عند الحفر أو تركيب الأثاث والخزائن مستقبلًا.

ويفضل أن يتضمن ملف التسليم مخططًا يوضح مسار الخط الرئيسي والفروع ومواقع المحابس والمنظمات ونقاط الاستخدام.

يمكنك قراءة المزيد عن إجراءات الفحص والتسليم من خلال:

فحص واستلام شبكة الغاز المركزي
.

اختبار الشبكة بعد اكتمال المسار

بعد الانتهاء من تركيب المواسير والوصلات، يجب فحص الشبكة وإجراء اختبار الضغط اللازم قبل تشغيل الغاز. والهدف من الاختبار هو التأكد من سلامة التمديدات وعدم وجود تسرب في الوصلات أو أجزاء الشبكة.

لا ينبغي تشغيل الشبكة أو توصيل الأجهزة قبل اكتمال الفحص ومعالجة أي ملاحظة تظهر أثناء الاختبار.

علامات قد تشير إلى وجود مشكلة في مسار الشبكة

• تعرض جزء من المواسير للصدمات بصورة متكررة.
• وجود صدأ أو تآكل في مناطق معينة.
• صعوبة الوصول إلى المحابس أو الوصلات.
• مرور المواسير خلف خزائن أو معدات ثابتة.
• هبوط الضغط عند تشغيل أكثر من جهاز.
• إجراء تعديلات في المبنى بالقرب من مسار الشبكة.
• عدم توفر مخطط يوضح مواقع المواسير.

إذا ظهرت مشكلة في ضغط الشبكة، يمكنك الاطلاع على:

أسباب هبوط ضغط الغاز المركزي
.

هل يمكن تعديل مسار مواسير الغاز بعد التشطيب؟

نعم، يمكن تعديل المسار بعد معاينة الموقع، لكن طريقة التنفيذ تعتمد على حالة الشبكة والتشطيبات والمسار الجديد المطلوب. وقد يستلزم الأمر عزل الشبكة، وفك جزء من المواسير، وتنفيذ تمديدات جديدة، ثم إعادة اختبار الضغط قبل التشغيل.

لا يُنصح بإجراء تعديل جزئي بواسطة عامل غير متخصص، لأن التغيير قد يؤثر في أقطار الشبكة أو الضغط أو سهولة التحكم في الغاز.

وفي حالة وجود مواسير قديمة أو متضررة، اقرأ:

متى يجب تغيير مواسير الغاز المركزي؟
.

أخطاء شائعة في اختيار مسار مواسير الغاز

• اختيار أقصر طريق دون دراسة سلامة المسار.
• تنفيذ الشبكة قبل اعتماد تصميم المطبخ.
• إخفاء المحابس خلف الخزائن أو الأجهزة.
• عدم التنسيق مع مقاول الكهرباء والسباكة والتكييف.
• تمرير المواسير في مناطق معرضة للحفر أو الصدمات.
• عدم حماية الأجزاء الخارجية من العوامل المؤثرة.
• عدم تصوير المسار قبل إغلاق التشطيبات.
• تشغيل الشبكة قبل الفحص واختبار الضغط.

خدمة تصميم وتنفيذ مسارات الغاز للفلل

تقدم كيان الغاز للمقاولات خدمات معاينة وتصميم وتنفيذ وفحص شبكات الغاز المركزي للفلل والمطاعم والمنشآت في الرياض وجدة والدمام.

تشمل الخدمة دراسة موقع الخزان، وتحديد مسار المواسير وأماكن المحابس، وتنفيذ التمديدات، واختبار الشبكة قبل التشغيل، مع تقديم حلول مناسبة للفلل تحت الإنشاء والمباني المكتملة.

أسئلة شائعة

هل يمكن تمرير مواسير الغاز داخل الجدار؟

يتم تحديد طريقة ومسار التنفيذ وفق تصميم الموقع والمخطط والمتطلبات المعتمدة. ولا ينبغي إخفاء المواسير أو الوصلات بطريقة عشوائية تمنع فحصها أو الوصول إليها.

هل المسار الظاهر لمواسير الغاز غير مناسب؟

ليس بالضرورة. قد يكون المسار الظاهر والمنظم مناسبًا لبعض المباني المكتملة، لأنه يسهل فحص المواسير وصيانتها. ويتم اتخاذ القرار بعد معاينة الموقع.

هل يجب تحديد مكان الفرن قبل تمديد الغاز؟

نعم، يُفضل تحديد مكان الفرن والموقد وتصميم خزائن المطبخ قبل تنفيذ نقطة الغاز، لتجنب التعديلات ووضع المحبس في مكان يصعب الوصول إليه.

هل يمكن تغيير مسار شبكة قديمة؟

نعم، بعد فحص الشبكة ودراسة المسار الجديد. ويجب إعادة اختبار الجزء المعدل قبل تشغيل الغاز.

الخلاصة

اختيار مسار مواسير الغاز في الفيلا خطوة أساسية في تصميم الشبكة. ويجب أن يراعي المسار موقع الخزان ونقاط الاستخدام، وسهولة الفحص والصيانة، والحماية من الصدمات والرطوبة، والتنسيق مع باقي أعمال المبنى. كما يجب توثيق المسارات وإجراء اختبار الضغط قبل تشغيل الشبكة.
