يُعد صمام الأمان في خزان الغاز المركزي من أهم مكونات الحماية في أنظمة غاز البترول المسال. وتتمثل وظيفته الأساسية في تخفيف الضغط الزائد داخل الخزان عندما يتجاوز الحد المحدد لتشغيل الصمام، مما يساعد على حماية الخزان من مخاطر ارتفاع الضغط.
لكن خروج الغاز من صمام الأمان ليس أمرًا طبيعيًا يجب تجاهله، كما لا يعني دائمًا أن الصمام تالف. فقد يعمل الصمام بسبب ارتفاع فعلي في الضغط، أو زيادة التعبئة، أو تعرض الخزان للحرارة، أو وجود مشكلة فنية تحتاج إلى فحص متخصص.
لذلك يجب فهم وظيفة الصمام والفرق بينه وبين محابس التشغيل، ومعرفة التصرف الآمن عند سماع صوت تنفيس أو ملاحظة خروج غاز من منطقة الخزان.
ما هو صمام الأمان في خزان الغاز المركزي؟
صمام الأمان، أو صمام تنفيس الضغط، هو جهاز حماية يُركب على خزان الغاز للسماح بخروج كمية من بخار الغاز عند ارتفاع الضغط الداخلي إلى قيمة تشغيل الصمام المصمم لها.
يفتح الصمام تلقائيًا عندما يصل الضغط إلى الحد المحدد، ثم يُفترض أن يعاود الإغلاق بعد انخفاض الضغط إلى النطاق المناسب، بشرط أن يكون الصمام سليمًا وأن تكون ظروف التشغيل طبيعية.
لا يُستخدم صمام الأمان للتحكم اليومي في تدفق الغاز إلى الشبكة، ولا يجوز استخدامه لتفريغ الخزان أو تقليل كمية الغاز يدويًا.
لماذا يرتفع الضغط داخل خزان الغاز؟
يُخزن غاز البترول المسال داخل الخزان في صورة سائل وبخار تحت ضغط. ويتأثر الضغط الداخلي بدرجة الحرارة وتركيب الغاز وكمية السائل والحيز المتاح للتمدد.
ومن أبرز أسباب ارتفاع الضغط:
- تعرض الخزان لدرجة حرارة مرتفعة.
- وجود حريق أو مصدر حرارة قريب من الخزان.
- زيادة مستوى تعبئة الخزان عن الحد المسموح.
- عدم وجود حيز كافٍ لتمدد الغاز المسال.
- وجود مشكلة في عملية التعبئة أو أحد مكونات الخزان.
- استخدام مكون غير مناسب لتصميم الخزان.
لهذا السبب لا يُملأ خزان الغاز حتى كامل حجمه المائي؛ إذ يجب ترك حيز يسمح بتمدد السائل عند ارتفاع درجة الحرارة. وتتحدد نسبة التعبئة الصحيحة وفق تصميم الخزان والاشتراطات المعتمدة وإجراءات شركة التعبئة.
كيف يعمل صمام تنفيس الضغط؟
يحتوي الصمام عادةً على آلية داخلية تحافظ عليه مغلقًا أثناء ظروف التشغيل العادية. وعندما تصبح القوة الناتجة عن ضغط الخزان أعلى من قوة الإغلاق المحددة للصمام، يبدأ الصمام في فتح مسار لخروج بخار الغاز.
يؤدي خروج البخار إلى تقليل الضغط الداخلي. وعندما ينخفض الضغط بالشكل الكافي، تعيد آلية الصمام إغلاق مسار التنفيس.
يجب أن يكون نوع الصمام وسعته وضغط ضبطه مناسبًا للخزان والاستخدام. ولا يجوز اختيار الصمام بالاعتماد على مقاس القلاوظ فقط؛ لأن صمامين بالمقاس نفسه قد يختلفان في ضغط التشغيل وسعة التصريف والاعتمادات.
هل خروج الغاز من صمام الأمان أمر طبيعي؟
فتح الصمام يعني أنه استجاب لارتفاع الضغط أو لظرف غير طبيعي، ولذلك يجب التعامل مع الحالة بجدية. حتى عندما يكون الصمام قد أدى وظيفته بصورة صحيحة، فإن الغاز الخارج قابل للاشتعال وقد ينتشر نحو مصدر شرر أو لهب.
إذا لاحظت صوت تنفيس أو رائحة غاز قوية أو خروج بخار من منطقة الصمام:
- ابتعد عن الخزان ولا تقف أمام فتحة الصمام.
- امنع التدخين واللهب وأي مصدر محتمل للاشتعال.
- لا تشغّل أو تفصل مفتاحًا كهربائيًا بالقرب من مكان التسرب.
- أبعد الأشخاص عن المنطقة المحيطة.
- لا تحاول إغلاق فتحة الصمام أو الضغط عليه.
- لا تصب الماء مباشرة داخل فتحة الصمام.
- تواصل فورًا مع شركة الغاز أو فريق صيانة مؤهل.
- اتصل بالطوارئ المختصة إذا كان التنفيس مستمرًا أو توجد نار أو خطورة فورية.
لا تحاول إصلاح الصمام أثناء احتواء الخزان على الغاز؛ إذ يتطلب فكه أو استبداله إجراءات فنية خاصة وعزلًا وتأمينًا مناسبًا للخزان.
ما الفرق بين صمام الأمان ومحبس الغلق؟
يختلف صمام الأمان عن محبس الغلق من حيث الوظيفة وطريقة التشغيل:
- صمام الأمان: يعمل تلقائيًا لتخفيف الضغط الزائد داخل الخزان.
- محبس الغلق اليدوي: يستخدم لفتح أو إيقاف تدفق الغاز عبر خط معين.
- محبس الغلق الأوتوماتيكي: يستقبل إشارة من نظام كشف التسرب أو نظام الطوارئ لإيقاف الغاز.
- منظم الضغط: يخفض ضغط الغاز إلى القيمة المناسبة للشبكة والأجهزة.
لا يؤدي إغلاق محبس الشبكة إلى إيقاف عمل صمام الأمان؛ لأن الصمام يحمي الخزان نفسه من زيادة الضغط. كما يجب ألا يتم تركيب محبس عزل بطريقة تمنع صمام الأمان من الاتصال المباشر بالحيز الذي يحميه، إلا وفق ترتيب هندسي معتمد يحافظ على سعة التنفيس المطلوبة.
ولمعرفة وظائف محابس الشبكة، يمكنك قراءة دليل محابس شبكة الغاز المركزي وأنواعها وأماكن تركيبها.
الفرق بين صمام أمان الخزان وصمام التنفيس الهيدروستاتيكي
يوجد فرق بين صمام الأمان الرئيسي الموجود على الخزان وصمام التنفيس الهيدروستاتيكي المستخدم في بعض خطوط الغاز السائل.
يحمي صمام الخزان من ارتفاع الضغط داخل الخزان، بينما يُستخدم صمام التنفيس الهيدروستاتيكي لحماية جزء من خط السائل قد يُحصر بين محبسين مغلقين. فعندما يسخن السائل المحصور ويتمدد، يمكن أن يرتفع الضغط بصورة كبيرة.
اختيار مكان ونوع وضغط ضبط كل صمام يجب أن يتم بواسطة مهندس أو فني مؤهل ووفق تصميم الشبكة والكود المعتمد. ولا يجوز اعتبار صمام الخزان بديلًا عن وسائل حماية خطوط السائل.
أسباب تنفيس صمام الأمان
ارتفاع درجة حرارة الخزان
ارتفاع درجة الحرارة يزيد ضغط بخار غاز البترول المسال. لذلك يجب حماية الخزان من مصادر الحرارة والحرائق والظروف المخالفة لمتطلبات التركيب.
زيادة تعبئة الخزان
التعبئة الزائدة تقلل الحيز المتاح للتمدد. وعند ارتفاع درجة الحرارة يتمدد السائل وقد يتسبب في زيادة شديدة في الضغط أو وصول الغاز السائل إلى مناطق غير مخصصة له.
اختيار صمام غير مناسب
تركيب صمام بقيمة ضبط أو سعة تصريف غير مناسبة قد يؤثر في مستوى الحماية. يجب مطابقة بيانات الصمام مع لوحة بيانات الخزان ومتطلبات التصميم.
وجود شوائب أو تلف في الصمام
قد تمنع الأتربة أو التآكل أو التلف الميكانيكي الصمام من الإغلاق بصورة محكمة، مما يؤدي إلى استمرار تسرب الغاز بعد انتهاء سبب ارتفاع الضغط.
تقادم الصمام
صمامات الأمان مكونات لها متطلبات فحص وصيانة وعمر خدمة تحدده الشركة المصنعة والجهات المنظمة. ولا ينبغي افتراض صلاحية الصمام إلى أجل غير محدد لمجرد عدم ظهور تلف خارجي.
علامات وجود مشكلة في صمام الأمان
- وجود رائحة غاز مستمرة بالقرب من الصمام.
- سماع صوت تنفيس دون توقف.
- تكرار فتح الصمام في الظروف العادية.
- وجود صدأ أو تآكل واضح على جسم الصمام.
- تلف الغطاء الواقي أو فقدانه.
- وجود شوائب أو حشرات أو دهانات حول فتحة التصريف.
- ظهور آثار عبث أو صدمات ميكانيكية.
- عدم وضوح بيانات الصمام أو تاريخ تركيبه.
- عدم توافق الصمام مع مواصفات الخزان.
- وجود تسريب بعد انتهاء حالة ارتفاع الضغط.
وجود أي علامة من هذه العلامات يستلزم الفحص بواسطة جهة مختصة. ولا يجوز استخدام مادة لاصقة أو سدادة أو محاولة إحكام فتحة التنفيس يدويًا.
هل يجوز تغطية صمام الأمان؟
يجب حماية الصمام من الأمطار والأتربة والتلف بالطريقة المعتمدة من الشركة المصنعة، مثل الغطاء المصمم للصمام. لكن لا يجوز إغلاق أو سد فتحة التصريف أو وضع غطاء محكم يمنع خروج الغاز.
كما يجب ألا تتجه فتحة التصريف إلى مكان مغلق أو فتحة تهوية أو مصدر اشتعال أو منطقة قد يتجمع فيها الغاز. ويحدد تصميم الخزان والكود المعتمد طريقة توجيه التصريف والمسافات المطلوبة.
إذا كان الخزان داخل حفرة أو غرفة أو حيز محاط بجدران، فإن موقع ماسورة التنفيس وارتفاعها واتجاهها يحتاج إلى دراسة دقيقة. لا يكفي تمديد ماسورة عشوائية؛ لأن طولها وقطرها والانحناءات الموجودة بها قد تؤثر في سعة التصريف.
هل يمكن دهان صمام الأمان مع الخزان؟
أثناء دهان الخزان يجب حماية الصمام وفتحات التصريف والبيانات من الطلاء. قد يؤدي دخول الدهان إلى أجزاء الصمام أو تراكمه حول الفتحة إلى التأثير في حركته أو إخفاء بياناته الفنية.
يجب تنفيذ أعمال معالجة الصدأ والدهان بواسطة فريق يعرف كيفية حماية محابس الخزان وأجهزة القياس وصمام الأمان أثناء العمل.
ويمكنك الاطلاع على دليل حماية خزان الغاز المركزي من التآكل والصدأ.
كيف يتم فحص صمام الأمان؟
يبدأ الفحص بمراجعة بيانات الصمام وحالته الظاهرية ومطابقته للخزان. وقد يشمل برنامج الفحص المهني:
- مراجعة الشركة المصنعة ورقم الموديل.
- التحقق من ضغط الضبط وسعة التصريف.
- التأكد من توافق الصمام مع نوع الخزان وغاز البترول المسال.
- فحص جسم الصمام والغطاء الواقي.
- التأكد من خلو مسار التصريف من العوائق.
- فحص وجود تسريب حول الوصلة أو جسم الصمام.
- مراجعة تاريخ التركيب وسجلات الصيانة.
- فحص اتجاه ومسار ماسورة التنفيس إن وجدت.
- تحديد الحاجة إلى الاختبار أو الاستبدال وفق تعليمات المصنع.
لا يتم اختبار صمام الأمان برفع ضغط الخزان عشوائيًا أو تحريك أجزاء الصمام يدويًا. الاختبارات الفنية تحتاج إلى معدات وإجراءات معتمدة وبيئة آمنة.
متى يحتاج صمام الأمان إلى الاستبدال؟
يتحدد موعد الاستبدال وفق نوع الصمام وتعليمات الشركة المصنعة وظروف الخدمة ومتطلبات الفحص والكود المعتمد. وقد يلزم الاستبدال في الحالات التالية:
- فشل الصمام في الاختبار الفني.
- استمرار التسريب بعد فحص أسباب ارتفاع الضغط.
- وجود تآكل أو تلف ميكانيكي.
- تعرض الصمام لحريق أو حرارة شديدة.
- عدم وضوح بياناته أو عدم التأكد من مواصفاته.
- انتهاء العمر المحدد من الشركة المصنعة.
- عدم مطابقته لتصميم الخزان.
- وجود تعديل أو عبث في مكوناته.
يجب أن ينفذ الاستبدال بواسطة فريق مؤهل بعد تأمين الخزان. ولا يجوز فك الصمام من خزان يحتوي على ضغط دون تطبيق الإجراءات الفنية اللازمة.

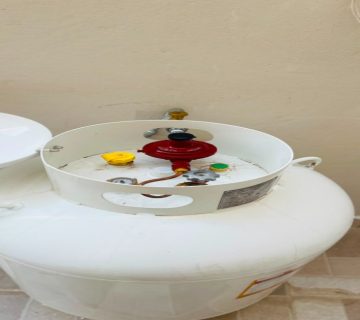

العلاقة بين مؤشر المستوى وصمام الأمان
يساعد مؤشر المستوى على تقدير كمية الغاز السائل داخل الخزان، بينما يحمي صمام الأمان الخزان من الضغط الزائد. الجهازان مختلفان، لكن القراءة غير الطبيعية للمؤشر بعد التعبئة قد تساعد الفريق الفني على اكتشاف احتمال وجود مشكلة في مستوى التعبئة.
لا تعتمد عملية التعبئة على مؤشر العوامة وحده، ولا يجوز انتظار عمل صمام الأمان باعتباره وسيلة لإيقاف التعبئة. يجب أن تتم التعبئة وفق الإجراءات والأجهزة المخصصة لها.
ولمعرفة طريقة متابعة الكمية، اقرأ مقال طريقة قراءة مؤشر مستوى خزان الغاز المركزي.
أخطاء خطيرة يجب تجنبها
سد فتحة صمام الأمان
هذه من أخطر الممارسات؛ لأن منع الصمام من التنفيس يلغي وظيفته في حماية الخزان من الضغط الزائد.
الوقوف أمام فتحة التصريف
قد يخرج الغاز بقوة ويتسبب في إصابة باردة للجلد أو العينين، إضافة إلى خطر الاشتعال. يجب الابتعاد عن مسار التصريف.
محاولة إيقاف التنفيس باليد
لا تضغط على الصمام ولا تحاول ربطه أو الطرق عليه. أبعد الأشخاص واتصل بجهة مختصة.
إشعال النار للبحث عن التسرب
لا يجوز استخدام لهب مكشوف لفحص أي جزء من الخزان أو الصمام. تستخدم معدات ومواد فحص مخصصة بواسطة الفنيين.
تركيب صمام حسب المقاس فقط
المقاس وحده لا يحدد صلاحية الصمام؛ إذ يجب مراجعة ضغط الضبط وسعة التصريف ونوع الخزان والاعتمادات.
إهمال التنفيس المتكرر
تكرار خروج الغاز قد يدل على مشكلة في التعبئة أو الحرارة أو الصمام أو الخزان، ويجب تحديد السبب بدلًا من اعتبار الحالة طبيعية.
ما المعلومات المطلوبة عند استبدال صمام الأمان؟
قبل اختيار الصمام البديل، يجب مراجعة المعلومات التالية:
- نوع غاز البترول المسال المستخدم.
- السعة المائية للخزان.
- ضغط تصميم الخزان.
- نوع الخزان: علوي أو مدفون.
- بيانات صمام الأمان الأصلي.
- ضغط بدء التنفيس المطلوب.
- سعة التصريف المطلوبة.
- مقاس ونوع وصلة التركيب.
- الاعتمادات والمواصفات المطلوبة.
- متطلبات توجيه وتصريف الغاز.
يجب ألا يعتمد المورد أو المقاول على صورة الصمام فقط. لوحة بيانات الخزان وكتالوج الصمام والحسابات الفنية هي الأساس في اختيار المكون الصحيح.
كيف تساعدك كيان الغاز؟
تقدم كيان الغاز خدمات فحص وصيانة خزانات وشبكات الغاز المركزي، بما يشمل مراجعة حالة الخزان والمحابس والمنظمات وأجهزة القياس وصمامات الأمان ومكونات نظام كشف التسرب.
يتم تحديد الإجراء المناسب وفق بيانات الخزان وحالة الموقع وتعليمات الشركات المصنعة والاشتراطات المعتمدة، مع خدمة الفلل والمطاعم والفنادق والمنشآت السكنية والتجارية في جدة والرياض والدمام.
- واتساب واتصال: 0531131148
- الرقم الموحد: 920010793
- الهاتف الثابت: 0126512221
أسئلة شائعة عن صمام أمان خزان الغاز
ما وظيفة صمام الأمان في خزان الغاز؟
يساعد الصمام على تخفيف الضغط الزائد داخل الخزان عن طريق تصريف بخار الغاز عندما يصل الضغط إلى قيمة تشغيله المحددة.
هل خروج الغاز من صمام الأمان طبيعي؟
خروج الغاز يعني أن الصمام فتح أو توجد مشكلة تسريب. يجب إبعاد مصادر الاشتعال والأشخاص والتواصل مع جهة مختصة لتحديد السبب.
هل يمكن إغلاق صمام الأمان يدويًا؟
لا؛ لا تحاول الضغط عليه أو سده أو إصلاحه. صمام الأمان مكون حماية ويجب فحصه بواسطة فني مؤهل.
هل صمام الأمان هو محبس غلق الغاز؟
لا، صمام الأمان يخفف الضغط الزائد، بينما يستخدم محبس الغلق لإيقاف تدفق الغاز إلى جزء من الشبكة.
هل يجوز دهان صمام الأمان؟
يجب حماية الصمام من دخول الطلاء إلى فتحاته أو أجزائه المتحركة، وعدم إخفاء بياناته الفنية أثناء دهان الخزان.
متى يتم استبدال صمام الأمان؟
يتم ذلك وفق تعليمات الشركة المصنعة ونتائج الفحص والعمر التشغيلي وحالة الصمام ومتطلبات الكود المعتمد.
الخلاصة
يمثل صمام الأمان في خزان الغاز المركزي خط حماية أساسيًا من ارتفاع الضغط. ويجب أن يكون مناسبًا للخزان، وأن يظل مسار تصريفه مفتوحًا ومحميًا من التلف والعوائق.
لا تتجاهل رائحة الغاز أو صوت التنفيس، ولا تحاول سد الصمام أو إصلاحه بنفسك. أبعد مصادر الاشتعال وتواصل مع فريق متخصص لفحص الخزان وتحديد سبب ارتفاع الضغط أو التسريب.
