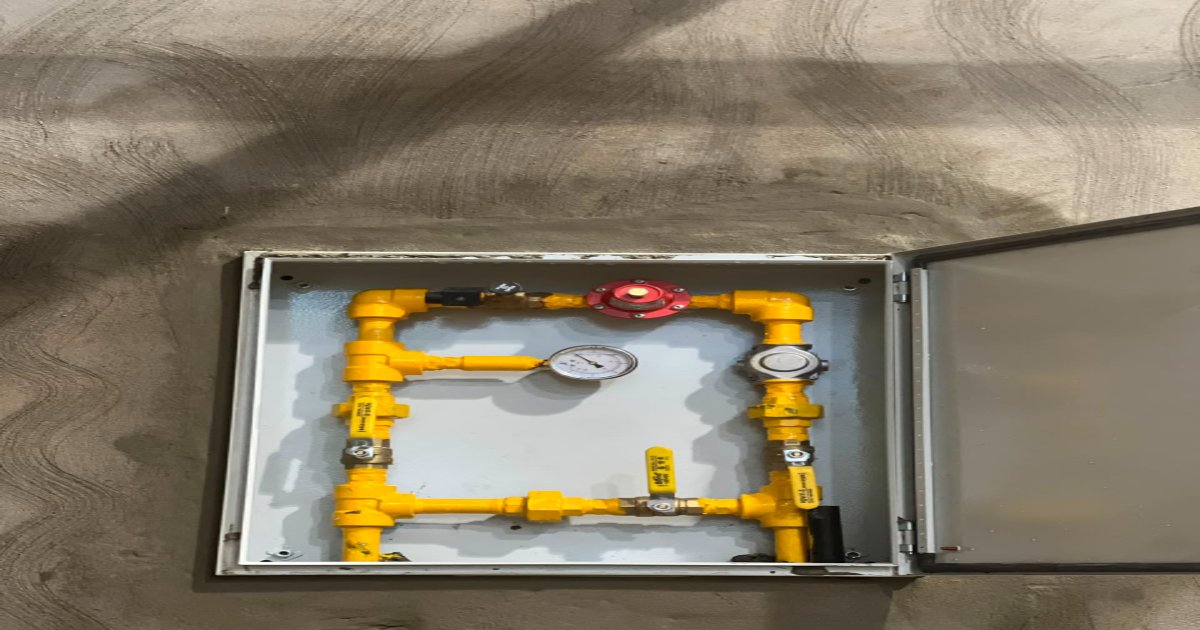

تضم شبكات غاز البترول المسال مجموعة من المحابس والصمامات التي تتحكم في اتجاه الغاز وتساعد على حماية الخزان وخطوط التعبئة والنقل. ومن بين هذه المكونات صمام عدم الرجوع في شبكة الغاز، المعروف باسم Back Check Valve أو Check Valve.
يسمح هذا الصمام بمرور الغاز في الاتجاه المصمم له، ويقاوم رجوعه في الاتجاه المعاكس. ويظهر استخدامه بصورة خاصة في بعض خطوط تعبئة الخزانات ونقل الغاز السائل والتطبيقات التي تتطلب التحكم في اتجاه التدفق.
لكن صمام عدم الرجوع لا يؤدي وظيفة صمام الأمان أو صمام التدفق الزائد، كما لا يغني عن محابس العزل وأنظمة اكتشاف التسرب. لذلك يجب تحديد وظيفته واختياره وتركيبه وفق تصميم الشبكة وتعليمات الشركة المصنعة.

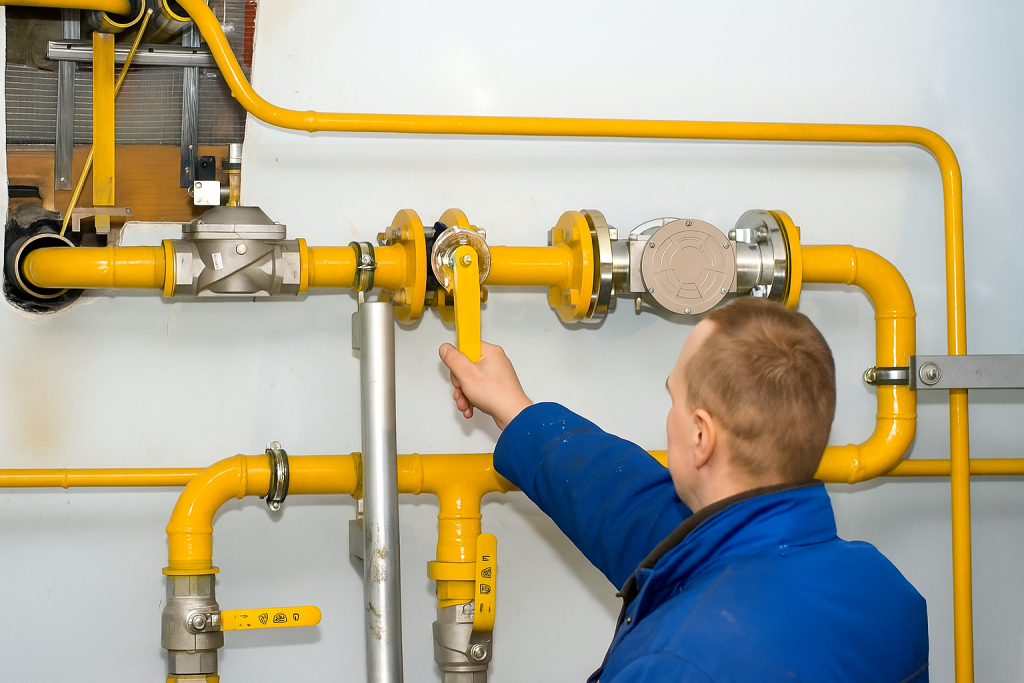

ما هو صمام عدم الرجوع في شبكة الغاز؟
صمام عدم الرجوع هو صمام يسمح بمرور الغاز أو السائل في اتجاه واحد، ويغلق أو يقاوم التدفق عندما يحاول الغاز الرجوع في الاتجاه المعاكس.
يكون الصمام عادةً مغلقًا في وضعه الطبيعي بواسطة نابض أو آلية داخلية. وعندما يصبح ضغط الدخول أعلى من ضغط الجهة الأخرى بالقيمة اللازمة لفتح الصمام، تتحرك الآلية الداخلية ويسمح الصمام بالتدفق.
وعند توقف التدفق أو ارتفاع الضغط في الجهة المقابلة، تعود الآلية إلى موضع الإغلاق للمساعدة على منع الرجوع العكسي.
كيف يعمل صمام عدم الرجوع؟
تختلف التفاصيل الداخلية حسب نوع الصمام، لكن المبدأ الأساسي يعتمد على فرق الضغط بين جانبيه.
عندما يأتي التدفق من الاتجاه الصحيح، يدفع الضغط الجزء المتحرك داخل الصمام بعيدًا عن مقعد الإغلاق، فيمر الغاز أو السائل عبر الصمام.
وعندما يتوقف التدفق أو يحاول الرجوع، يدفع الضغط العكسي الجزء الداخلي نحو مقعد الإغلاق. ويساعد النابض، عند وجوده، على إعادة الصمام إلى وضعه الطبيعي.
لا يحتاج الصمام عادةً إلى تشغيل يدوي أثناء عمله الطبيعي، لكن ذلك لا يعني أنه لا يحتاج إلى الفحص؛ فقد تؤثر الشوائب أو التآكل أو تلف المقعد في قدرته على الإغلاق.
لماذا يُستخدم صمام عدم الرجوع في أنظمة الغاز؟
يُستخدم الصمام للتحكم في اتجاه التدفق وتقليل احتمالية رجوع الغاز في الاتجاه غير المطلوب. وتختلف الحاجة إليه حسب تصميم المشروع ونوع الخزان وطريقة التعبئة والتشغيل.
ومن أهم وظائفه المحتملة:
- السماح بتدفق الغاز في اتجاه واحد.
- مقاومة رجوع الغاز السائل أو البخار في الاتجاه المعاكس.
- المساعدة على عزل خط التعبئة بعد فصل الخرطوم.
- حماية بعض خطوط النقل من التدفق العكسي.
- المساعدة على المحافظة على اتجاه التشغيل الصحيح.
- تقليل فقد الغاز من بعض الوصلات عند تنفيذ الصيانة بالطريقة المعتمدة.
أين يُركب صمام عدم الرجوع؟
لا يوجد موقع واحد مناسب لجميع الشبكات. ويتم تحديد مكان الصمام وفق تصميم النظام ونوع الخدمة ومواصفات الخزان.
قد يُستخدم صمام عدم الرجوع في:
- وصلة تعبئة خزان الغاز المركزي.
- خطوط نقل غاز البترول المسال.
- محطات تعبئة وتفريغ الغاز.
- خطوط المضخات والضواغط المخصصة للخدمة.
- خطوط الغاز السائل في منشآت التخزين.
- بعض الوصلات الموجودة على خزانات غاز البترول المسال.
- الخطوط التي تتطلب منع التدفق العكسي.
يجب التأكد من اتجاه السهم الموجود على جسم الصمام، إذ يوضح اتجاه التدفق المسموح. وقد يمنع التركيب المعكوس التعبئة أو يؤدي إلى أداء غير صحيح.
استخدام صمام عدم الرجوع في خط تعبئة الخزان
يُعد خط التعبئة من أبرز التطبيقات التي يمكن أن تستخدم صمام عدم الرجوع. أثناء التعبئة، يدفع ضغط مصدر التوريد الغاز السائل في اتجاه الخزان، فيفتح الصمام ويسمح بمروره.
بعد توقف التعبئة وانخفاض ضغط خط التوريد، يساعد الصمام على مقاومة رجوع الغاز من الخزان إلى خط التعبئة.
وقد تحتوي بعض وصلات التعبئة على أكثر من مرحلة للإغلاق أو صمامين داخليين، وفق تصميم المكون. لكن وجود صمام عدم الرجوع لا يلغي ضرورة اتباع إجراءات التعبئة وفحص الوصلات وعدم تجاوز مستوى التعبئة المسموح.
هل صمام عدم الرجوع مناسب للغاز السائل والبخار؟
توجد صمامات مخصصة للغاز السائل، وأخرى للاستخدام في خطوط البخار، وقد تسمح بعض الموديلات باستخدامات متعددة وفق بياناتها الفنية.
لا يجوز افتراض أن أي صمام يصلح لجميع التطبيقات؛ لأن الغاز السائل يختلف عن البخار في الكثافة ومعدل التدفق والضغط وطبيعة التشغيل.
يجب مراجعة البيانات التالية قبل اختيار الصمام:
- نوع الخدمة: سائل أو بخار.
- نوع غاز البترول المسال المستخدم.
- ضغط التشغيل الأقصى.
- درجة حرارة التشغيل.
- سعة التدفق المطلوبة.
- مقاس ونوع الوصلة.
- المواد المصنوع منها جسم الصمام وأجزاؤه الداخلية.
- تعليمات الشركة المصنعة والاعتمادات المطلوبة.
الفرق بين صمام عدم الرجوع وصمام التدفق الزائد
يحدث خلط بين صمام عدم الرجوع وصمام التدفق الزائد، لكنهما لا يؤديان الوظيفة نفسها:
- صمام عدم الرجوع: يسمح بالتدفق في اتجاه واحد ويقاوم رجوعه في الاتجاه المعاكس.
- صمام التدفق الزائد: يستجيب عندما يتجاوز معدل التدفق في الاتجاه الطبيعي قيمة إغلاق محددة.
قد يظل صمام عدم الرجوع مفتوحًا أثناء وجود تدفق طبيعي في الاتجاه الصحيح، حتى لو كان التدفق مرتفعًا، ما لم يكن تصميمه يجمع بين أكثر من وظيفة.
أما صمام التدفق الزائد فيُختار ليستجيب عند حدوث زيادة غير طبيعية في معدل التدفق، كما قد يحدث عند انقطاع خط أو انفصال خرطوم.
لذلك لا يجوز استخدام صمام عدم الرجوع بدلًا من صمام التدفق الزائد دون دراسة هندسية واعتماد المكون لهذه الوظيفة.
الفرق بين صمام عدم الرجوع ومحبس الغلق
محبس الغلق اليدوي يُفتح أو يُغلق بواسطة المستخدم لعزل خط أو خزان. أما صمام عدم الرجوع فيعمل تلقائيًا وفق اتجاه التدفق وفرق الضغط.
وقد تُستخدم الوظيفتان في المكون نفسه في بعض التطبيقات، لكن لا ينبغي افتراض ذلك دون الرجوع إلى بيانات الموديل.
يجب توفير محابس العزل في المواقع التي يحددها التصميم حتى يمكن إيقاف الغاز أثناء الصيانة أو الطوارئ، ولا يتم الاعتماد على صمام عدم الرجوع وحده لعزل الشبكة.
الفرق بين صمام عدم الرجوع وصمام الأمان
يختلف صمام عدم الرجوع بصورة كاملة عن صمام تنفيس الضغط الموجود على خزان الغاز:
- صمام عدم الرجوع: يتحكم في اتجاه التدفق داخل الخط.
- صمام الأمان: يفتح لتخفيف الضغط الزائد عندما يصل ضغط الخزان إلى قيمة تشغيل الصمام.
لا يحمي صمام عدم الرجوع الخزان من ارتفاع الضغط، ولا يجوز تركيبه كبديل عن صمام الأمان.
للتعرف على وظيفة صمام التنفيس، اقرأ مقال صمام الأمان في خزان الغاز المركزي.
الفرق بين صمام عدم الرجوع ومنظم الضغط
منظم الضغط يخفض ضغط الغاز إلى المستوى المناسب للشبكة والأجهزة، بينما يتحكم صمام عدم الرجوع في اتجاه التدفق.
لا يعالج صمام عدم الرجوع ارتفاع الضغط أو انخفاضه، كما لا يؤدي منظم الضغط بالضرورة وظيفة منع التدفق العكسي إلا إذا نص تصميمه وكتالوجه على ذلك.
ماذا يحدث عند تركيب الصمام في الاتجاه الخطأ؟
يظهر على كثير من صمامات عدم الرجوع سهم يوضح اتجاه التدفق المسموح. وإذا تم تركيب الصمام في الاتجاه المعاكس، فقد يمنع وصول الغاز أو يعوق عملية التعبئة.
وقد يؤدي التركيب الخاطئ إلى:
- توقف أو ضعف تدفق الغاز.
- عدم إمكانية تعبئة الخزان بالطريقة الطبيعية.
- ارتفاع فرق الضغط عبر الصمام.
- اضطراب عمل المضخة أو مكونات النقل.
- محاولات خاطئة لزيادة الضغط لتجاوز الانسداد.
يجب فحص اتجاه السهم قبل تركيب الصمام، ومراجعته مرة أخرى ضمن إجراءات الاستلام والتشغيل.
كيف يتم اختيار مقاس صمام عدم الرجوع؟
لا يتم اختيار الصمام بناءً على قطر المواسير فقط. فقد يكون مقاس الوصلة مناسبًا، لكن السعة الداخلية أو ضغط الفتح أو نوع المقعد غير مناسب للتطبيق.
تشمل البيانات المطلوبة للاختيار:
- معدل التدفق المطلوب.
- الضغط قبل الصمام وبعده.
- الحد الأقصى لضغط التشغيل.
- أقل فرق ضغط مطلوب لفتح الصمام.
- نوع الغاز وحالته السائلة أو البخارية.
- القطر الداخلي للخط.
- نوع الوصلات والقلاوظ أو الفلانشات.
- اتجاه ووضعية التركيب.
- المواد المتوافقة مع غاز البترول المسال.
- الاعتمادات ومتطلبات المشروع.
اختيار صمام أصغر من المطلوب قد يسبب انخفاضًا في الضغط أو تقييدًا للتدفق، بينما قد لا يكون الصمام الأكبر هو الاختيار الصحيح إذا كانت خصائص فتحه وإغلاقه غير مناسبة.
علامات وجود مشكلة في صمام عدم الرجوع
قد تظهر مشكلة في الصمام على هيئة خلل في التدفق أو رجوع للضغط أو تسرب من الوصلات. ومن العلامات التي تحتاج إلى فحص:
- صعوبة أو بطء تعبئة الخزان بصورة غير معتادة.
- انخفاض التدفق عبر الخط.
- ارتفاع فرق الضغط بين جانبي الصمام.
- وجود رجوع للغاز في الاتجاه المعاكس.
- عدم إحكام الإغلاق بعد توقف التدفق.
- تسرب حول جسم الصمام أو الوصلات.
- صدور صوت غير معتاد أثناء التشغيل.
- وجود صدأ أو تآكل على جسم الصمام.
- تلف السهم أو عدم وضوح بيانات الموديل.
- تكرار الأعطال بعد أعمال التعبئة.
هذه العلامات قد تنتج أيضًا عن مشكلة في خط الغاز أو المرشح أو المضخة أو أحد المحابس، ولذلك يجب فحص النظام كاملًا قبل استبدال الصمام.
ما أسباب عدم إغلاق صمام عدم الرجوع؟
قد يفقد الصمام قدرته على الإغلاق المحكم بسبب عدة عوامل، منها:
- وجود شوائب بين الجزء المتحرك ومقعد الإغلاق.
- تآكل المقعد أو الأجزاء الداخلية.
- تلف النابض الداخلي.
- استخدام الصمام في خدمة غير مناسبة.
- وجود فرق ضغط أقل من المطلوب للإغلاق.
- تركيب الصمام في اتجاه أو وضعية غير صحيحة.
- تضرره نتيجة صدمة أو حرارة مرتفعة.
- انتهاء عمره التشغيلي وفق تعليمات المصنع.
لا يجوز الطرق على جسم الصمام أو محاولة إصلاحه أثناء وجود ضغط داخل الخط.
ما أسباب انخفاض التدفق عبر الصمام؟
إذا أصبح التدفق أقل من المعتاد، فقد يكون السبب:
- اختيار صمام بسعة غير كافية.
- عدم فتح الجزء الداخلي بصورة كاملة.
- تراكم شوائب داخل الصمام.
- ضعف فرق الضغط اللازم للفتح.
- وجود تلف أو تآكل داخلي.
- تركيب الصمام في الاتجاه المعاكس.
- انسداد في جزء آخر من الشبكة.
يجب قياس الضغط قبل الصمام وبعده ومراجعة معدل التدفق، بدلًا من استبداله اعتمادًا على التخمين فقط.
هل يحتاج صمام عدم الرجوع إلى صيانة دورية؟
يجب إدراج الصمام ضمن برنامج فحص وصيانة نظام الغاز. وتتحدد فترات الفحص وفق نوعه وساعات التشغيل وظروف الموقع وتعليمات الشركة المصنعة.
يمكن أن يشمل الفحص المهني:
- مراجعة جسم الصمام والوصلات.
- التحقق من اتجاه التركيب.
- فحص وجود تسرب خارجي.
- التأكد من عدم وجود تآكل أو صدمات.
- قياس الضغط ومعدل التدفق.
- اختبار منع التدفق العكسي بالطريقة المعتمدة.
- مراجعة بيانات الموديل وضغط التشغيل.
- تحديد الحاجة إلى التنظيف أو الاستبدال.
لا ينبغي تفكيك الصمام قبل عزل الخط وتفريغ الضغط وتطبيق إجراءات السلامة المناسبة.
هل يمكن إصلاح صمام عدم الرجوع؟
تعتمد إمكانية الإصلاح على نوع الصمام وتصميمه وتعليمات الشركة المصنعة. بعض الصمامات تسمح باستبدال أجزاء محددة باستخدام قطع غيار معتمدة، بينما تُستبدل أنواع أخرى كوحدة كاملة.
يجب عدم تركيب نابض أو مقعد غير مطابق؛ لأن تغيير خصائص الأجزاء الداخلية قد يؤثر في ضغط الفتح وقدرة الصمام على الإغلاق.
أخطاء يجب تجنبها
الاعتماد على الشكل الخارجي
قد تتشابه صمامات متعددة في الشكل والمقاس، لكنها تختلف في ضغط التشغيل والسعة ونوع الخدمة والمواد الداخلية.
إهمال سهم اتجاه التدفق
تركيب الصمام عكس الاتجاه المحدد يمنعه من أداء وظيفته بطريقة صحيحة.
استخدامه بدل محبس العزل
صمام عدم الرجوع ليس بديلًا عن محبس الغلق اليدوي المطلوب لعزل الخط أثناء الصيانة والطوارئ.
تركيبه بدل صمام التدفق الزائد
منع الرجوع العكسي لا يعني أن الصمام سيغلق عند زيادة التدفق في الاتجاه الطبيعي.
فك الصمام أثناء وجود الضغط
يجب عزل الخط وتفريغ الضغط واتباع إجراءات العمل الآمن قبل فك أي مكون.
إهمال اختبار الشبكة بعد الاستبدال
يجب فحص الوصلات واختبار الشبكة بعد التركيب للتأكد من عدم وجود تسرب.
اختبار الشبكة بعد تركيب الصمام
بعد تركيب أو استبدال صمام عدم الرجوع، يجب التأكد من اتجاهه وإحكام الوصلات، ثم اختبار الخط بالطريقة المحددة للمشروع.
قد تتضمن إجراءات الفحص:
- مراجعة اتجاه السهم.
- التأكد من مطابقة الموديل للمخططات.
- فحص القلاوظ أو الفلانشات والحشيات.
- اختبار عدم وجود تسرب.
- مراقبة الضغط قبل الصمام وبعده.
- التحقق من مرور التدفق في الاتجاه الصحيح.
- اختبار منع الرجوع وفق تعليمات الشركة المصنعة.
- تسجيل نتيجة الاختبار في تقرير الصيانة.
يمكنك معرفة المزيد من مقال اختبار ضغط شبكة الغاز قبل التشغيل.
العلاقة بين الصمام وتصميم مواسير الغاز
قد يؤثر صمام عدم الرجوع في فقد الضغط داخل الشبكة، خصوصًا إذا كانت سعته غير مناسبة أو كان الخط طويلًا أو يحتوي على عدد كبير من الأكواع والمحابس.
لذلك يجب إدخال مقاومة الصمام ضمن حسابات الضغط والتدفق، وعدم التعامل معه كمكوّن لا يؤثر في أداء الشبكة.
للمزيد، اقرأ دليل مواسير الغاز المركزي وأسس اختيارها.
ما البيانات المطلوبة لطلب صمام بديل؟
قبل شراء صمام جديد، يجب توفير البيانات التالية:
- اسم الشركة المصنعة للصمام القديم.
- رقم الموديل.
- مقاس ونوع الوصلة.
- اتجاه التدفق.
- ضغط التشغيل الأقصى.
- نوع الخدمة: غاز سائل أو بخار.
- معدل التدفق المطلوب.
- درجة حرارة التشغيل.
- موقع الصمام في الشبكة.
- سبب الاستبدال أو وصف المشكلة.
لا تعتمد على صورة الصمام فقط؛ إذ يجب مطابقة بياناته الفنية مع الخزان والخط وظروف التشغيل.
كيف تساعدك كيان الغاز؟
تقدم كيان الغاز خدمات دراسة وتصميم وتنفيذ وصيانة شبكات الغاز المركزي، بما يشمل فحص الخزانات والمواسير والمنظمات والمحابس وصمامات الحماية وأنظمة كشف التسرب.
يتم اختيار المكونات وفق الحمل الفعلي وبيانات المشروع وتعليمات الشركات المصنعة، مع تقديم الخدمات للفلل والمطاعم والفنادق والمنشآت السكنية والتجارية.
فروع كيان الغاز:
- الرياض – مخرج 18.
- جدة – حي الصفا.
- الدمام – حي الفرسان.
- الرقم الموحد: 920010793
- الهاتف الثابت: 0126512221
- الجوال والواتساب: 0531131148
- الموقع الإلكتروني: www.kyan-gas.com
أسئلة شائعة عن صمام عدم الرجوع
ما وظيفة صمام عدم الرجوع في شبكة الغاز؟
يسمح بمرور الغاز في اتجاه واحد ويساعد على مقاومة رجوعه في الاتجاه المعاكس.
أين يُستخدم صمام عدم الرجوع؟
قد يُستخدم في وصلات تعبئة الخزانات وخطوط نقل الغاز السائل ومحطات التعبئة والتطبيقات التي تتطلب منع التدفق العكسي.
هل هو نفسه صمام التدفق الزائد؟
لا. صمام عدم الرجوع يتحكم في اتجاه التدفق، بينما يستجيب صمام التدفق الزائد عندما يتجاوز التدفق قيمة إغلاق محددة.
هل يغني عن محبس الغلق اليدوي؟
لا. يجب توفير محابس عزل مناسبة حتى يمكن إيقاف الغاز وعزل أجزاء الشبكة أثناء الصيانة أو الطوارئ.
هل يمكن استخدامه في الغاز السائل والبخار؟
يعتمد ذلك على مواصفات الصمام. يجب التأكد من اعتماد الموديل لنوع الخدمة قبل تركيبه.
لماذا لا يسمح الصمام بمرور الغاز؟
قد يكون مركبًا في الاتجاه المعاكس، أو تكون سعته غير مناسبة، أو لا يتوفر فرق الضغط المطلوب لفتحه، أو توجد شوائب أو مشكلة داخلية.
هل يحتاج إلى فحص بعد التركيب؟
نعم، يجب التأكد من اتجاهه وإحكام الوصلات واختبار الشبكة والتحقق من التدفق وعدم وجود تسرب.
الخلاصة
يؤدي صمام عدم الرجوع في شبكة الغاز دورًا مهمًا في التحكم في اتجاه التدفق ومنع رجوع الغاز السائل أو البخار في بعض التطبيقات.
وتعتمد كفاءته على اختيار النوع والسعة وضغط التشغيل الصحيح، وتركيبه في الاتجاه المحدد، وإدراجه ضمن برنامج الفحص والصيانة.
لا يجوز اعتباره بديلًا عن صمام الأمان أو صمام التدفق الزائد أو محبس العزل. فكل مكون يؤدي وظيفة مختلفة، ويجب تصميمها جميعًا كجزء من منظومة غاز متكاملة وآمنة.
