يُعد منظم ضغط الغاز المركزي من أهم مكونات شبكة الغاز، إذ يساعد على تخفيض ضغط الغاز وتنظيمه قبل وصوله إلى الأجهزة المستخدمة داخل المنزل أو المطعم أو المنشأة. ولا يعتمد التشغيل المستقر للشبكة على وجود خزان وتمديدات فقط، بل يحتاج أيضًا إلى اختيار منظم مناسب لقدرة النظام ومعدل الاستهلاك وضغط التشغيل المطلوب.
وقد يؤدي استخدام منظم غير مناسب أو وجود خلل في أحد مكوناته إلى ضعف اللهب، أو عدم استقرار تشغيل الأجهزة، أو اختلاف الضغط بين نقاط الاستخدام. لذلك يجب اختيار المنظم وتركيبه وفحصه بواسطة فني متخصص وفق تصميم شبكة الغاز ومتطلبات الموقع.
في هذا الدليل نتعرف على وظيفة منظم ضغط الغاز المركزي، وأنواعه، والعوامل التي تحدد المنظم المناسب، والعلامات التي قد تشير إلى وجود مشكلة تستدعي الفحص والصيانة.

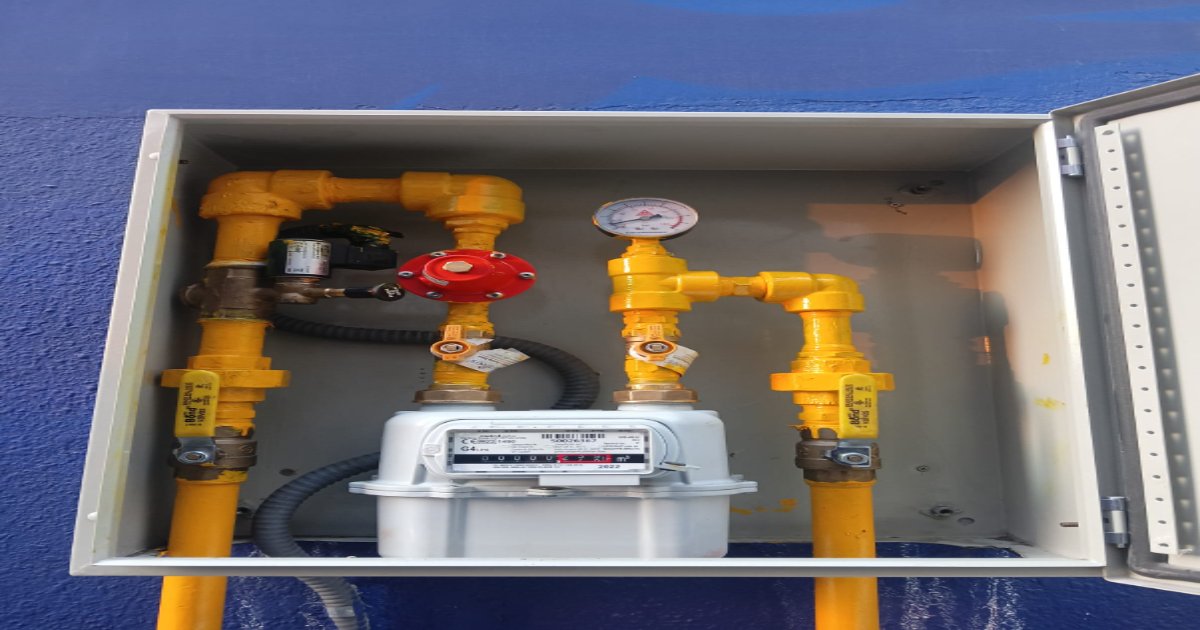

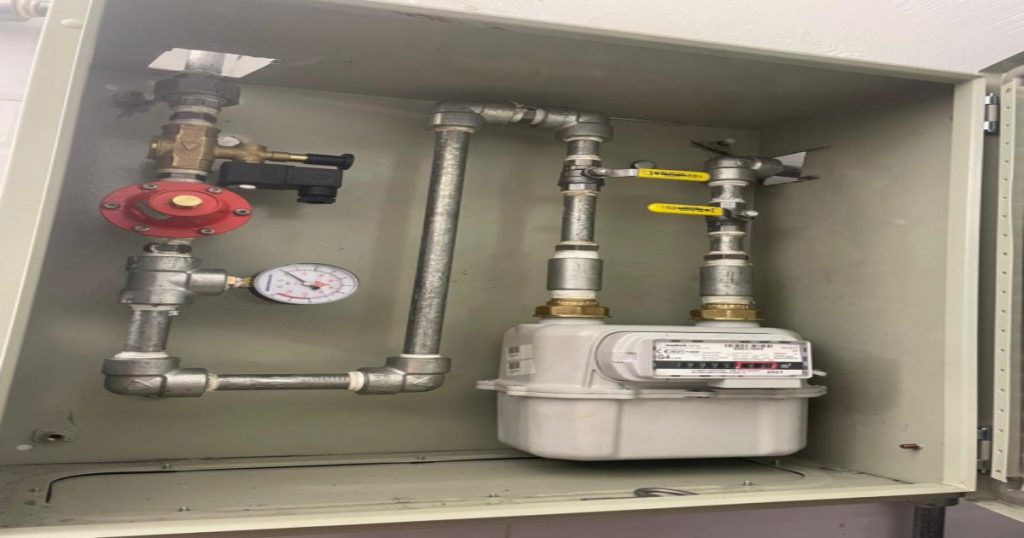

ما هو منظم ضغط الغاز المركزي؟
منظم ضغط الغاز هو جهاز يُركب ضمن شبكة الغاز للتحكم في ضغط الغاز الخارج من الخزان أو المرحلة السابقة من النظام، وتخفيضه إلى المستوى المناسب للتمديدات والأجهزة المتصلة بالشبكة.
يكون ضغط الغاز داخل الخزان أو في بعض أجزاء الشبكة أعلى من الضغط الذي تحتاج إليه أجهزة الطهي والتسخين والتشغيل. وهنا تأتي وظيفة المنظم في توفير ضغط خرج مناسب ومستقر قدر الإمكان ضمن حدود تصميم النظام.
ولا يُختار المنظم حسب شكل الوصلة أو قطرها فقط، بل يجب مراعاة ضغط الدخول، وضغط الخروج، ومعدل تدفق الغاز، وعدد الأجهزة، وطبيعة الاستخدام، ومواصفات المنظم والشركة المصنعة.
ما أهمية منظم الضغط في شبكة الغاز المركزي؟
1. تخفيض ضغط الغاز
يعمل المنظم على تخفيض الضغط المرتفع إلى مستوى مناسب للمرحلة التالية من الشبكة أو للأجهزة النهائية، حسب تصميم النظام.
2. المحافظة على استقرار التشغيل
يساعد المنظم المناسب على توفير ضغط أكثر استقرارًا عند تغير الاستهلاك، مثل تشغيل أكثر من فرن أو سخان في الوقت نفسه.
3. حماية مكونات الشبكة والأجهزة
وصول ضغط غير مناسب إلى الأجهزة قد يؤثر في أدائها أو سلامة تشغيلها. ولذلك يجب أن يتوافق ضغط الخروج مع متطلبات الشبكة ومواصفات الأجهزة المتصلة بها.
4. توزيع الغاز على نقاط الاستخدام
في المباني والمنشآت التي تحتوي على عدة نقاط استخدام، يساهم تنظيم الضغط في تحسين توزيع الغاز وتقليل اختلاف الأداء بين الأجهزة، بشرط أن تكون أقطار الأنابيب وبقية عناصر التصميم مناسبة.
5. دعم أنظمة الأمان
يعمل منظم الضغط ضمن منظومة متكاملة قد تشمل المحابس وصمامات الأمان وكواشف التسرب ولوحات التحكم وصمامات الغلق الأوتوماتيكي. ولا يُعتبر المنظم بديلًا عن هذه المكونات.
كيف يعمل منظم ضغط الغاز؟
يعتمد منظم الغاز عادةً على آلية داخلية تستجيب لتغير ضغط الخروج وحاجة الشبكة إلى الغاز. وعندما يزيد الطلب على الغاز، يسمح المنظم بمرور الكمية اللازمة ضمن نطاق تشغيله، وعندما يقل الطلب يحد من التدفق للمساعدة على المحافظة على ضغط الخروج المحدد.
تختلف تفاصيل التشغيل حسب نوع المنظم وتصميمه، لكن الهدف الأساسي يظل واحدًا: تحويل ضغط الدخول إلى ضغط خروج مناسب ومستقر نسبيًا.
ولا يجوز فتح المنظم أو تعديل إعداداته بطريقة عشوائية، لأن ضبطه يحتاج إلى أدوات قياس ومعرفة بضغط الشبكة ومعدل التدفق ومواصفات الأجهزة.
ما أنواع منظمات ضغط الغاز المركزي؟
منظم المرحلة الأولى
يُستخدم منظم المرحلة الأولى لتخفيض الضغط القادم من الخزان إلى ضغط متوسط مناسب للانتقال خلال المرحلة التالية من الشبكة. ويُركب موقعه وفق التصميم الفني للنظام.
منظم المرحلة الثانية
يستقبل منظم المرحلة الثانية الغاز بعد تخفيضه في المرحلة الأولى، ثم يعمل على الوصول إلى ضغط التشغيل الذي تحتاج إليه الشبكة الداخلية أو الأجهزة.
نظام التنظيم على مرحلتين
تستخدم بعض المشروعات مرحلتين لتنظيم الضغط، خاصة عندما توجد مسافات أو أحمال تشغيلية تحتاج إلى توزيع التخفيض على أكثر من مرحلة. ويحدد المصمم الحاجة إلى هذا النظام وفق ظروف المشروع.
منظمات الضغط المنخفض
تُستخدم عندما تحتاج المرحلة التالية أو الأجهزة إلى ضغط منخفض، ويجب اختيار سعة المنظم بما يتناسب مع إجمالي الأحمال وليس الضغط وحده.
منظمات الضغط المتوسط أو العالي
تُستخدم في أجزاء محددة من الشبكات التجارية أو الصناعية أو في المراحل السابقة للتخفيض النهائي. ولا يصح تركيبها بدل منظم آخر دون مراجعة فنية.
ما الفرق بين منظم المرحلة الأولى والمرحلة الثانية؟
الفرق الأساسي بينهما هو موضع كل منظم داخل النظام ومقدار الضغط الذي يتعامل معه:
- المرحلة الأولى: تستقبل ضغطًا أعلى وتخفضه إلى مستوى متوسط.
- المرحلة الثانية: تستقبل الضغط المتوسط وتخفضه إلى ضغط التشغيل المطلوب.
ولا يعني ذلك أن كل شبكة يجب أن تحتوي دائمًا على المنظمين بالشكل نفسه؛ فالتصميم يعتمد على نوع الخزان والمسافات والأحمال ومتطلبات الأجهزة والاشتراطات المطبقة على المشروع.
كيف يتم اختيار منظم ضغط الغاز المناسب؟
1. ضغط الدخول
يجب أن يكون المنظم مصممًا لتحمل نطاق ضغط الغاز الذي يصل إليه من الخزان أو المرحلة السابقة.
2. ضغط الخروج المطلوب
يُحدد ضغط الخروج وفق تصميم الشبكة ومواصفات الأجهزة. واختيار ضغط غير مناسب قد يؤدي إلى ضعف التشغيل أو وصول ضغط أعلى من المطلوب.
3. معدل تدفق الغاز
يجب حساب كمية الغاز التي تحتاج إليها الأجهزة عند التشغيل، خصوصًا عند احتمال عمل عدة أجهزة في الوقت نفسه.
4. نوع الاستخدام
تختلف أحمال المنزل أو الفيلا عن المطعم أو الفندق أو المصنع. فالمطابخ التجارية قد تعمل لساعات طويلة وتحتوي على أجهزة ذات استهلاك مرتفع.
5. المسافة بين الخزان والأجهزة
تؤثر أطوال الأنابيب وأقطارها والتفرعات على فقد الضغط داخل الشبكة، ولذلك لا يمكن اختيار المنظم بمعزل عن تصميم التمديدات.
6. ظروف موقع التركيب
يجب مراعاة مكان تركيب المنظم والتهوية والحماية من العوامل الخارجية وسهولة الوصول إليه للفحص والصيانة، وفق تعليمات المصنع والتصميم المعتمد.
7. قابلية المنظم للصيانة والفحص
يُفضل استخدام منتجات ذات مواصفات واضحة ومصدر معروف، مع توفر المعلومات الفنية وقطع الغيار المناسبة عند الحاجة.
علامات قد تشير إلى وجود خلل في منظم ضغط الغاز
قد تظهر بعض العلامات التي تستدعي فحص المنظم والشبكة بواسطة متخصص، ومنها:
- ضعف اللهب في أكثر من جهاز.
- ارتفاع اللهب أو عدم استقراره بصورة غير معتادة.
- تغير أداء الأجهزة عند تشغيل أكثر من جهاز معًا.
- توقف الأجهزة أو تكرار انطفاء اللهب.
- سماع صوت غير معتاد بالقرب من المنظم.
- ظهور رائحة غاز حول منطقة المنظم.
- اختلاف قراءات الضغط عن القيم التشغيلية المحددة.
- وجود تآكل أو تلف ظاهر في جسم المنظم أو الوصلات.
- تجمد غير معتاد أو تكاثف شديد حول بعض المكونات.
- تذبذب الضغط في الشبكة.
لا تثبت هذه العلامات وحدها أن المنظم تالف؛ فقد يكون السبب مرتبطًا بمستوى الغاز في الخزان أو الأنابيب أو المحابس أو الأحمال أو أحد الأجهزة. لذلك يجب فحص النظام كاملًا قبل استبدال المنظم.
هل ضعف اللهب يعني تلف منظم الغاز؟
ليس بالضرورة. قد يكون ضعف اللهب ناتجًا عن منظم غير مناسب أو خلل في الضبط، لكنه قد يحدث أيضًا بسبب انخفاض مستوى الغاز، أو وجود محبس غير مفتوح بالكامل، أو انسداد، أو مشكلة في الجهاز نفسه، أو عدم ملاءمة أقطار التمديدات للأحمال.
ويُعد استبدال المنظم دون قياس ضغط الشبكة وتشخيص السبب تصرفًا غير دقيق وقد لا يحل المشكلة. الإجراء الصحيح هو قياس ضغط الدخول والخروج ومراجعة معدل التدفق وحالة بقية المكونات.
هل يمكن ضبط منظم الغاز يدويًا؟
لا ينبغي لغير المختص تعديل منظم ضغط الغاز أو فك أجزائه. فرفع الضغط عشوائيًا لمحاولة تقوية اللهب قد يؤدي إلى ضغط غير مناسب للأجهزة أو إخفاء سبب آخر داخل الشبكة.
يجب تنفيذ أي ضبط أو استبدال وفق بيانات المنظم وتعليمات الشركة المصنعة، مع استخدام أجهزة قياس مناسبة واختبار الشبكة بعد الانتهاء.
أهمية فحص منظم ضغط الغاز دوريًا
يساعد الفحص الدوري على التأكد من حالة المنظم والوصلات المحيطة به واستقرار ضغط الخروج. وقد يشمل الفحص الفني:
- المعاينة البصرية لجسم المنظم والوصلات.
- قياس ضغط الدخول والخروج.
- اختبار استقرار الضغط عند تغير الأحمال.
- التحقق من عدم وجود تسرب حول الوصلات.
- مراجعة التهوية ومكان التركيب.
- التأكد من سهولة الوصول إلى المحابس.
- مراجعة ملاءمة سعة المنظم للأجهزة الحالية.
ويحدد موعد الفحص وفق طبيعة الاستخدام وحالة النظام وتعليمات الشركة المصنعة وبرنامج صيانة المشروع.
يمكنك معرفة العلامات الأخرى التي تستدعي فحص الشبكة من خلال مقال علامات تسرب الغاز المركزي ومتى تحتاج الشبكة إلى الصيانة.
أخطاء شائعة عند التعامل مع منظم الغاز
- اختيار المنظم بناءً على قطر الوصلة فقط.
- تركيب منظم بسعة أقل من إجمالي الاستهلاك.
- رفع ضغط الخروج بصورة عشوائية.
- استبدال المنظم قبل تحديد سبب المشكلة.
- تركيب المنظم في مكان غير مناسب.
- إهمال التآكل أو التلف الظاهر.
- استخدام قطع أو وصلات غير متوافقة.
- إضافة أجهزة جديدة دون مراجعة سعة المنظم.
- إغلاق المنطقة المحيطة بالمنظم بطريقة تعوق الوصول إليه.
- إعادة تشغيل الشبكة بعد الإصلاح دون اختبارها.
منظم الغاز المناسب للمنازل والفلل
يعتمد اختيار المنظم للمنازل والفلل على عدد أجهزة الطهي والتسخين، واستهلاك كل جهاز، والمسافة بين الخزان والمنزل، وتصميم الأنابيب، وضغط التشغيل المطلوب.
ولا يعني صغر مساحة المنزل بالضرورة إمكانية استخدام أصغر منظم، لأن القرار يعتمد على الأحمال الفعلية واحتمال تشغيل الأجهزة في الوقت نفسه.
منظم الغاز المناسب للمطاعم والمنشآت التجارية
تحتاج المطاعم والمطابخ التجارية إلى دراسة أدق بسبب ارتفاع الاستهلاك وطول ساعات التشغيل وتعدد الأفران والشوايات والسخانات. وقد يؤدي استخدام منظم بسعة غير كافية إلى انخفاض الضغط عند تشغيل عدة أجهزة.
ويجب حساب الحمل الإجمالي ومراجعة ضغط كل جهاز وأقطار الأنابيب، مع مراعاة أي توسع مستقبلي متوقع قبل تحديد المنظم المناسب.
ولمعرفة تأثير الاستهلاك على النظام، يمكنك قراءة دليل كيفية اختيار سعة خزان الغاز المركزي للمنازل والمطاعم.
هل يختلف المنظم باختلاف نوع الخزان؟
قد يؤثر نوع الخزان وتصميم شبكة التخزين والتغذية في اختيار مراحل تنظيم الضغط ومواقع المنظمات. لكن الاختيار لا يعتمد على كون الخزان أرضيًا أو ظاهريًا فقط، بل على مواصفات الخزان وضغط النظام والأحمال ومسار الشبكة.
يمكنك التعرف على خصائص كل نوع في مقال الفرق بين خزان الغاز الأرضي والظاهري.
متى يجب استبدال منظم ضغط الغاز؟
لا توجد مدة واحدة تصلح لجميع المنظمات والمواقع. يُحدد الاستبدال وفق حالة المنظم، ونتائج الفحص، وتعليمات الشركة المصنعة، وظروف التشغيل، ووجود تلف أو خلل لا يمكن معالجته بطريقة معتمدة.
ويجب عدم الاعتماد على شكل المنظم الخارجي وحده، لأن بعض مشكلات التشغيل لا تظهر إلا عند قياس الضغط واختبار الأداء تحت الأحمال.
كيف تساعدك كيان الغاز في اختيار وفحص منظم الضغط؟
تقدم كيان الغاز خدمات تصميم وتنفيذ وفحص وصيانة شبكات الغاز المركزي للمنازل والفلل والمطاعم والفنادق والمنشآت التجارية والصناعية.
تساعد المعاينة الفنية على تحديد ضغط الشبكة والأحمال ومعدل التدفق، واختيار منظم الضغط المناسب، وفحص المحابس والوصلات وأنظمة الأمان قبل تشغيل النظام.
كما يمكن لفريق كيان الغاز فحص الشبكات التي تعاني من ضعف اللهب أو تذبذب الضغط وتحديد السبب الفعلي قبل تنفيذ الإصلاح أو استبدال المكونات.
للفحص والصيانة، يمكنك الانتقال إلى خدمة صيانة شبكات الغاز المركزي.
أسئلة شائعة عن منظم ضغط الغاز المركزي
ما وظيفة منظم ضغط الغاز؟
يعمل على تخفيض وتنظيم ضغط الغاز ليصبح مناسبًا للمرحلة التالية من الشبكة أو للأجهزة المتصلة بها.
هل يمكن استخدام منظم واحد لجميع المشروعات؟
لا، يختلف الاختيار حسب ضغط الدخول والخروج ومعدل التدفق وعدد الأجهزة وطبيعة الموقع.
لماذا يضعف اللهب عند تشغيل أكثر من جهاز؟
قد يكون السبب عدم كفاية سعة المنظم أو أقطار الأنابيب، أو مشكلة في أحد مكونات الشبكة، ويحتاج تحديده إلى قياس وفحص فني.
هل المنظم الكبير أفضل دائمًا؟
لا. يجب اختيار المنظم المطابق للأحمال والضغط المطلوب، وليس الأكبر بصورة عشوائية.
هل يمكن رفع ضغط المنظم لتقوية اللهب؟
لا ينبغي تعديل الضغط دون قياسات وتصميم فني، لأن الأجهزة تحتاج إلى ضغط محدد وفق مواصفاتها.
هل يحتاج منظم الغاز إلى صيانة؟
يحتاج إلى فحص دوري ومراجعة ضغط التشغيل والوصلات المحيطة به، ويُستبدل عند الحاجة وفق حالته وتعليمات المصنع.
الخلاصة
منظم ضغط الغاز المركزي عنصر أساسي في استقرار شبكة الغاز، وتتمثل وظيفته في تخفيض الضغط وتنظيمه قبل وصول الغاز إلى الأجهزة. ويعتمد اختيار المنظم المناسب على ضغط الدخول والخروج ومعدل التدفق وعدد الأجهزة وطبيعة الاستخدام وتصميم الأنابيب.
عند ملاحظة ضعف اللهب أو تذبذب الضغط أو رائحة غاز، لا يُنصح بتعديل المنظم أو استبداله عشوائيًا. يجب فحص الشبكة بواسطة مختص لتحديد السبب واختيار الإجراء المناسب بصورة آمنة.
