يُعد صمام الغلق الأوتوماتيكي للغاز أحد المكونات التي يمكن استخدامها لتعزيز مستوى الحماية في شبكات الغاز المركزي؛ إذ يساعد على إيقاف تدفق الغاز تلقائيًا عند استقباله إشارة من نظام الكشف أو التحكم المصمم لهذا الغرض.
وتزداد أهمية هذا الصمام في المنازل والفلل والمطاعم والفنادق والمطابخ المركزية والمنشآت التجارية التي تعتمد على الغاز في تشغيل أجهزتها. لكن وجود الصمام وحده لا يكفي لضمان سلامة الشبكة، بل يجب اختياره وتركيبه وربطه بكاشفات الغاز ولوحة التحكم وفق دراسة فنية ومتطلبات المشروع.
في هذا الدليل نتعرف على وظيفة صمام الغلق الأوتوماتيكي، وطريقة عمله بصورة مبسطة، والفرق بينه وبين الصمام اليدوي، والحالات التي قد تحتاج فيها المنشأة إليه، وأهم الاعتبارات المتعلقة بالفحص والصيانة.

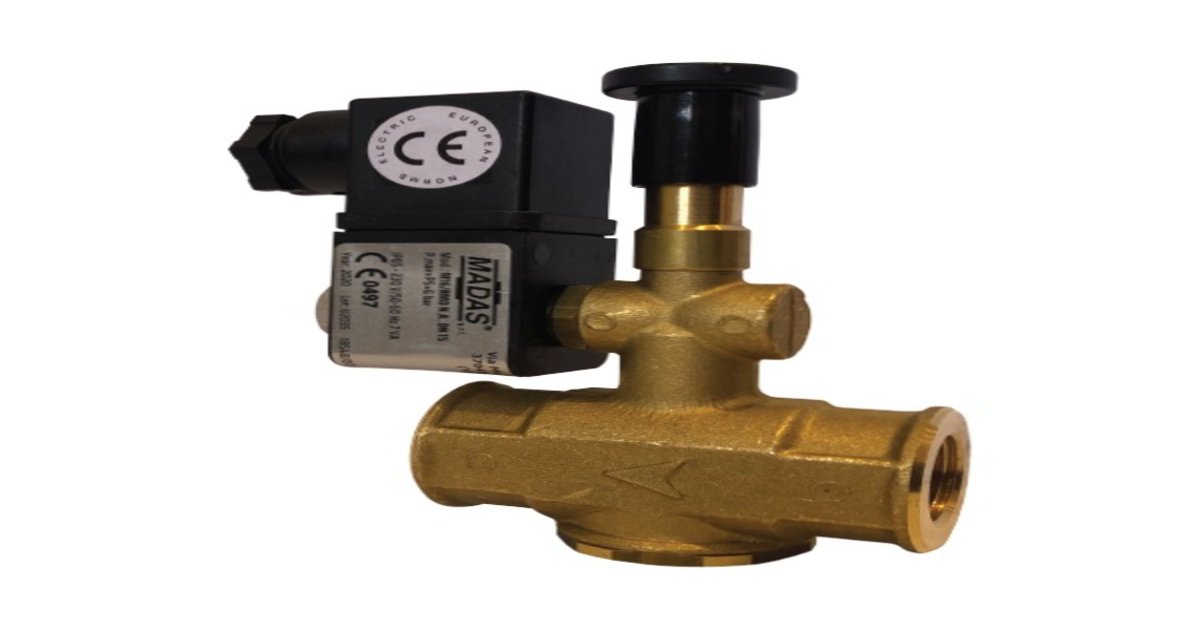

ما هو صمام الغلق الأوتوماتيكي للغاز؟
صمام الغلق الأوتوماتيكي للغاز هو جهاز يُركب ضمن شبكة الغاز للتحكم في مرور الغاز داخل خط الأنابيب. وعند تلقيه إشارة إغلاق من كاشف التسرب أو لوحة التحكم أو أحد أنظمة الأمان المرتبطة به، ينتقل الصمام إلى وضع الغلق ويوقف تدفق الغاز إلى الجزء الذي يخدمه.
قد يُعرف هذا المكون أيضًا باسم صمام قطع الغاز التلقائي أو صمام الأمان الكهربائي للغاز. وتختلف تسميته وطريقة تشغيله باختلاف نوع النظام وتصميم الشبكة والمنتج المستخدم.
ولا يُستخدم الصمام كبديل عن تنفيذ شبكة الغاز بطريقة صحيحة، بل يعمل بوصفه جزءًا من منظومة متكاملة تشمل الأنابيب والمحابس والمنظمات وكاشفات التسرب ولوحة التحكم ووسائل الإنذار والتهوية والصيانة الدورية.
كيف يعمل صمام الغلق الأوتوماتيكي للغاز؟
يعتمد عمل الصمام على التكامل بين عدة مكونات. فعند اكتشاف كاشف الغاز ارتفاعًا غير طبيعي في تركيز الغاز، يرسل إشارة إلى لوحة التحكم أو مباشرة إلى الصمام وفق تصميم النظام. بعد ذلك يصدر أمر بإغلاق الصمام لوقف تدفق الغاز.
يمكن تلخيص تسلسل التشغيل المعتاد على النحو التالي:
- يراقب كاشف الغاز الهواء في المنطقة المحددة.
- يكتشف الكاشف وصول تركيز الغاز إلى مستوى الإنذار المضبوط.
- يصدر الكاشف أو لوحة التحكم تنبيهًا صوتيًا أو ضوئيًا.
- تصل إشارة كهربائية إلى صمام الغلق الأوتوماتيكي.
- يغلق الصمام خط الغاز الذي يتحكم فيه.
- تظل الشبكة متوقفة إلى حين فحص سبب الإنذار بواسطة فني مختص.
قد تختلف طريقة التشغيل وإعادة الضبط بين نظام وآخر؛ لذلك يجب الرجوع إلى المخططات الفنية وتعليمات الجهة المصنعة وعدم محاولة إعادة فتح الصمام قبل التأكد من معالجة سبب الإغلاق.
ما المكونات المرتبطة بصمام الغلق الأوتوماتيكي؟
1. كاشف تسرب الغاز
يراقب الكاشف المنطقة ويصدر إشارة عند رصد تركيز غير طبيعي من الغاز. ويجب اختيار نوع الكاشف وموقعه وفق نوع الغاز وطبيعة المكان وتصميم نظام السلامة.
يمكنك قراءة المزيد في مقال: علامات تسرب الغاز المركزي ومتى تحتاج الشبكة إلى الصيانة؟
2. لوحة التحكم
تستقبل لوحة التحكم إشارات الكاشفات، ثم تشغّل الإنذار وترسل أمر الإغلاق إلى الصمام. وفي الأنظمة الأكبر قد تتيح اللوحة تحديد المنطقة التي صدر منها التنبيه ومتابعة حالة مكونات النظام.
3. أجهزة الإنذار
تشمل وسائل التنبيه الصوتية والضوئية التي تحذر الموجودين من وجود حالة تستلزم الانتباه والإخلاء أو تطبيق إجراءات الطوارئ المعتمدة في المنشأة.
4. مصدر الطاقة والتوصيلات
تحتاج بعض أنواع الصمامات وكاشفات الغاز ولوحات التحكم إلى مصدر طاقة وتوصيلات مناسبة. ويجب تنفيذ هذه التوصيلات وحمايتها وفق مواصفات المعدات ومتطلبات التصميم.
5. صمام الغلق اليدوي
يبقى صمام الغلق اليدوي عنصرًا مهمًا في الشبكة حتى مع وجود نظام آلي، ويجب أن يكون موقعه معروفًا ويمكن الوصول إليه وفق التصميم المعتمد، من دون أن يؤدي ذلك إلى تعريض الأشخاص للخطر أثناء الطوارئ.
ما الفرق بين صمام الغلق الأوتوماتيكي والصمام اليدوي؟
يحتاج الصمام اليدوي إلى تدخل شخص لإغلاقه، بينما يستجيب الصمام الأوتوماتيكي لإشارة صادرة من نظام الكشف أو التحكم. ولهذا يمكن للنظام الأوتوماتيكي أن يوقف تدفق الغاز حتى إذا لم يلاحظ الموجودون بداية المشكلة.
ومع ذلك، لا يعني تركيب صمام أوتوماتيكي الاستغناء عن المحابس اليدوية أو إجراءات الطوارئ. لكل مكون وظيفة محددة، ويجب أن تعمل جميع المكونات معًا ضمن منظومة سلامة متكاملة.
- الصمام اليدوي: يُغلق بواسطة شخص عند التشغيل أو الصيانة أو الطوارئ.
- الصمام الأوتوماتيكي: يُغلق عند تلقي إشارة من نظام الكشف أو التحكم.
- الاستخدام الصحيح: يتحدد وفق طبيعة المنشأة وتصميم الشبكة والاشتراطات المطبقة.
ما الفرق بين صمام الغلق ومنظم ضغط الغاز؟
يخلط بعض المستخدمين بين صمام الغلق الأوتوماتيكي ومنظم ضغط الغاز، لكن وظيفة كل منهما مختلفة.
يعمل منظم الضغط على خفض ضغط الغاز والتحكم فيه ضمن الحدود التي صُممت الشبكة والأجهزة للعمل بها، بينما تتمثل وظيفة صمام الغلق في إيقاف مرور الغاز عند تلقي أمر بذلك.
لا يحل أحدهما محل الآخر، وقد تحتوي شبكة الغاز على منظمات ضغط وصمامات يدوية وأوتوماتيكية، إلى جانب مكونات أخرى تحددها الدراسة الفنية.
للتفاصيل، راجع مقال: منظم ضغط الغاز المركزي: وظيفته وأنواعه وعلامات وجود خلل
متى تحتاج إلى صمام غلق أوتوماتيكي للغاز؟
يتحدد الاحتياج إلى الصمام بناءً على نوع المنشأة واستخدام الغاز وتصميم الشبكة والاشتراطات النظامية المطبقة. ولا يمكن اتخاذ القرار اعتمادًا على مساحة الموقع فقط.
المطاعم والمطابخ التجارية
تحتوي المطاعم والمطابخ المركزية عادةً على عدة أجهزة تعمل بالغاز واستهلاك تشغيلي متكرر؛ لذلك قد تتطلب منظومة الأمان ربط كاشفات الغاز بوسائل الإنذار وقطع الإمداد وفق التصميم المعتمد.
الفنادق والمنشآت الكبيرة
قد تستخدم هذه المشروعات شبكات طويلة أو مناطق تشغيل متعددة، مما يستدعي دراسة تقسيم الشبكة ومواقع العزل والتحكم وطريقة إرسال إشارات الإنذار والإغلاق.
المصانع والمغاسل والمخابز
تختلف متطلبات هذه المنشآت بحسب العمليات والمعدات المستخدمة ومعدلات الاستهلاك وبيئة التشغيل، ولذلك يجب إجراء تقييم فني للمخاطر قبل اختيار نوع الصمام ونظام التحكم.
المنازل والفلل
يمكن استخدام أنظمة الكشف والغلق التلقائي في المشروعات السكنية عندما يتطلب التصميم ذلك أو يرغب صاحب المشروع في تعزيز منظومة الحماية، بشرط أن يكون النظام متوافقًا مع نوع الغاز ومكونات الشبكة.
فوائد صمام الغلق الأوتوماتيكي للغاز
1. سرعة الاستجابة
يساعد الصمام على إيقاف تدفق الغاز بمجرد استقباله إشارة صحيحة من نظام الكشف، من دون انتظار تدخل يدوي.
2. العمل عند عدم ملاحظة الإنذار مبكرًا
قد يبدأ النظام في تنفيذ إجراء الغلق حتى إذا لم يلاحظ الأشخاص الموجودون الرائحة أو لم يكن المكان مشغولًا وقت صدور التنبيه.
3. التكامل مع منظومة الإنذار
يمكن ربط الصمام بكاشفات الغاز ولوحات التحكم ووسائل الإنذار وفق مخطط فني، مما يساعد على تنظيم الاستجابة للحالة الطارئة.
4. دعم تقسيم الشبكة
في بعض المشروعات يمكن تصميم الشبكة بحيث يتم عزل منطقة محددة أو خط معين، بحسب طبيعة النظام ومتطلبات التشغيل والسلامة.
5. تعزيز إجراءات التشغيل والصيانة
يساعد وجود وسائل عزل واضحة ومناسبة على إدارة أعمال الفحص والصيانة، بشرط تنفيذ إجراءات العزل وإعادة التشغيل بواسطة أشخاص مؤهلين.
كيف يتم اختيار صمام الغلق المناسب؟
لا يُختار الصمام بناءً على السعر أو شكل المنتج فقط، بل يجب مراجعة مجموعة من العوامل الفنية، من أهمها:
- نوع الغاز المستخدم في الشبكة.
- ضغط التشغيل ونطاق عمل النظام.
- قطر خط الغاز وسعة التدفق المطلوبة.
- طريقة تشغيل الصمام وحالته عند فقد الطاقة.
- التوافق مع كاشف الغاز ولوحة التحكم.
- مكان التركيب والظروف البيئية المحيطة.
- المواصفات والشهادات الفنية للمنتج.
- سهولة الفحص والصيانة وإعادة الضبط.
- مخططات المشروع والاشتراطات المعتمدة.
يجب أن يتولى مهندس أو فني مختص اختيار الصمام؛ لأن استخدام صمام غير مناسب للضغط أو التدفق أو نوع الغاز قد يؤثر في كفاءة الشبكة وسلامتها.
أين يُركب صمام الغلق الأوتوماتيكي؟
يتحدد مكان الصمام وفق تصميم الشبكة والغرض من العزل. فقد يكون مطلوبًا التحكم في الإمداد الرئيسي أو في منطقة تشغيل محددة، بحسب طبيعة المشروع.
ويجب أن يراعي الموقع سهولة الوصول للفحص والصيانة، وحماية الصمام من الصدمات والعبث والعوامل البيئية، وعدم تركيبه بطريقة تعوق تشغيله أو الوصول إلى مكوناته.
ولا ينبغي تحديد مكان الصمام أو تركيبه بطريقة اجتهادية؛ لأن الموقع غير المناسب قد يمنع عزل الجزء المطلوب أو يؤدي إلى صعوبة الفحص والصيانة.
هل يعمل الصمام تلقائيًا عند انقطاع الكهرباء؟
تختلف الاستجابة حسب نوع الصمام وطريقة تصميم دائرة التحكم. بعض الأنظمة تُصمم لاتخاذ وضع آمن عند فقد الطاقة، بينما تعمل أنواع أخرى بطريقة مختلفة أو تحتاج إلى مكونات إضافية.
لذلك يجب عدم افتراض سلوك الصمام عند انقطاع الكهرباء من اسمه أو شكله، بل تُراجع ورقة البيانات الفنية ومخطط التحكم، وتُختبر الوظيفة ضمن إجراءات الفحص والتشغيل المعتمدة.
هل يمكن إعادة فتح الصمام بعد إغلاقه؟
يمكن إعادة تشغيل بعض الصمامات يدويًا بعد معالجة سبب الإنذار، وقد تختلف آلية إعادة الضبط باختلاف المنتج والنظام. لكن لا يجوز إعادة فتح الغاز لمجرد توقف صوت الإنذار.
يجب أولًا فحص الموقع والشبكة والكاشف ومصدر الإشارة بواسطة مختص، والتأكد من عدم وجود تسرب أو خلل، ثم إعادة التشغيل وفق الإجراء المعتمد وتعليمات الجهة المصنعة.
علامات تستدعي فحص صمام الغلق ونظام الأمان
- عدم إغلاق الصمام عند إجراء الاختبار الفني المعتمد.
- صدور إنذارات متكررة دون تحديد السبب.
- تعذر إعادة ضبط الصمام بعد معالجة سبب الإنذار.
- ظهور تلف أو تآكل أو ارتخاء في التوصيلات.
- عدم وصول إشارة كاشف الغاز إلى لوحة التحكم.
- إجراء تعديل في الشبكة أو إضافة أجهزة جديدة.
- مرور فترة طويلة دون فحص نظام الكشف والغلق.
ظهور أي من هذه العلامات لا يحدد سبب العطل بصورة نهائية؛ لذلك يلزم إجراء فحص متخصص للمكونات والتوصيلات ومنطق التشغيل.
أهمية الفحص والصيانة الدورية
وجود الصمام لا يضمن استمراره في العمل بصورة صحيحة طوال عمر الشبكة من دون متابعة. فقد تتأثر كفاءة النظام بالتوصيلات الكهربائية أو تراكم الأتربة أو تلف أحد المكونات أو انتهاء العمر التشغيلي للكاشف أو إجراء تعديلات غير موثقة.
يُفضل أن يشمل برنامج الصيانة، وفق تعليمات الجهة المصنعة وخطة المشروع:
- فحص الحالة الخارجية للصمام والتوصيلات.
- اختبار التواصل بين الكاشف ولوحة التحكم والصمام.
- التحقق من عمل وسائل الإنذار الصوتية والضوئية.
- مراجعة مصدر الطاقة والبطاريات الاحتياطية إن وجدت.
- تسجيل نتائج الاختبارات وأعمال الصيانة.
- معالجة الملاحظات قبل إعادة النظام إلى الخدمة.
يجب تنفيذ الاختبارات بواسطة جهة متخصصة، مع عدم استخدام غاز فعلي أو وسائل غير معتمدة لمحاولة اختبار النظام.
أخطاء شائعة عند استخدام صمام الغلق الأوتوماتيكي
- شراء الصمام بناءً على قطر الأنبوب فقط.
- تركيبه دون مراجعة ضغط التشغيل ومعدل التدفق.
- استخدام كاشف غير مناسب لنوع الغاز أو بيئة الموقع.
- وضع الكاشف أو الصمام في موقع غير مدروس.
- إهمال اختبار الربط بين مكونات النظام.
- إعادة فتح الصمام من دون تحديد سبب الإغلاق.
- الاعتماد على الصمام وإهمال صيانة بقية الشبكة.
- إجراء تعديلات في التوصيلات بواسطة غير المختصين.
ماذا تفعل عند صدور إنذار الغاز وإغلاق الصمام؟
عند صدور إنذار أو الاشتباه في وجود تسرب، يجب اتباع خطة الطوارئ المعتمدة للموقع، والابتعاد عن أي تصرف قد يولد شرارة أو لهبًا. لا تُشغّل أو تُطفئ المفاتيح والأجهزة الكهربائية داخل المنطقة المشتبه بها، ولا تحاول إعادة فتح الصمام.
غادر المكان إلى منطقة آمنة، وحذّر الموجودين، واتصل بالجهة المختصة أو خدمات الطوارئ من خارج منطقة الخطر. وإذا أمكن تطبيق إجراء آمن منصوص عليه في خطة الموقع، فيجب أن ينفذه شخص مدرّب من دون تعريض نفسه للخطر.
كيف تساعدك كيان الغاز؟
تقدم كيان الغاز خدمات تصميم وتنفيذ وفحص وصيانة شبكات الغاز المركزي للمنازل والفلل والمطاعم والفنادق والمنشآت التجارية والصناعية.
تبدأ الخدمة بدراسة الموقع ومكونات الشبكة وطبيعة الاستهلاك، ثم تحديد نظام الكشف والتحكم وصمامات العزل المناسبة وفق متطلبات المشروع، مع تنفيذ أعمال الفحص والصيانة بواسطة فريق متخصص.
يمكنك التعرف على خدمات صيانة شبكات الغاز المركزي وطلب معاينة فنية للنظام.
أسئلة شائعة حول صمام الغلق الأوتوماتيكي للغاز
هل يمنع صمام الغلق حدوث تسرب الغاز؟
لا يمنع الصمام ظهور التسرب من الأساس، لكنه يساعد على إيقاف تدفق الغاز عند تلقي إشارة صحيحة من نظام الكشف والتحكم، مما يحد من استمرار الإمداد.
هل يغني الصمام عن كاشف تسرب الغاز؟
لا، فالصمام يحتاج إلى وسيلة ترسل إليه أمر الإغلاق وفق تصميم النظام. ويؤدي الكاشف دورًا مهمًا في رصد الغاز وإصدار إشارة الإنذار.
هل يغني الصمام الأوتوماتيكي عن الصمام اليدوي؟
لا، لكل منهما وظيفة ضمن الشبكة، وتحدد المخططات والاشتراطات أماكن صمامات العزل اليدوية والأوتوماتيكية المطلوبة.
هل يمكن تركيب الصمام في شبكة قائمة؟
قد يكون ذلك ممكنًا بعد فحص الشبكة ودراسة الضغط والتدفق ومكان التركيب والتوافق مع نظام الكشف والتحكم. ولا يُنصح بإضافته من دون تقييم فني.
كم مرة يجب اختبار الصمام؟
يتحدد جدول الاختبار حسب تعليمات الشركة المصنعة وخطة الصيانة ونوع المنشأة والاشتراطات المطبقة، ولا توجد مدة واحدة تصلح لجميع الأنظمة.
من المسؤول عن تركيب الصمام وصيانته؟
يجب أن يتولى ذلك فنيون أو جهات متخصصة في شبكات الغاز وأنظمة التحكم، مع الالتزام بالمخططات والمواصفات والتعليمات المعتمدة.
الخلاصة
يمثل صمام الغلق الأوتوماتيكي للغاز جزءًا مهمًا من منظومة الحماية عندما يُختار ويُركب ويُربط بنظام الكشف بطريقة صحيحة. فهو يساعد على وقف تدفق الغاز عند استقبال إشارة إنذار، لكنه لا يغني عن التصميم السليم أو صمامات الغلق اليدوية أو الفحص والصيانة الدورية.
قبل تركيب الصمام أو تعديل شبكة قائمة، احصل على دراسة فنية تحدد نوع الصمام ومكانه وطريقة ربطه ببقية مكونات النظام بما يتوافق مع طبيعة المنشأة ومتطلبات السلامة.
